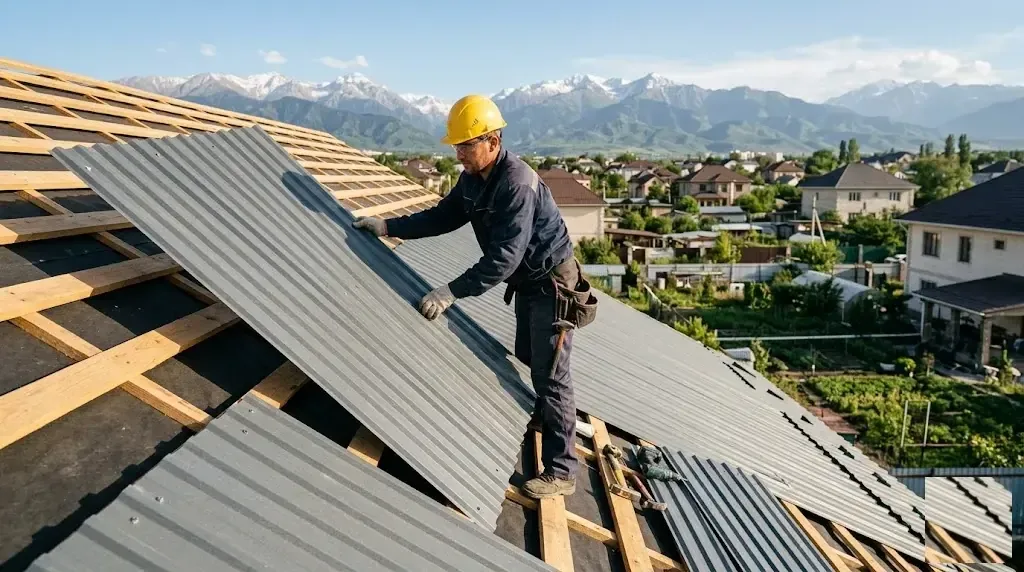

Шатырға профильді төсемді қалай төсеу керек: өз бетінше монтаждауға арналған қадамдық нұсқаулық

Шатырға профильді төсемді төсеу негізді дайындаудан басталады: қадамы 30–50 см қаңқаны монтаждайсыз (маркаға байланысты), гидрооқшаулау мен қарсы қаңқаны төсейсіз. Парақтарды төменнен жоғары, карнизден конекке қарай, бір-екі толқын қабаттастырып бекітесіз. Бұрандаларды қатаң түрде төменгі толқынға бұрайсыз — бұл герметикалық шатырдың басты ережесі.

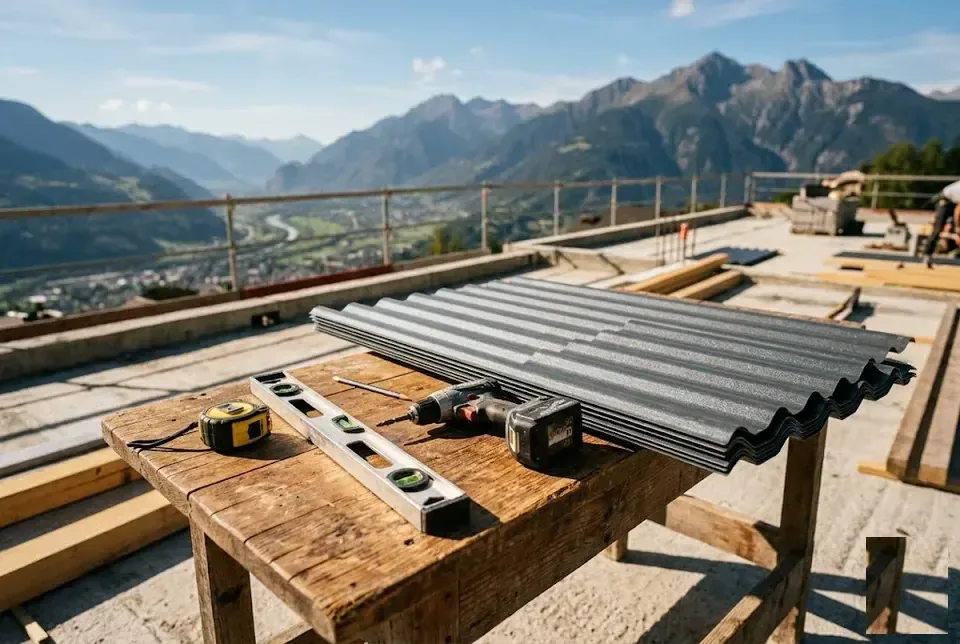

Профильді төсемді шатырға төсеуді неден бастау керек

Профильді төсемді қабаттастыру — жиі қойылатын сұрақ, сондықтан оны егжей-тегжейлі қарастырайық. Бұрауышты алар алдында монтаждың жалпы логикасын түсіну керек: қайдан бастау, желді ескеру және баурай бойымен қандай ретпен жүру.

Профильді төсемді төсеуді қай жақтан бастау керек — солдан немесе оңнан

Профильді төсемді төсеу шатырдың басым жел бағытына қарама-қарсы ұшынан басталады — егер жел жиі сол жақтан соқса, оң жақтан бастайды, осылайша әр келесі парақ алдыңғысын жел жақтан жабады. Алматыға тән оңтүстік-батыс ағындар кезінде парақтар оңнан солға қарай төселіп, оңтүстік-батыс қияқта қабаттасу қалдырылады. Бір қияқты және екі қияқты шатырларда бағыт бүкіл жазықтық бойынша бір рет анықталады; вальмалы және шатырлы шатырларда әр жақ өз жел раушанына сәйкес жеке белгіленеді. Айнымалы желдері бар аймақтарда (мысалы, күндіз солтүстік ағындар оңтүстікке ауысатын Іле Алатауының тау бөктерлерінде) парақтарды солдан оңға қарай төсеу қауіпсіз — бұл әмбебап нұсқа, онда қабаттасу көптеген бағыттар кезінде жел жақта қалады.

Жалпы ереже: астан жоғары, карнизден конекке қарай

Шатыр пішініне қарамастан, профильді төсем табақтарын әрдайым төменнен жоғары монтаждайды — бірінші қатар карниз бойымен қойылады, әр келесісі жотаға қарай қабаттасып көтеріледі, су жоғарғы табақтан төменгіге ағуын қамтамасыз етеді. Баурай ұзындығы 6 метрден артық болғанда табақтар ұзындығы бойынша 200–300 мм тік қабаттастырумен түйістіріледі, оның үстіне түйіспелер төрт бұрыш бір нүктеде түйіспеуі үшін шахмат тәртібімен ығыстырылады. Екі ендовасы бар шатырларда алдымен ендованы төменгі планкамен жабады, содан кейін қатарлық табақтарды ендовадан фронтондарға қарай монтаждайды — бұл ең күрделі торапта табақтарды кесуге жол бермейді және фронтоннан ендоваға қарай монтаждаумен салыстырғанда ағу қаупін 60–70% азайтады.

Бірінші табақты карниз бен шет бойынша қалай тегістеу керек

Бірінші табақ карнизден 40–70 мм шығыңқы қойылып, шатырдың ұшы бойымен тураланады — көлденең ауытқу ұзындықтың 2–3 метріне 3 мм-ден аспауы керек, әйтпесе баурай геометриясы «жылжып кетеді». Орны ұзындығы кемінде 1,5 метр құрылыс деңгейімен және карниз тақтайы бойымен керілген баумен бақыланады; бірінші бұранданы бекіткеннен кейін диагональ тексеріледі — бұрыштар арасындағы айырмашылық 5 мм-ден аспайды. Егер бірінші табақ қисық төселсе, барлық кейінгі төсеу «саты» болып кетеді — мұны тек демонтаждау арқылы түзетуге болады, сондықтан бірінші табақты туралауға қалғандарының барлығына қарағанда 2–3 есе көп уақыт жұмсалады.

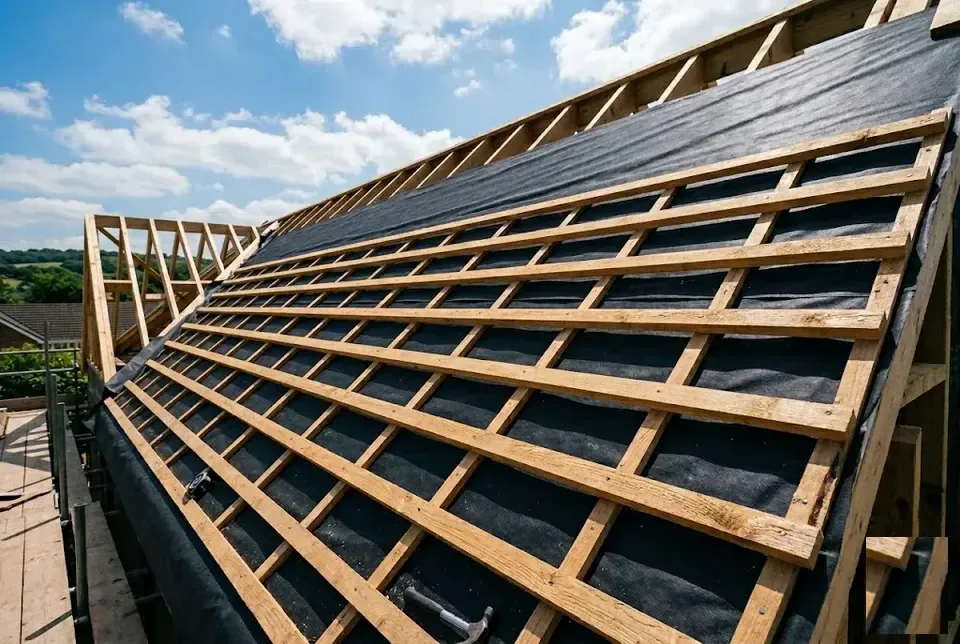

Профильді төсем астына қаңқа және гидрооқшаулау

Профильді төсемді қалай бекіту керек — бұл жиі қойылатын сұрақ, сондықтан оны егжей-тегжейлі қарастырамыз. Шатырға профильді төсемді төсеу табақтарды көтеруден әлдеқайда бұрын басталады — қаңқа мен гидрооқшаулаудың қаншалықты дұрыс монтаждалғанына шатырдың қанша қызмет ететіні байланысты.

Әртүрлі профильді төсем маркалары үшін қаңқа қадамы

Профильді төсем астына гидрооқшаулау қажет пе және қай жағымен төсеу керек

Профильді төсем астындағы гидрооқшаулау кез келген еңісті шатырлар үшін міндетті — ол итарқалар мен жылытқышты температура ауытқуы кезінде металдың ішкі жағында пайда болатын конденсаттан қорғайды. Қарапайым рубероид немесе пергамин жарамайды: олар буды өткізбейді, жылытқыш ылғалды болып қалып, жылу оқшаулауын жоғалтады. Тек диффузиялық мембраналар қолданылады, мысалы, «Изоспан A» немесе «Ютафол» маркалары, — оларды төменнен жоғары қарай жолақтармен көлденеңінен 15–20 см қабаттастырып төсейді. Мембрананың бұдыр жағы профильді төсемге, ал тегіс жағы жылытқышқа қарауы тиіс: түкті бет конденсаттың микрокапляларын ұстап, олардың минералды матаға ағып кетуіне жол бермейді. Егер жақтарын шатастырсаңыз, ылғал қабаттың ішіне сіңіп, бір-екі маусымнан кейін қосылыс жерлеріндегі итарқалар қарая бастайды.

Қарсы қаптама: не үшін қажет және биіктігі қандай

50×50 мм брусоктан жасалған қарсы тор су оқшаулағыш пен профильді төсем арасында желдету саңылауын жасайды — онсыз конденсат буланбайды, ал итарқалар 3–5 жылдан кейін шіри бастайды. Брусты мембрана үстінен итарқалар бойымен бекітеді, ал оған көлденеңінен қаптама тақтайларын қағады. Ұзындығы 10 метрге дейінгі шатырлар үшін қарсы тордың биіктігі 50 мм жеткілікті — бұл карнизден жотаға дейінгі табиғи тартымға жетеді. Егер баурай 10 метрден ұзын болса, саңылауды 60–70 мм-ге дейін ұлғайтады, әйтпесе баурайдың орта бөлігінде ауа тұрып қалады. Іс жүзінде мансардалы үйдің шатырына профильді төсемді монтаждау кезінде қарсы тор екі есе міндетті: шатыр асты кеңістігі сонда тұрғын ретінде пайдаланылады, ал желдетусіз жылу оқшаулағыш бір-екі айда дымқылданады.

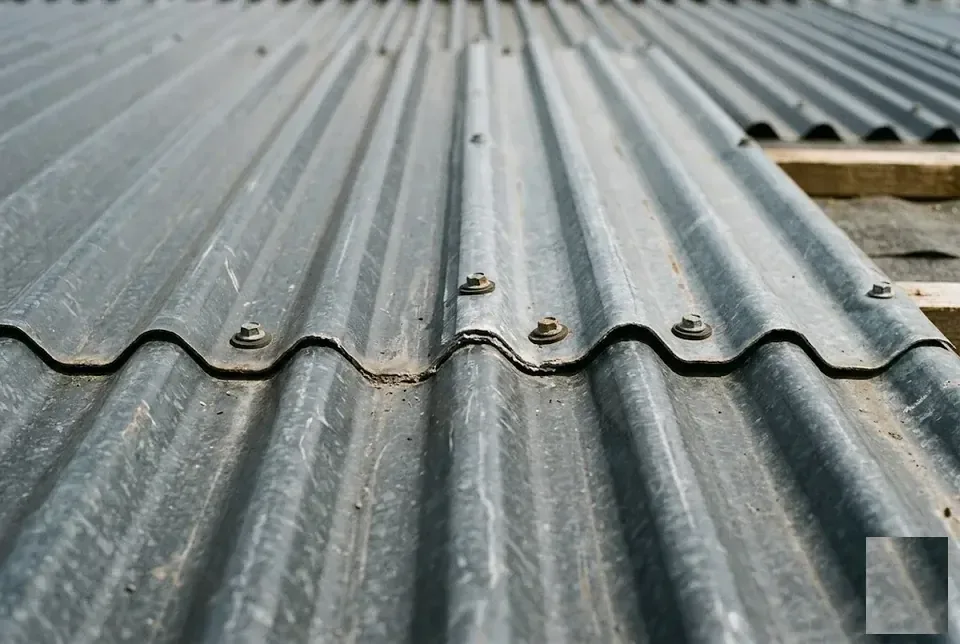

Профнастилді қалай төсеу керек — төсеу тәртібі және қабаттасу

Профильді төсемді өз қолыңызбен монтаждау — бұл жай «қойып, бұрап қою» емес. Қандай қабаттастыру жасайтыныңызға және табақтарды қандай ретпен түйістіретініңізге шатырдың бірінші жаңбырда ағатыны байланысты.

Бойлық қабаттасу: бір толқынға немесе екі толқынға

Кіші еңісте (10–12°) екі толқынға қабаттастыру ағудан сақтандырып қана қоймайды — ол түйістің қаттылығын арттырады, ал табақтар желде азырақ «ойнайды», бұл шуды және бекітпелердің жұлыну қаупін азайтады.

Көлденең қабаттасу: өлшемі неге байланысты

Көлденең қабаттастыру (табақ ұзындығы бойынша) 150–300 мм құрайды және шатыр еңісіне байланысты: 10° кезінде 250–300 мм салынады, 20° және одан жоғарыда 150–200 мм жеткілікті. Шамасына профильді төсемнің маркасы да әсер етеді — толқын биіктігі -35 мм НС35 үшін 150 мм жеткілікті, ал толқыны -21 мм С21 үшін сол 15° еңісте түйістің қаттылығы азырақ болғандықтан 200 мм беруге тура келеді. Қыста қар жүктемесі 120–140 кг/м²-ге жетеді — осындай салмақ астында әлсіз қабаттастыру айырылып кетуі мүмкін, әсіресе еңісі 10–12° баурайларда. Егер баурай ұзындығы табақтың стандартты ұзындығынан (6–12 м) артық болса, көлденең түйісті карниз шығыңқысында немесе жотада емес, баурайдың ортаңғы үштен бірінде орналастырған дұрыс — сонда қар мен желден түсетін жүктеме ең аз.

Бірінші қатарды төсеудің кезең-кезеңімен схемасы

Бірінші қатарды бір-бірден емес, 3–4 табақтан төсейді — бұл баурай геометриясын сақтаудың жалғыз жолы.

• 1-қадам: Бірінші парақты карнизден 40–70 мм шығарып төсеп, төбесі бойынша туралаңыз.
• 2-қадам: Парақты ортасынан бір бұрандамен бекітіңіз (толық қыспаңыз).
• 3-қадам: Екінші парақты біріншісіне бір толқын қабаттастырып төсеңіз — қабаттасу толық болуы керек, толқындар арасында саңылаусыз.
• 4-қадам: Екі парақты да карниз бойынша туралап, түйіскен жерді толқын қыры арқылы 300–400 мм қадаммен бұрандалармен бекітіңіз.
• 5-қадам: Үшінші-төртінші парақтарды қосыңыз, бүкіл топты карниз бойынша туралап, түпкілікті бекітіңіз — бір-бірлеп монтаждасаңыз, әр келесісі ені бойынша допускілерге байланысты 1–2 мм-ге «жылжып» кетуі мүмкін, 10 парақта 2 см-ге дейін жиналып, соңғы парақ төбеге сыймайды.

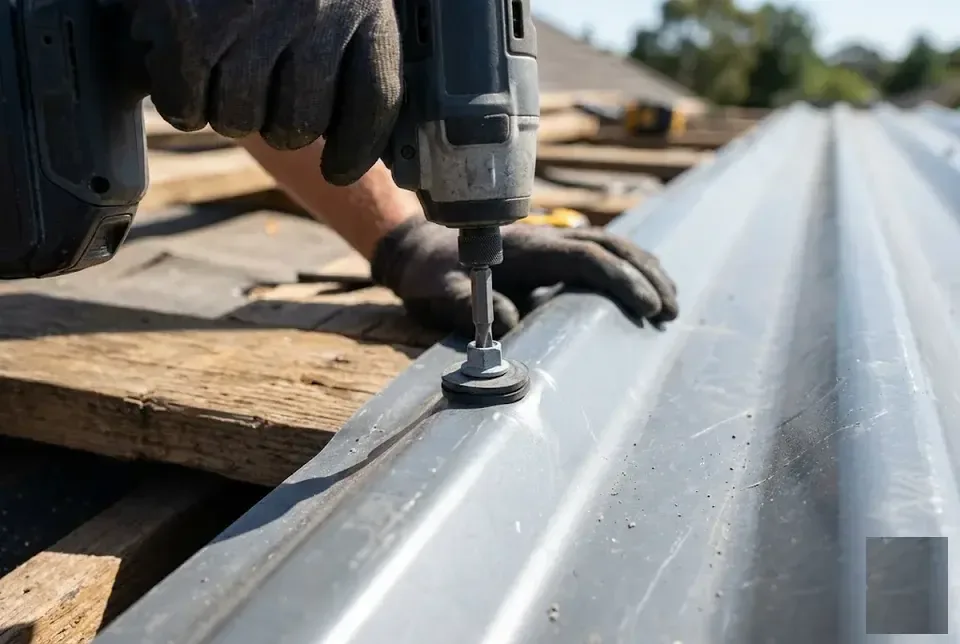

Профнастилді өздігінен бұралатын бұрандалармен қалай дұрыс бекіту керек

Профильді төсемді бекіту — монтаждың ең жауапты кезеңі. Бір қате — бір жылдан кейін бұранда орнында тот дағы пайда болады, ал қатты жел кезінде табақты жұлып кетуі мүмкін.

Өздігінен бұралатын бұранданы қайда бұрау керек — төменгі толқынға ма әлде қырқаға ма

Бұрандалар профильді төсемнің төменгі толқынына (майысуына) қатаң түрде бұралады — осы жерде парақ қаңқаға тығыз жанасады, EPDM резеңке төсемесі герметикалық қысылады, ал су толқын бойымен ағып, қалпақша астына кірмейді. Шатыр бұрандаларының ұшында бұрғы және битаға арналған алты қырлы басы болады — оларды тығыздағыш шайбасы жоқ кәдімгі металл бұрандаларымен шатастырмайды. Стандартты өлшемі — ағаш қаңқа үшін (4,8 мм тақта) 28×25–40 мм және металл үшін 4,8×50–60 мм. Жоғарғы толқынға (қырға) бекіту — жаңадан бастаушылардың ең көп таралған қатесі: су төсеме мен металл арасындағы микро саңылау арқылы бұранда астына ағып, бір жылдан кейін бекітпе айналасында коррозия пайда болады.

Бекіту схемасы: толқын арқылы, шахмат тәртібімен

Бұрандалар шахмат тәртібімен бір толқын арқылы орналастырылады — бұл парақтың қаңқаға қисаюсыз біркелкі жатуын қамтамасыз етеді және жел мен қар жүктемесі кезінде шатырдың қатаңдығын қамтамасыз етеді. Бекіту карниз аспасынан басталып, конекке қарай жоғары жылжиды: әр келесі бұранда қатары алдыңғысына қатысты жарты толқынға ығыстырылады, осылайша жүктеме парақтың бүкіл жазықтығына таралады. Парақтың шеттерінде (карниз, конек, фронтон) бекіту қадамы азайтылады — бұрандалар әр толқынға бұралады, өйткені бұл аймақтар ең жоғары жел жүктемелерін бастан кешіреді және жұлыну қаупі бар.

Шаршы метрге қанша өздігінен бұралатын бұранда қажет

Өздігінен бұралатын бұрандалардың шығыны қияқтың орталық бөлігінде шаршы метрге 6–8 дана және шеттерінде 8–10 дана — орта есеппен стандартты профильді төсем парағына (1,15×6 м) 50–60 бұранда кетеді. Бұрандаларды үнемдеу (6 дана/м²-ден аз) парақтың желде «қағуына» әкеледі — бұл тек шу емес, сонымен қатар 2–3 жылда парақтың жұлынуына әкелуі мүмкін бекітпелердің біртіндеп босауы.

Өздігінен бұралатын бұранданы қалай дұрыс тарту керек — артық қыспау үшін

Бұранданы EPDM резеңке төсемесі аздап қысылғанша бұрайды — ол қалпақшаның астынан сәл шығып тұруы керек, бірақ жаншылмауы тиіс; қатты қысылған төсеме серпімділігін жоғалтып, бір жылдан кейін су өткізе бастайды. Шуруп бұрағышты реттеу — шешуші сәт: трещотка муфтасын 2–3 бірлікке қояды (бюджеттік модельдер үшін) немесе тереңдік шектеуіші бар битаны қолданады. Бұраудан кейін төсеме көрінбесе (металға батып кетсе) — бұранда қатты қысылған; төсеме бос тербелсе — жеткіліксіз бұралған. Дұрыс күш — шуруп бұрағыш резеңкеге «сызып» тиіп, бірақ оны баспайтын кезде.

Түйіндер: жота, ендова, қосылыстар

Жота, ендова және құбырларға жалғасу — кез келген шатырдың ең осал жерлері. Осы тораптар қате монтаждалса, мінсіз төселген табақтар да құтқармайды.

Қырыны профильді төсемге бекіту — кезең-кезеңімен

Жотаны 4,8×80 мм өздігінен бұралатын бұрандалармен профильді төсемнің жоғарғы толқынына әр толқын арқылы бекітеді, жота элементтері бір-біріне 100–150 мм қабаттасады — монтажды жел өтетін жақтан бастайды, сонда жел суды түйіспелер астына үрлемейді. Қала бойынша желдің басым бағыты — оңтүстік-батыс, сондықтан жота шатырдың оңтүстік-батыс жағынан басталады. Өздігінен бұралатын бұрандаларды жота жазықтығына қатаң перпендикуляр бұрайды, қисайтусыз — қисайту тығыздағыш шайбаны мыжып, герметикалықты бұзады. Бұранданың ұзындығы ол тек профильді төсемге ғана емес, қаптамаға кемінде 20–25 мм кіретіндей етіп таңдалады. Жота мен профильді төсем арасына міндетті түрде пішінді тығыздағыш төселеді — ол толқын профилін қайталайды және қар мен жаңбырдың үрленуін болдырмайды; тығыздағышсыз тіпті дұрыс бекітілген жота қиғаш жаңбыр кезінде су өткізеді.

Ендова: төменгі және жоғарғы тақтайша — монтаждау тәртібі

Ендоны монтаждау тәртібі:

• 1-қадам: Ендовтың төменгі планкасын тұтас қаңқаға (тақталар қадамы 20–25 мм) элементтер арасында 150–200 мм қабаттаспен орнатыңыз — төменнен жоғары бастаңыз, жоғарғы элемент төменгіні жабуы үшін.
• 2-қадам: Гидрооқшаулауды төменгі планка үстінен кемінде 100 мм кіріспен төсеп, оны қаңқаға қысқыштармен бекітіңіз.
• 3-қадам: Профильді төсемді ендов сызығы бойынша кесіп монтаждаңыз — ендов осінен әр жаққа 60–100 мм шегініңіз, кесуді мырыш жабынды бүлдірмеу үшін болгаркамен емес, металл қайшысымен орындаңыз.
• 4-қадам: Жоғарғы сәндік планканы 100–150 мм қабаттаспен орнатып, оны 300–400 мм сайын профильді төсемнің жоғарғы толқынына бұрандалармен бекітіңіз.
• 5-қадам: Жоғарғы планканың профильді төсеммен түйіскен жерін шатыр герметигімен герметизациялап, оны 3–5 мм қалыңдықтағы үздіксіз білікше етіп жағыңыз.

Профильді төсемнен жасалған шатырдағы түтін мұржасын айналып өту

Түтін мұржасына жалғастыру түйіспе планкасының (алжапқыштың) көмегімен орындалады: төменгі бөлігі профильді төсемнің астына кіргізіледі, жоғарғысы — 15–20 мм-ге штробелеп, штробаны ыстыққа төзімді герметикпен (+300 °C-қа дейін) толтырып, құбыр қабырғасына бекітіледі. Түйіспе планкасы екі бөліктен тұрады: төменгісі профильді төсемді төсеуге дейін монтаждалады, жоғарғысы — кейін, және екеуі кемінде 100 мм қабаттасып жалғанады. Тікбұрышты қималы құбырларда әр планка орнында иіледі — иілу бұрышы қияқтың бұрышын дәл қайталауы керек, әйтпесе саңылаулар пайда болады. Түтін мұржасының айналасында міндетті түрде құбырдан профильді төсемге дейін 50–70 мм шегініс жасалады — бұл құбыр қызған кезде және шатыр маусымдық қозғалғанда шатырдың деформациясын болдырмайтын компенсациялық саңылау.

Профильді төсемді төсеу кезіндегі жиі кездесетін қателер

Тіпті тәжірибелі шеберлер де профильді төсемді монтаждау кезінде кейде қателеседі. Біз жаңа шатырды тұрақты проблемалар көзіне айналдыратын ең жиі кездесетін бес қатені жинадық.

Профильді төсемді болгаркамен кесу — неге болмайды

Профильді төсемді болгаркамен кесуге мүлдем болмайды — абразивті дөңгелек металды қыздырады, мырыш және полимер жабынды күйдіреді, содан кейін 2–3 айдан соң кесу орнында коррозия басталып, жабынның астына екі жаққа 5–10 см-ге таралады. Қырқу қайшылары (электрлік немесе рычагтық) металды қыздырмайды және қорғаныш қабатты бұзбайды — бұл орнында кесуге арналған негізгі құрал. Ұсақ тісті (1–1,5 мм) металл арасы бар электрлобзик қолайлы, бірақ ұқыптылықты талап етеді: тіреуіш тақтаның дірілі полимерді сызады, ал жоңқалар жабынға жабысып, бір аптадан кейін тот дақтарын қалдырады. Тіпті қырқу қайшыларымен жасалған мінсіз кесіндіні де топырақпен немесе мырыштауға арналған арнайы бояумен өңдеу қажет — шетінде зауыттық мырыш қабаты жоқ, қорғаныссыз шеті жарты жылдан кейін, әсіресе Алматының күні астындағы оңтүстік қияқтарда тоттана бастайды.

Жоғарғы толқынға бекіту және өздігінен бұралатын бұрандаларды қысу

Жоғарғы толқынға бекіту және өздігінен бұралатын бұрандаларды асыра қысу — бекіту тесіктерінің айналасындағы барлық ағудың 80% бірге беретін екі қатесі: су деформацияланған төсем арқылы бас киім астына және қыр мен қаптама арасындағы микро саңылау арқылы ағады. Өздігінен бұралатын бұранда табақ жазықтығына 90° бұрышпен қатаң төменгі толқынға бұралуы керек, ал EPDM резеңке төсем шетінде резеңке тамшысы сәл шығып тұратындай қысылуы керек — егер төсем табақша болып жалпақталса, герметикалық жоғалған, ал бір жылдан кейін бас киім астында тотты ореол пайда болады. Асыра тартылған бұранда «берік ұстамайды» — ол су ағатын шұңқыр жасайды және табақтың қаптамаға басылуын 30–40% әлсіретеді. Егер бұранда жоғарғы толқынға бұралғанын байқасаңыз, оны бұрап шығарып, тесікті шатыр герметигімен герметизациялап, жанына төменгі толқынға жаңа бұранда бұрау керек — ескісін жай ғана тарту пайдасыз.

Дұрыс емес жапсарлау және гидрооқшаулаудың болмауы

Дұрыс емес қабаттастыру (10–12° еңісте бір толқынға) және су оқшаулағыштың болмауы — жаңа шатырдың бірінші жаңбыр маусымында-ақ аға бастауының екі себебі, оның үстіне су ағу орнынан 2–3 метр жерде, итарқалар бойымен ағып пайда болуы мүмкін. Профильді төсем үшін 15°-қа дейінгі еңісте ең аз бүйірлік қабаттастыру — екі толқын, 15–30° еңісте — түйісті битум таспамен герметизациялай отырып бір толқын, ал жатық баурайларда тік қабаттастыру кемінде 200 мм болуы керек. Су оқшаулағыш мембрана құрылыс степлерімен итарқаларға олардың арасында 10–20 мм салбыраумен бекітіледі — осы салбыраусыз конденсат карниз планкасына емес, тікелей жылу оқшаулағышқа ағады. Егер су оқшаулағыш төселмесе, ал шатыр монтаждалып қойылса, жағдайды түзетудің жалғыз жолы — профильді төсемді демонтаждап, мембрананы төсеп, шатырды қайта жинау; жота немесе карниз арқылы су оқшаулағышты «үрлеп» қою мүмкін емес.

Профильді төсемді ескі шатырға төсеуге бола ма

Ескі шатырға (шифер, ондулин) профильді төсемді бұзбай төсеуге тек бір жағдайда ғана болады — егер итарқа жүйесі мінсіз күйде болып, қос салмаққа шыдаса, ал ескі шатырда зақымдар мен шіріген бөліктер болмаса. Іс жүзінде ескі шатырдың үстіне профильді төсемді төсеу — нашар шешім: жаңа жабынның астында конденсат жиналып, ескі материал шіри бастайды, сондықтан 3–5 жылдан кейін бәрін бірге бұзуға тура келеді, екі есе көп төлейсіз. Жаңа жабын астындағы гидрооқшаулау өз қызметін атқара алмайды — ол конденсатты профильді төсемнің ішкі жағынан әкетуі тиіс, ал ескі шифер немесе ондулин бұл ағуды тежейді. Көктемде температура ауытқуы тәулігіне 15–20° жететін Алматыда конденсат мол пайда болады, ал ескі мен жаңа жабын арасында желдету саңылауының болмауы итарқалардың 2–3 маусымда шіруіне кепілдік береді.

Қорытынды

Шатырға профильді төсемді төсеу — әр кезеңде бөлшектерге назар аударуды талап ететін процесс. Біз негізгі тұстарды талдадық: монтаж бағытын таңдаудан және дұрыс қабаттасудан бастап бұрандалармен бекітуге және күрделі тораптарды айналып өтуге дейін.

Негізгі тұжырымдар

Есте сақтау керек ең бастысы: жел өтпейтін жақтан бастаңыз, өздігінен бұралатын бұрандаларды тек төменгі толқынға бекітіңіз, гидрооқшаулау мен қарсы қаңқадан үнемдемеңіз, ал кесу үшін болгарка емес, ойық қайшыны қолданыңыз. Ендоваға ерекше назар аударыңыз — бұл қар мен қоқыстың жиналуынан жиі ағу орын алатын ең осал түйін. Әр табақты бекіту алдында оның қарнизге қатысты орнын тексеріңіз — бірінші табақтағы 5 мм ауытқу жотада 2-3 см қисаюға әкеледі. Осы ережелерді сақтай отырып, сіз ондаған жылдар бойы жөндеусіз қызмет ететін сенімді шатырға қол жеткізесіз.
