Как приварить нержавейку к чёрному металлу: технология, электроды и пошаговая инструкция

Приварить нержавейку к чёрному металлу можно, но обычными электродами — нет. Используйте аустенитные электроды типа ОЗЛ-6 или ЦТ-15, варите на обратной полярности током 50–90 А, обязательно делайте буферную наплавку на чёрный металл. Шов получится прочным и не заржавеет.

Можно ли приварить нержавейку к чёрному металлу — что происходит в шве

Да, приварить нержавейку к чёрному металлу можно, но технология отличается от сварки однородных сталей. Разберёмся, что происходит в зоне сплавления и почему обычный подход не работает.

Можно ли варить нержавейку с чёрным металлом — да, но с аустенитными электродами

Приварить нержавейку к чёрному металлу можно, но только аустенитными электродами — обычные МР-3 или УОНИ 13/55 дадут хрупкий шов, который потрескается в первые недели. Дело в разном химическом составе: в нержавейке 18% хрома, в углеродистой стали его почти нет, и при сварке начинается активная диффузия углерода из чёрного металла в шов. Аустенитный электрод типа 309 (ОЗЛ-6, ЦТ-28) легирует шов хромом и никелем, компенсируя разбавление и сохраняя коррозионную стойкость. Сварщики PROFI-DOM на бытовых задачах — приварка мойки к каркасу или бака к раме — используют ОЗЛ-6 или ЭА-395/9: они дают пластичный шов, который выдерживает перепады температур. Главная проблема — разный химический состав металлов: без аустенитного электрода шов остаётся углеродистым и начинает ржаветь через месяц-два.

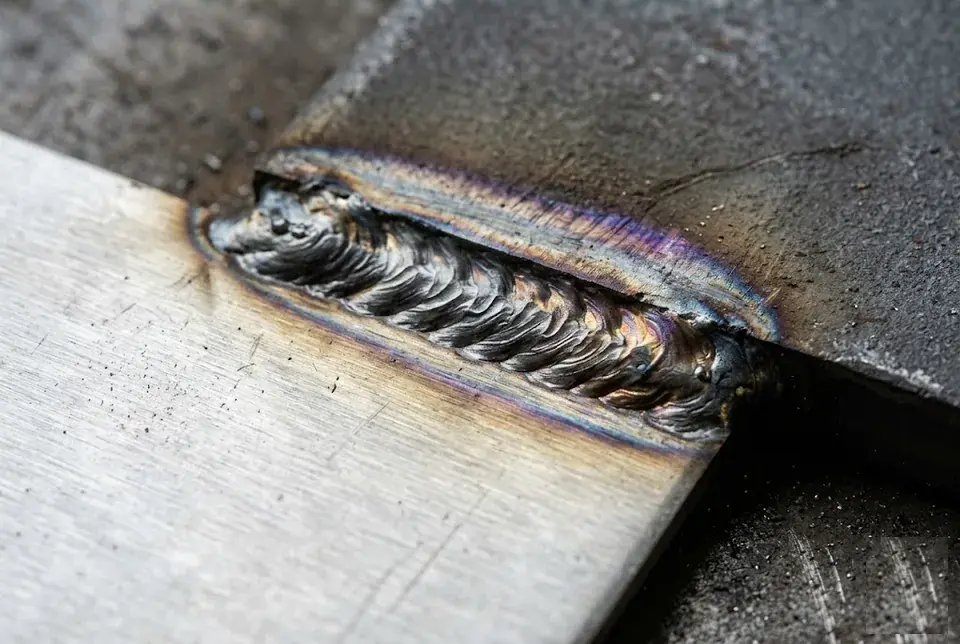

Что происходит в шве: миграция углерода и разный коэффициент теплового расширения

При сварке нержавейки с чёрным металлом углерод из чёрной стали мигрирует в аустенитный шов, образуя карбиды хрома на границах зёрен — это вызывает межкристаллитную коррозию и ржавчину через 1–6 месяцев. Углерод из углеродистой стали (0,2–0,45% C) связывает хром в нержавейке, обедняя границы зёрен до 8–10% Cr — критический порог для коррозии, и шов начинает ржаветь даже в сухом воздухе. Дополнительная проблема — разница коэффициентов теплового расширения: у нержавейки он ~17×10⁻⁶/°C, у чёрного металла ~12×10⁻⁶/°C, и при охлаждении возникают внутренние напряжения, которые рвут шов. Наш опыт показывает, что на алматинских объектах с уличными конструкциями (перила, закладные) трещины появляются уже через 2–3 недели, если не использовать электроды с низким тепловложением. Перед сваркой разнородных сталей запросите у поставщика сертификат на электрод с содержанием хрома не ниже 22% — это единственный способ избежать микротрещин.

Почему обычный электрод не подходит — сравнение состава

Обычные электроды МР-3 и УОНИ 13/55 не содержат хрома и никеля в количестве, достаточном для легирования шва — в результате шов получается из углеродистой стали, которая ржавеет и трескается. В МР-3 хрома 0–0,3%, в УОНИ 13/55 — до 0,5%, тогда как ради коррозионной стойкости нужно минимум 11–12% Cr: разница в 20–100 раз. Даже если внешне шов выглядит нормально, через 2–4 недели из-за разницы КТР и миграции углерода появятся микротрещины, которые со временем превратятся в сквозные дефекты. На бытовой задаче — приварить нержавеющую мойку к стальному каркасу — обычный электрод даст шов, который начнёт ржаветь от воды уже через месяц, а на улице — через неделю. Наши сварщики в Алматы не рискуют: приварка нержавейки чёрным электродом — гарантированный перевар через полгода, поэтому всегда берут ОЗЛ-6 или ЭА-395/9.

Почему обычный электрод даёт ржавчину и трещины

Можно ли варить нержавейку обычным электродом? Нет — и ниже разберём почему: от химии процесса до видимых дефектов шва.

Миграция углерода — главная причина ржавчины шва

При нагреве выше 450°C углерод из чёрного металла начинает диффундировать в аустенитный шов, связывать хром в карбиды Cr₂₃C₆ — и шов теряет коррозионную стойкость, ржавеет через 1–6 месяцев. В обычных электродах по чёрному металлу (типа МР-3, УОНИ-13/55) содержание хрома в шве падает с 18–25% до 8–10% из-за миграции — этого недостаточно для пассивации, и карбиды выпадают по границам зёрен, запуская межкристаллитную коррозию. Чтобы этого избежать, в аустенитных электродах содержание хрома завышено до 18–25% — часть хрома «сгорает» на связывание углерода, а оставшиеся 12–13% обеспечивают коррозионную стойкость шва.

Разница коэффициента теплового расширения — почему трескается шов

Коэффициент теплового расширения нержавейки (~17×10⁻⁶/°C) на 40% выше, чем у чёрного металла (~12×10⁻⁶/°C), и при охлаждении шва возникают растягивающие напряжения, которые рвут металл по границе сплавления. Продольные трещины по центру шва — классический признак: нержавейка сжимается сильнее, чёрный металл «держит», и разрыв идёт по зоне термического влияния, а на массивных деталях (бак 100+ литров к стальной раме) напряжения достигают 200–300 МПа — выше предела текучести аустенитного шва. Буферная наплавка аустенитным электродом на чёрный металл создаёт переходный слой с промежуточным КТР, который гасит эти напряжения — поэтому наплавка обязательна, а не опциональна.

Межкристаллитная коррозия — скрытая угроза через месяцы

Межкристаллитная коррозия развивается, когда шов перегрет выше 650°C — карбиды хрома выпадают по границам зёрен, и коррозия распространяется вдоль этих границ, разрушая шов изнутри без внешних признаков. В местных мастерских, где варят нержавейку обычным электродом на завышенном токе, шов сначала темнеет, затем покрывается мелкой сеткой трещин — типичная картина перегрева выше 700°C, вызванная током 120–130 А вместо рекомендованных 90–100 А для электрода Ø3 мм. Первые признаки — потемнение шва и мелкая сетка трещин на поверхности; через 2–3 месяца шов может рассыпаться при лёгком ударе молотком.

Таблица: дефекты шва — причины и последствия

Какие электроды и проволока нужны для сварки нержавейки с чёрным металлом

Электроды для сварки нержавейки с чёрным металлом — специальные, аустенитные, с запасом по хрому и никелю. Разберём, какие марки работают и чем они отличаются.

Аустенитные электроды — основа технологии

При сварке нержавейки с чёрным металлом применяют аустенитные электроды с содержанием хрома 18–25% и никеля 8–13% — они компенсируют миграцию углерода и обеспечивают пластичный, коррозионно-стойкий шов. Аустенитная структура (γ-железо) имеет более высокую растворимость углерода, чем ферритная, поэтому углерод из чёрного металла не образует хрупких карбидов хрома на границе сплавления. На практике это значит, что шов не теряет коррозионную стойкость и не трескается при охлаждении — разница коэффициентов теплового расширения (17×10⁻⁶ 1/°C у нержавейки против 12×10⁻⁶ 1/°C у стали) компенсируется пластичностью наплавленного металла. Основные марки — ОЗЛ-6 (универсальный, для большинства задач), ЦТ-15 (на ответственные соединения с высокими нагрузками), ЭА-395/9 (на толстый металл и сложные условия) — все они работают на обратной полярности (DC+). Перед сваркой прокалите электроды при 150–170°C в течение часа, иначе влага в обмазке вызовет поры в шве при первом же дожде.

Сравнение аустенитных электродов: ОЗЛ-6, ЦТ-15, ЭА-395/9

На бытовых задачах (заборы, перила, кронштейны) достаточно ОЗЛ-6, на нагруженных конструкциях (каркасы, опоры) берите ЦТ-15, на толстом металле от 5 мм — ЭА-395/9.

Проволока ER309L для TIG и MIG сварки

Проволока ER309L — стандартный выбор для TIG и MIG сварки нержавейки с чёрным металлом, содержит 23% хрома и 13% никеля, что даёт запас легирования против миграции углерода. В отличие от электродов, где состав задаётся обмазкой, проволока даёт более стабильный химический состав шва по всей длине — разброс по хрому не превышает 1,5% против 3–4% у ручной дуговой сварки. На TIG используйте проволоку диаметром 1.6–2.4 мм с неплавящимся вольфрамовым электродом (диаметр 2.4 мм, заточка под 30°), на MIG — 0.8–1.2 мм; защитный газ — аргон 99.9% (на TIG) или смесь аргона с 2% CO₂ (на MIG). На алматинских складах ER309L чаще всего встречается в бухтах по 5 кг от производителей ESAB, Lincoln Electric и китайских брендов — проверяйте сертификат на соответствие AWS A5.9, иначе вместо 23% хрома получите 19% и гарантированную коррозию через полгода.

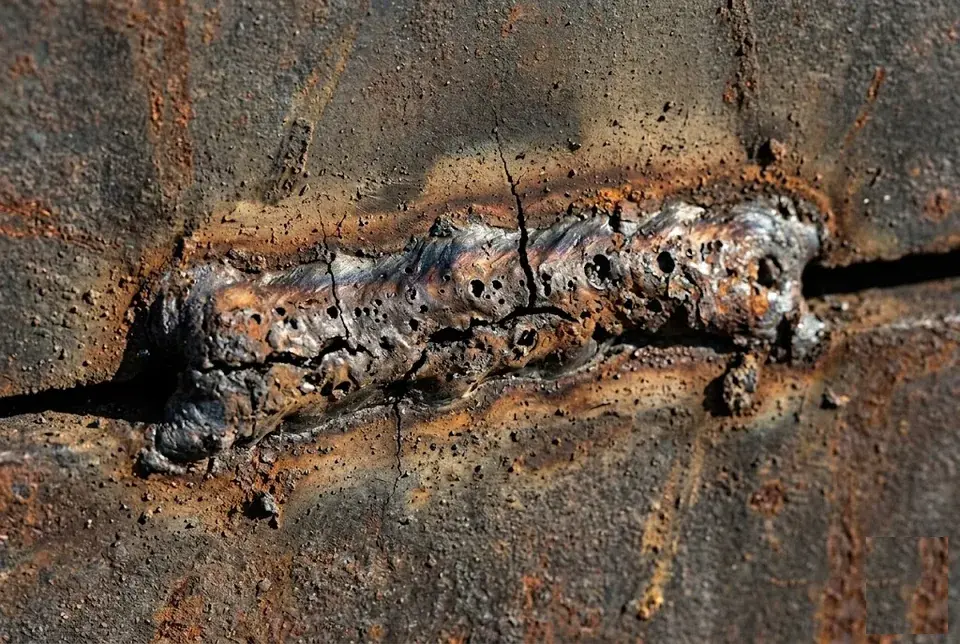

Что будет, если сварить обычным электродом — наглядный пример

Если соединить нержавейку с чёрным металлом обычным электродом МР-3 или УОНИ 13/55, шов будет состоять из углеродистой стали — он начнёт ржаветь через 1–2 недели, а через месяц появятся трещины из-за разницы КТР. Типичная картина: внешне шов выглядит нормально первые дни, затем темнеет, покрывается ржавыми точками, и при лёгкой нагрузке (удар, вибрация) лопается по границе сплавления. Механизм простой: в обычном электроде нет хрома и никеля, поэтому углерод из чёрного металла диффундирует в шов, образуя карбиды хрома, которые выпадают по границам зёрен — металл становится хрупким, как чугун. В практике PROFI-DOM был случай: сварщик приварил нержавеющую мойку к стальной раме электродом МР-3 — через три недели мойка отвалилась от собственного веса, оставив на раме ржавый контур шва.

Как приварить нержавейку к чёрному металлу: пошаговая технология

Пошаговая инструкция по сварке нержавейки с чёрным металлом — от настройки аппарата до финишной зачистки. Все параметры проверены на практике.

Шаг 1 — буферная наплавка на чёрный металл

Буферная наплавка — это нанесение 2–3 слоёв аустенитного электрода на кромку чёрного металла перед основным швом, что создаёт переходную зону с плавным градиентом состава и гасит разницу КТР. Без этой прослойки углерод из чёрного металла мигрирует в нержавейку при нагреве, образуя хрупкую карбидную сетку по границам зёрен — шов даёт трещину уже при остывании. Наплавляйте на чёрный металл полосу шириной 10–15 мм аустенитным электродом (ОЗЛ-6 или ЦТ-15) током 60–80 А, ведите без поперечных колебаний, только вдоль кромки. Дайте каждому слою остыть до 50–60°C — рука терпит — затем зачистите щёткой из нержавейки, чтобы убрать окалину и подготовить поверхность под основной шов.

Шаг 2 — настройка режима: ток, полярность, длина дуги

При сварке нержавейки с чёрным металлом всегда используйте обратную полярность (электрод на плюс, масса на минус) — это даёт меньшее тепловложение в нержавейку и снижает риск перегрева свыше 650°C, при котором начинается межкристаллитная коррозия. Ток подбирайте строго по толщине обеих деталей: на нержавейку 2 мм + чёрный металл 5 мм — 50–70 А, для 3+6 мм — 70–85 А, для 4+8 мм — 80–100 А. Длина дуги — минимальная, не более диаметра электрода, иначе перегрев и разбрызгивание: при дуге 3–4 мм погонная энергия растёт на 30–40%, шов темнеет, появляются поры. Настройте аппарат заранее, проверьте на обрезке — режим считается подобранным, если шов выходит светлым, без прилипшего шлака в канавке.

Таблица режимов сварки по толщине металла

На тонкой нержавейке (до 2 мм) предпочтительнее TIG-сварка — она даёт минимальное тепловложение и чистый шов без прожогов, особенно если деталь несущая, например мойка к каркасу.

Шаг 3 — техника сварки: короткая дуга и минимальное тепловложение

Ведите шов короткой дугой (1–2 мм), без поперечных колебаний — это минимизирует тепловложение и предотвращает перегрев нержавейки выше 650°C, при котором начинается межкристаллитная коррозия. Двигайтесь равномерно, без остановок в середине шва: задержка дольше 2–3 секунд на одном месте создаёт локальный перегрев, шов темнеет, и в этой точке коррозия пойдёт первой. Если деталь массивная (например, бак 50 л к раме из швеллера), предварительно прогрейте чёрный металл до 100–150°C газовой горелкой — это выравнивает тепловое расширение и снижает внутренние напряжения. После сварки дайте шву остыть естественно на воздухе — не поливайте водой и не используйте вентилятор, резкое охлаждение создаёт внутренние напряжения и микротрещины в переходной зоне.

Шаг 4 — зачистка и контроль шва после сварки

После сварки зачистите шов щёткой из нержавейки (не той, что для чёрного металла!) — удалите окалину и шлак, затем проверьте шов визуально: он должен быть светлым, без тёмных пятен и трещин. Для контроля используйте лупу 5–10× — микротрещины видны как тонкие тёмные линии поперёк шва, особенно на границе сплавления с чёрным металлом. Если шов тёмный или с раковинами — режим был слишком жёстким, снизьте ток на 10–15 А и повторите на пробной пластине. Шлифмашинкой с диском по нержавейке (зерно 60–80) уберите верхний слой шва на 0,5–1 мм — под ним видны поры и непровары, которые не заметны снаружи.

Подготовка и зачистка нержавейки перед сваркой

Сварка нержавейки с чёрным металлом на 30% зависит от подготовки поверхностей — качество шва закладывается ещё до дуги. Разберём, чем и как правильно подготовить металл.

Чем зачищать нержавейку — отдельная щётка и никакой «болгарки» с чёрным диском

Зачищайте нержавейку только отдельной щёткой из нержавеющей стали — если той же щёткой чистили чёрный металл, частицы углеродистой стали втираются в поверхность и вызывают коррозию в этом месте. То же правило касается шлифмашинки: обычный абразивный круг оставляет на нержавейке микроскопические частицы железа, которые при контакте с влагой ржавеют и дают красные точки на шве и вокруг него. На грубой обдирке используйте диск с маркировкой INOX — его абразив не оставляет ферритных включений. После шлифовки обязательно пройдитесь по шву щёткой из нержавеющей стали, чтобы убрать окалину и остатки абразива. На грубой зачистке используйте шлифмашинку с диском по нержавейке (маркировка INOX) — обычный абразивный круг оставляет частицы железа, которые ржавеют.

Обезжиривание и разделка кромок

Перед сваркой обязательно обезжирьте кромки обеих деталей ацетоном или уайт-спиритом — масло и грязь при нагреве испаряются, создают поры в шве и снижают его прочность на 20–30%. Протирайте ветошью без ворса за 5–10 минут до начала сварки, чтобы растворитель полностью испарился и не попал в дугу. Если толщина металла разная (например, нержавейка 2 мм, чёрный металл 5 мм), сделайте разделку кромки на чёрном металле под углом 30–45° — это улучшит провар корня шва и снизит риск непровара. На нержавейке разделку делают только при толщине от 4 мм, на тонком листе достаточно зачистить торец до блеска.

Что нельзя делать при подготовке — частые ошибки

• Зачистка общей щёткой: если той же щёткой чистили чёрный металл, частицы углеродистой стали втираются в нержавейку — через месяц на шве появляются рыжие точки коррозии.
• Абразивный круг без INOX: обычный круг для чёрного металла оставляет ферритные частицы на поверхности нержавейки, которые при сварке плавятся и создают хрупкие участки в шве.
• Обезжиривание бензином: бензин оставляет маслянистую плёнку, которая при нагреве испаряется неравномерно — в шве образуются поры и раковины, видимые на рентгене.
• Игнорирование жира с пальцев: даже чистый на вид металл имеет микроскопический слой кожного жира — при нагреве он превращается в газ и даёт мелкие поры по всей длине шва.
• Зачистка без обезжиривания: если сначала зачистить, а потом обезжирить, абразивная пыль въедается в поверхность и создаёт дополнительную грязь — правильный порядок: сначала обезжирить, потом зачистить, потом снова обезжирить перед сваркой.

Типичные ошибки и проверка качества шва

Даже опытные сварщики наступают на одни и те же грабли, когда идёт сварка нержавейки с чёрным металлом. Разберём две самые частые проблемы по внешнему виду шва — и что с ними делать.

Шов тёмный и с трещинами — что пошло не так

Тёмный шов с трещинами — признак перегрева: вы вели дугу слишком долго, ток был завышен или не сделали буферную наплавку, из-за чего разница КТР разорвала шов при охлаждении. При сварке аустенитными электродами ОЗЛ-6 или ЭА-395/9 на чёрном металле ток выставляют на 15-20% ниже, чем у углеродистой стали той же толщины — иначе дуга перегревает зону сплавления до 900-1100°C, запуская миграцию углерода и межкристаллитную коррозию. Если трещины продольные по центру шва — проблема в отсутствии буферной наплавки, которая гасит разницу теплового расширения (КТР аустенита ~18×10⁻⁶/°C против ~12×10⁻⁶/°C у чёрного металла). Если трещины поперечные — перегрев и охрупчивание металла, шов нужно вырезать и переварить с правильным режимом: ток на 80-100 А у электрода 3 мм, короткая дуга 2-3 мм, охлаждение до 100°C между проходами.

Шов начал ржаветь через месяц

Ржавчина на шве через месяц — это коррозия в зоне сплавления, вызванная миграцией углерода из чёрного металла в нержавейку при перегреве: шов потерял коррозионную стойкость, и на поверхности вылезли оксиды железа. Если ржавеет именно граница шва, а не сам валик — вы не сделали буферную наплавку или сделали её слишком тонкой (менее 2 мм): углерод из основы проник в аустенитный металл шва, образовав карбиды хрома по границам зёрен. Если ржавеет весь шов — вы использовали обычный электрод (МР-3, УОНИ), а не аустенитный типа 309: такой шов не содержит никеля для стабилизации аустенита и ржавеет как обычная сталь уже через 2-3 недели. Перед переваркой зачистите ржавчину до блеска, проверьте марку электрода и сделайте двойной буфер: первый проход — ЭА-395/9, второй — ОЗЛ-6, иначе коррозия вернётся за тот же месяц.

Заключение

Собрали ключевые выводы из статьи — что запомнить, чтобы шов нержавейки с чёрным металлом не треснул и не заржавел через месяц.

Главные выводы

• Буферная наплавка аустенитным электродом: вот как приварить нержавейку к чёрному металлу без трещин — без переходного слоя шов рвёт из-за разницы КТР (коэффициента термического расширения).
• Обычные электроды не годятся: миграция углерода из чёрного металла в нержавейку делает шов хрупким, и он начинает ржаветь через 2–3 недели на улице.
• Правильные расходники: аустенитные электроды ОЗЛ-6, ЭА-395/9 или проволока ER309L компенсируют разницу составов и теплового расширения — альтернативы нет.
• Режим сварки: низкий ток (50–90 А у электрода 3 мм), короткая дуга, охлаждение на воздухе — перегрев убивает коррозионную стойкость моментально.
• Главные ошибки новичков: варят без обезжиривания нержавейки, чистят шов общей щёткой по чёрному металлу и не делают буферный слой — все три ведут к браку.
