Сварка резервуаров: технология изготовления РВС от днища до кровли

Сварка резервуаров — комплекс технологических операций по сборке и сварке вертикальных стальных резервуаров (РВС) для хранения нефтепродуктов, воды и ЛВЖ. Включает рулонный и полистовой методы монтажа, автоматическую, полуавтоматическую и ручную дуговую сварку, обязательный контроль качества и гидравлические испытания.

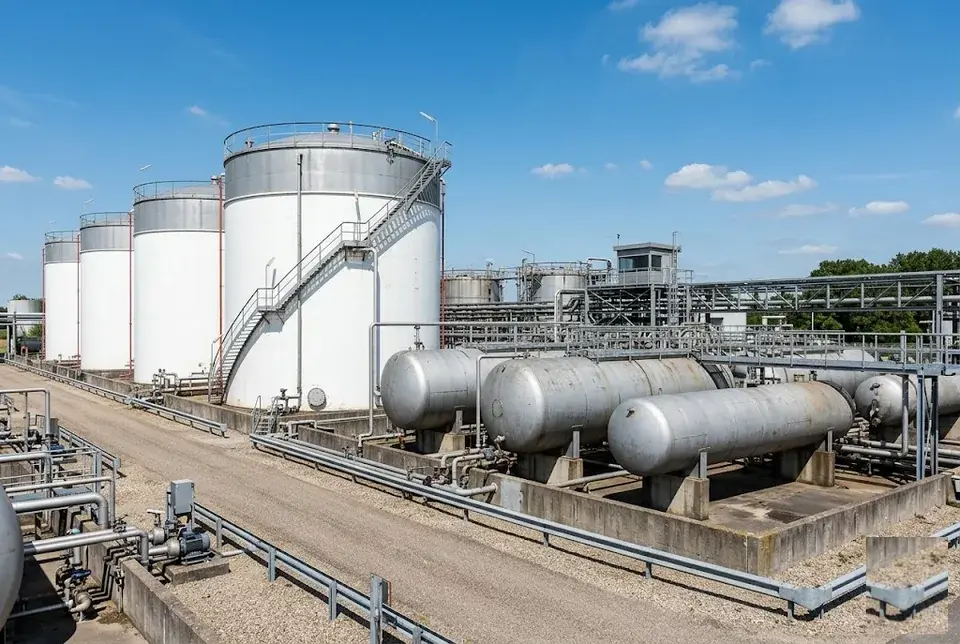

Типы резервуаров и их конструкция — от РВС до РГС

Сварка резервуаров начинается с понимания конструкции: основной объект — вертикальный стальной резервуар (РВС). Разберём, какие бывают типы, из каких элементов они состоят и чем отличаются конструкции под разные среды.

Что такое РВС и из каких элементов он состоит

РВС (резервуар вертикальный стальной) состоит из днища (полотнище + окрайки), стенки из 4–12 поясов, кровли (стационарная или плавающая) и технологических патрубков. Днище собирают из центрального полотнища и кольцевых окраек по периметру — окрайки воспринимают нагрузку от стенки и передают её на основание. Стенку набирают из поясов: каждый пояс — кольцо из сваренных листов толщиной 6–25 мм в зависимости от объёма и высоты резервуара. Кровля бывает конической (щитовая), сферической (бескаркасная) или плавающей (понтон). Количество поясов стенки зависит от объёма: для РВС-5000 — 6–8 поясов, для РВС-20000 — до 12. Технологические патрубки (приёмные, раздаточные, люки-лазы) вваривают в нижние пояса стенки. Если на объекте собирают резервуар полистовым методом, каждый пояс монтируют и сваривают последовательно снизу вверх — такой порядок минимизирует деформации стенки при сварке.

Типы резервуаров — стационарная крыша, плавающая крыша, понтон, РГС

РВС со стационарной крышей применяют под воду и маловязкие нефтепродукты, с плавающей крышей (понтоном) — под бензин и ЛВЖ, чтобы снизить потери от испарения. РГС (горизонтальные резервуары) используют для небольших объёмов — до 200 м³, их устанавливают на АЗС и в котельных. Плавающая крыша движется по направляющим внутри резервуара, поднимаясь и опускаясь вместе с уровнем жидкости — это исключает газовую подушку над продуктом. У понтонного резервуара стационарная кровля остаётся, а понтон (плавающий диск) находится на поверхности жидкости под крышей. У резервуаров под нефтепродукты и ЛВЖ требования к герметичности швов и аттестации сварщиков строже — все ответственные швы выполняют специалисты с допуском НАКС по проекту. На объектах в Карагандинской области на бензиновых парках всегда закладывают понтон, даже если проект допускает стационарную крышу — разница в потерях от испарения за год окупает установку понтона за 2–3 сезона.

Сравнение типов резервуаров по конструкции и применению

Под ЛВЖ обязательна плавающая крыша или понтон — это требование промышленной безопасности, а не просто рекомендация: без понтона концентрация паров бензина под стационарной крышей достигает взрывоопасных значений при температуре выше +25 °C.

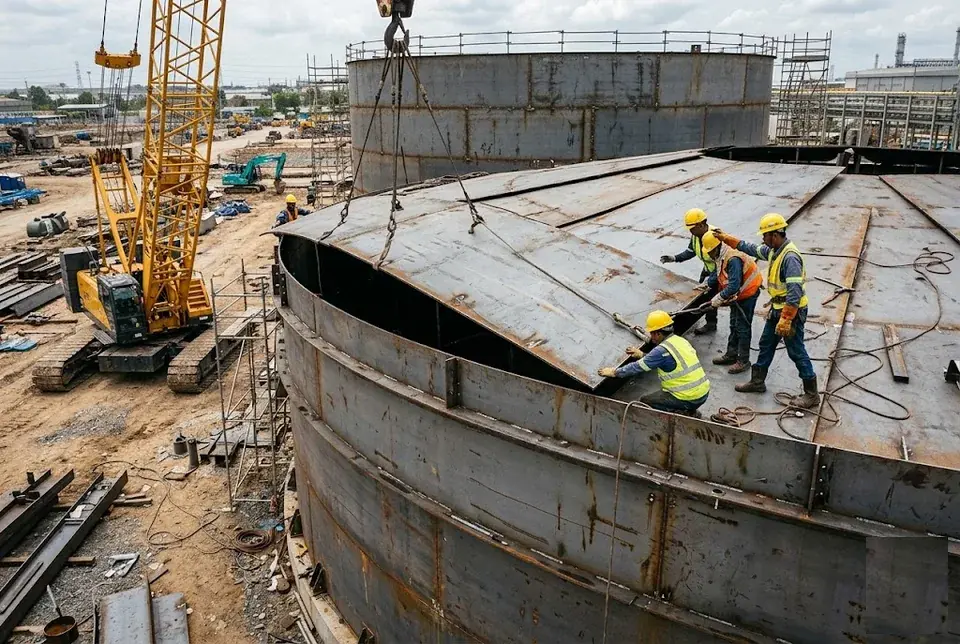

Методы сборки резервуаров — рулонный и полистовой

Монтаж резервуара начинается с выбора метода сборки — рулонного или полистового. Разберём, чем они отличаются, какие у каждого преимущества и для каких проектов подходит каждый.

Рулонный метод сборки — как сворачивают стенку в рулон

При рулонном методе полотнище стенки длиной до 18 м сваривают на заводе или стенде, сворачивают в рулон и доставляют на площадку, где разворачивают и устанавливают на днище. На казахстанских нефтебазах в Атырауской и Мангистауской областях рулоны массой до 30 тонн разворачивают кранами КС-55730 или гусеничными ДЭК-631 — единственный монтажный шов развёртки варят автоматической сваркой под флюсом (АДФ-1002, АДФ-1250) с разделкой кромок под X-образный профиль. Днище собирают из рулонированных полотнищ, кровлю — из щитовых элементов или тоже сворачивают в рулон. На площадке остаётся минимум швов: вертикальный на стенке, стыки днища и узлы примыкания кровли. Рулонный метод сокращает время монтажа в 2–3 раза по сравнению с полистовым, но требует крана грузоподъёмностью от 30 до 50 тонн — если на площадке нет тяжёлой техники, развернуть рулон не получится, и придётся резать его на части, теряя все преимущества метода.

Полистовой метод сборки — монтаж из отдельных листов-поясов

Полистовой метод — каждый пояс стенки монтируют из 4–8 отдельных листов, которые сваривают вертикальными швами на месте. Метод применяют на резервуарах объёмом от 20000 м³ и при ограниченном доступе для крана: в стеснённых условиях промзон Алматы (территория ТЭЦ-2, промзона БАД) кран грузоподъёмностью до 10 тонн подаёт листы весом 1,5–3 тонны, а монтажники выставляют их по отвесу и струбцинам. Каждый последующий пояс опирается на предыдущий, поэтому геометрию контролируют на каждом ярусе — замеряют отклонения от вертикали, овальность и смещение кромок. Вертикальные швы варят полуавтоматом (Lincoln Electric Power Wave 455M, Kemppi FastMig X) с флюсовой проволокой или ручной дуговой сваркой электродами УОНИ-13/55, горизонтальные — под флюсом или тем же полуавтоматом. При полистовом методе проще корректировать геометрию каждого пояса до сварки следующего — отклонения по вертикали исправляют на месте, а не после разворота всего полотнища.

Сравнение рулонного и полистового методов — что выбрать

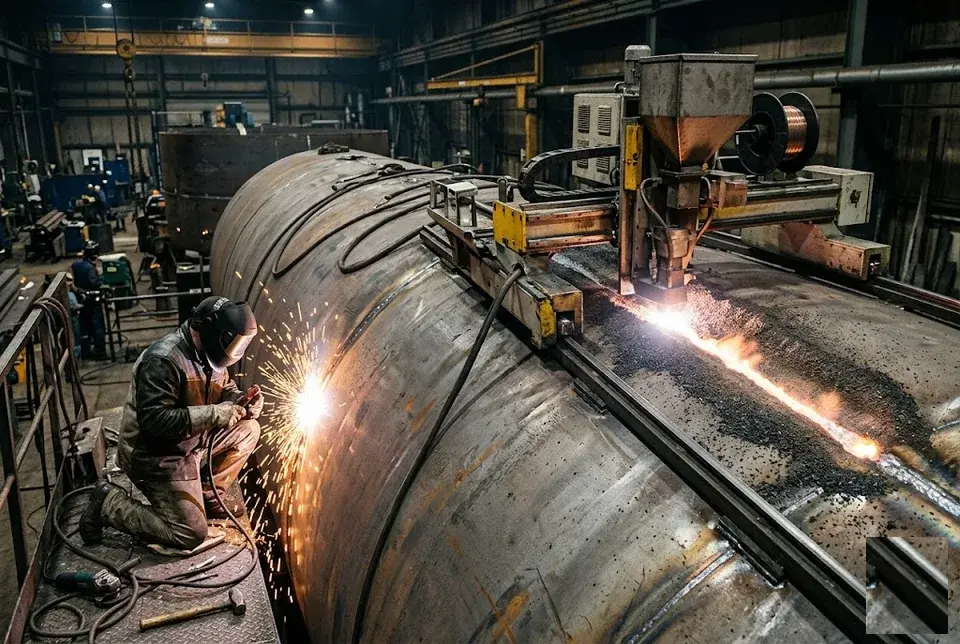

Методы сварки резервуаров — автоматическая, полуавтоматическая, ручная

При создании резервуаров применяют три основных метода: автоматическую под флюсом, полуавтоматическую в среде защитных газов и ручную дуговую. У каждого — своя зона применения и ограничения по положению шва.

Автоматическая сварка под флюсом (АДФ) — для кольцевых швов днища и стенки

Автоматической под флюсом (АДФ) выполняют кольцевые швы днища (соединение полотнища и окраек) и горизонтальные швы стенки — это наиболее производительный метод, дающий стабильное качество шва. Сварочный трактор (автомат под флюсом) движется по рельсовому пути или магнитной ленте, подавая электродную проволоку под слой сыпучего флюса — дуга горит внутри флюсовой подушки, полностью изолированная от воздуха, что исключает разбрызгивание и окисление металла. На резервуарах из 09Г2С и 16ГС толщиной 10–20 мм скорость достигает 25–30 м/ч при токе 500–800 А, причём за один проход формируется шов с глубиной провара до 12 мм. На низколегированных сталях используют керамический флюс — он обеспечивает оптимальные механические свойства металла шва и меньшее количество пор по сравнению с плавленым флюсом.

Полуавтоматическая сварка (MIG/MAG/FCAW) — для вертикальных швов стенки

Полуавтоматической в среде CO₂ или смеси Ar+CO₂ (MIG/MAG) варят вертикальные швы стенки и монтажные соединения — метод обеспечивает скорость 8–15 м/ч и хорошее формирование шва в вертикальном положении за счёт управляемого переноса капли. Сварщик ведёт горелку вверх по разделке, а подающий механизм протягивает сплошную проволоку (Св-08Г2С диаметром 1,2–1,6 мм) или порошковую ленту (FCAW) — последняя даёт более стабильную дугу на ветру и при сквозняках на открытой площадке. Защитный газ подаётся через сопло горелки, расход — 12–18 л/мин; на монтажных стыках стенки РВС 5000 м³ полуавтоматом выполняют 70–80 вертикальных проходов длиной по 2–2,5 м каждый. При температуре ниже -10°C процесс ведут с предварительным подогревом кромок до 100–150°C — это обязательное требование ради предотвращения трещин в зоне термического влияния.

Ручная дуговая сварка (MMA) — для прихваток, патрубков и ремонта

Ручную дуговую (MMA) применяют на прихватки при сборке, приварку патрубков, врезок и ремонтных работ — на ответственные швы резервуаров используют электроды типа УОНИ-13/55 (Э50А) или LB-52U диаметром 3–4 мм. Процесс ведут на постоянном токе обратной полярности при силе 120–180 А, скорость не превышает 2–5 м/ч, а глубина провара за один проход составляет 3–5 мм — это в 3–4 раза медленнее автомата, поэтому ручным методом варят только короткие швы и зоны, недоступные для механизированного оборудования. Прихватки на днище длиной 50–80 мм ставят через каждые 300–400 мм по контуру полотнища, а патрубки Ду100–300 приваривают с поддувом аргона изнутри для предотвращения окалины. Ручная даёт наибольший контроль в труднодоступных местах — уторном угле, зонах врезок, но её доля в общем объёме швов современного резервуара не превышает 10–15%.

Сравнение методов сварки — где какой применять

На крупных резервуарах (от 10000 м³) до 70% объёма швов выполняют автоматической, 25% — полуавтоматом и только 5% — вручную.

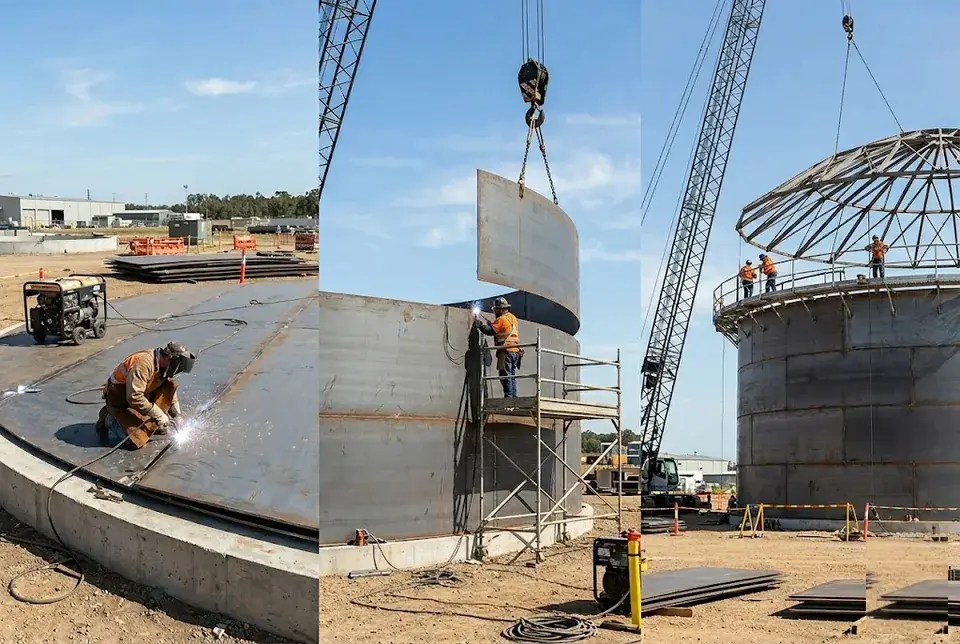

Технология сварки резервуаров — порядок сборки днища, стенки и кровли

Технология сборки резервуаров имеет строгую последовательность: сначала днище, затем стенка по поясам, потом кровля. Нарушение порядка ведёт к деформациям и браку.

Сварка днища резервуара — от полотнища до окраек

Сборку днища начинают с полотнища — центральные листы соединяют встык автоматической сваркой под флюсом, затем приваривают окрайки (периферийные листы) с нахлёстом или встык к полотнищу. Длинные швы центрального полотнища варят от середины к краям, чтобы компенсировать усадку металла. Окрайки днища имеют толщину на 2–4 мм больше, чем центральное полотнище — они воспринимают нагрузку от стенки и уторного угла. На алматинских резервуарных парках встречаются днища из стали 09Г2С толщиной 6–12 мм, где окрайки достигают 14–16 мм. Сварку окраек выполняют с обязательным контролем вакуум-камерой — подкрашивание мыльным раствором выявляет малейшие поры, которые на центральном полотнище можно было бы не заметить.

Последовательность сварки поясов стенки — от первого до последнего

Пояса стенки сваривают последовательно снизу вверх: сначала первый пояс (нижний) приваривают к днищу, затем монтируют и сваривают второй, третий и так до верха. Каждый пояс сначала собирают на прихватках, затем варят вертикальные швы, потом кольцевые — такой порядок не даёт шву «стянуть» геометрию стенки. Здесь автоматическая сварка резервуаров под флюсом формирует вертикальные стыки каждого пояса на флюсовой подушке, обеспечивая провар корня без подварки. Кольцевые швы между поясами варят полуавтоматом в среде CO₂ — этот метод даёт высокую производительность при сварке в нижнем положении. Порядок сборки поясов — от нижнего к верхнему — выбран не случайно: каждый вышележащий пояс фиксирует геометрию нижележащего, предотвращая «уход» стенки по вертикали.

Сварка уторного угла — соединение днища и стенки

Уторный угол — самый ответственный узел резервуара, соединяющий днище и первый пояс стенки. Его сваривают угловым швом с обязательным усилением, часто в два прохода: сначала полуавтоматом, затем ручной подваркой. Катет шва уторного угла для РВС-2000 составляет 8–10 мм, для РВС-5000 доходит до 12–14 мм в зависимости от толщины стенки и днища. После сварки уторный угол обязательно контролируют визуально-измерительным методом (ВИК) и ультразвуковой дефектоскопией (УЗК) — только так выявляют непровары в корне шва. В уторном угле возникают максимальные напряжения от гидростатического давления продукта, поэтому его контроль — обязательный этап: визуальный, УЗК и гидроиспытания.

Сварка кровли — стационарной и плавающей

Стационарную кровлю (коническую или сферическую) собирают из лепестков-секторов, сваривая их радиальными и кольцевыми швами. Радиальные швы варят от центра к периферии, чтобы избежать провисания листов между фермами — особенно критично для конических кровель пролётом более 12 метров. Плавающую крышу (понтон) варят из герметичных коробов-отсеков, каждый из которых проверяют на герметичность мыльным раствором под давлением 0,05–0,1 МПа. Для плавающей крыши критична герметичность каждого отсека — попадание продукта внутрь понтона приводит к потере плавучести и заклиниванию крыши.

Сварка стенки резервуара и борьба с деформациями

Сварка стенки — самый объёмный этап: до 70% всей длины швов приходится на вертикальные и горизонтальные стыки поясов. Здесь критичны техника выполнения вертикальных швов и методы предотвращения деформаций.

Техника выполнения вертикальных швов стенки — сверху вниз или снизу вверх

Вертикальные швы стенки резервуара варят нисходящим методом (сверху вниз) — скорость достигает 15 м/ч, а формирование шва стабильнее за счёт меньшего объёма наплавленного металла. Полуавтоматическая сварка проволокой 1,2 мм в среде CO₂ даёт катет шва 6–8 мм за один проход без кантовки, при толщине листа до 12 мм сварочная ванна движется вниз под силой тяжести и не затекает в зазор, исключая подрезы. Восходящий метод (снизу вверх) применяют реже — для толстостенных резервуаров (стенка толще 20 мм) или корневого прохода, где нужен больший провар и контролируемый обратный валик. На казахстанских объектах толщина стенки РВС редко превышает 16 мм, поэтому нисходящая техника — основной стандарт для вертикальных швов: на РВС-5000 высотой 12 м вертикальные стыки всех восьми поясов варят сверху вниз без перехода на восходящий метод.

Обратноступенчатый метод — как предотвратить деформации

Обратноступенчатый метод — сварка длинного шва участками по 200–400 мм в обратном направлении от общего направления: каждый последующий участок перекрывает предыдущий на 20–30 мм, равномерно распределяя тепловложение по длине стыка. Для кольцевых швов днища и стенки этот метод снижает остаточные деформации на 30–50% по сравнению со сваркой «напроход» (от центра к краю без разбивки). На практике кольцевой шов диаметром 18 м делят на 12–16 участков и варят в шахматном порядке: первый участок сваривают, через два пропускают, возвращаются к пропущенному — каждый участок успевает остыть до 100–150°C, что минимизирует коробление листа. Метод особенно эффективен для первого пояса стенки: деформации на этой высоте критичны для геометрии всего резервуара, и обратноступенчатая техника удерживает отклонения по вертикали в пределах 5–8 мм вместо 15–20 мм при сплошной сварке.

Типичные дефекты швов резервуара — причины и предотвращение

Более 60% дефектов выявляются на визуальном контроле — их устраняют до УЗК или радиографии, экономя 2–3 смены на РВС-5000.

Как избежать деформаций стенки при сварке поясов

Основные деформации стенки — «хлопуны» (местные выпучины до 10–15 мм) и отклонения по вертикали (наклон поясов внутрь или наружу). Их предотвращают фиксацией поясов струбцинами и распорками с шагом 1,5–2 м по периметру, а порядок сварки назначают от центра пояса к краям — металл расширяется без образования складок. При сварке вертикальных швов на втором и третьем поясах перегрева одного участка избегают перерывами на 3–5 минут между проходами, чтобы тепловое поле выровнялось. ГОСТ 31385-2016 регламентирует допустимые отклонения: для резервуара высотой 12 м — не более 30 мм на всю высоту, местные выпучины — не более 1,5% от радиуса стенки. Превышение этих допусков — основание для вырезки и переварки дефектного пояса, что добавляет 2–3 дня работ; поэтому на монтаже РВС-5000 контроль геометрии проводят после каждого пояса, а не по окончании сборки стенки.

Контроль качества сварных швов и испытания резервуаров

Качество швов резервуара контролируют на каждом этапе — от визуального осмотра до гидравлических испытаний. Разберём все методы контроля и требования безопасности.

Визуальный и измерительный контроль (ВИК) — первый этап проверки

Визуальный и измерительный контроль (ВИК) проводят после каждого сварочного прохода — проверяют геометрию шва, отсутствие подрезов, пор, трещин и наплывов. Все швы осматривают невооружённым глазом и с лупой 4–10×. Шаблоны УШС (универсальный шаблон сварщика) и штангенциркуль позволяют замерить ширину, высоту усиления и катет углового шва — отклонения более ±1 мм от проекта фиксируют как дефект. На монтаже РВС-5000 в Актау специалисты PROFI-DOM выявили 12 метров недопустимых подрезов на первом поясе стенки именно на ВИК, что предотвратило скрытую потерю металла в 2–3 мм глубиной. ВИК обязателен для 100% швов резервуара — без его положительного заключения не переходят к следующим методам контроля (УЗК, радиографии).

Контроль герметичности днища — вакуум-камера и керосино-меловая проба

Герметичность швов днища проверяют вакуум-камерой — на шов наносят мыльный раствор, сверху устанавливают камеру с разрежением 0,06–0,08 МПа; появление пузырей указывает на дефект. Для недоступных участков применяют керосино-меловую пробу: шов с одной стороны смачивают керосином, с другой — меловым раствором; через 30–60 минут керосин проявит сквозные трещины тёмными пятнами. Вакуум-камера выявляет не только сквозные, но и поверхностные дефекты глубиной от 0,5 мм, что критично для резервуаров под ЛВЖ — микротрещина в уторном шве днища при гидроиспытании превращается в разрыв длиной до 200 мм. В практике PROFI-DOM на РВС-2000 под дизтопливо зафиксировали 4 скрытых свища на стыке окрайки с центральной частью днища именно вакуум-камерой — керосиновая проба их не показала.

Неразрушающий контроль сварных швов — УЗК и радиография

Ультразвуковой контроль (УЗК) и радиографический контроль (рентген) применяют для выявления внутренних дефектов швов — трещин, непроваров, шлаковых включений. Объём контроля регламентирует проект: для вертикальных швов стенки резервуара — 100% УЗК или радиография, для горизонтальных — не менее 25% длины каждого шва. УЗК эффективнее радиографии на толщинах металла до 30 мм — он обнаруживает плоскостные дефекты (трещины, непровары) с раскрытием от 0,1 мм, тогда как рентген пропускает их при ориентации, параллельной лучу. На стенке РВС-10000 в Шымкенте мы провели 48 метров УЗК за смену против 14 метров радиографии — разница в скорости в 3,4 раза сократила простой бригады. УЗК предпочтительнее радиографии для резервуаров на действующих площадках — он безопаснее и быстрее, но требует высокой квалификации оператора.

Гидравлические испытания резервуара — финальная проверка прочности

Гидравлические испытания проводят после завершения всех работ — резервуар заполняют водой на 100% проектного объёма и выдерживают под давлением, превышающим рабочее на 25%, в течение 10–30 минут. В процессе контролируют отсутствие течи, деформаций и падения давления. У РВС-3000 высотой 12 метров испытательное давление составляет 0,15 МПа против рабочего 0,12 МПа — разница в 25% позволяет выявить скрытые дефекты монтажных швов, которые при рабочем давлении не проявляются. На одном из объектов в Атырау при гидроиспытании РВС-5000 мы обнаружили локальное выпучивание окрайки днища на 8 мм — причина оказалась в непроваре уторного шва, не выявленном на УЗК из-за сложной геометрии. Гидроиспытания обязательны для всех новых резервуаров РВС — они подтверждают, что конструкция выдержит расчётные нагрузки при эксплуатации.

Требования безопасности при сварке и ремонте резервуаров

Работы с резервуарами под ЛВЖ проводят только после дегазации (пропарки, промывки, вентиляции) и оформления наряда-допуска на огневые работы. Пропарку выполняют острым паром при температуре 100–110 °C в течение 6–12 часов в зависимости от объёма резервуара, после чего берут пробу воздуха газоанализатором — содержание паров нефтепродуктов не должно превышать 0,1% от нижнего предела взрываемости. Сварщики обязаны иметь аттестацию НАКС на соответствующий вид работ (Н1 — резервуары и газгольдеры) и группу по электробезопасности не ниже II. Категорически запрещена сварка недегазированных резервуаров — даже искра от сварочной дуги может вызвать взрыв паров топлива — известны случаи на нефтебазах при попытке заварить течь без пропарки.

Заключение

Сварка резервуаров — многоэтапный процесс с десятками технологических решений; итоговое качество определяет герметичность и безопасность объекта на десятилетия.

Главные выводы

• Технология сборки — резервуары РВС монтируют рулонным или полистовым методом; выбор зависит от толщины металла и условий площадки, причём рулонная технология сокращает объём монтажных швов на 30–40 %.
• Методы соединения — автоматическая под флюсом (днище и горизонтальные швы стенки), полуавтоматическая (вертикальные швы стенки и монтаж), ручная (прихватки, патрубки и ремонт); автоматическая даёт стабильное проплавление без дефектов на длине пояса до 18 метров.
• Контроль качества — каждый шов проходит визуальный, инструментальный и неразрушающий контроль (УЗК, радиография, вакуум-камера); финальные гидроиспытания подтверждают прочность и исключают скрытые течи.
• Безопасность — сварку и ремонт резервуаров под ЛВЖ проводят только после дегазации и по наряду-допуску; сварщики обязаны иметь аттестацию НАКС, иначе акт ОТК не подпишут.
• Деформации — обратноступенчатый метод сварки и правильный порядок наложения швов минимизируют коробление стенки и днища, а без этой техники зазор в стыке может превысить допуск 2 мм на метр.
