Укладка модульной металлочерепицы: пошаговая инструкция для самостоятельного монтажа

Укладка модульной металлочерепицы — процесс монтажа коротких листов (модулей) размером 350×1000 мм на скатную кровлю. В отличие от листовой, модульная даёт всего 3–5% отходов, весит 4–5 кг на элемент и не требует сложной резки. Монтаж ведётся снизу вверх с нахлёстом 50–70 мм и креплением 6–8 саморезами на квадратный метр.

Что такое модульная металлочерепица

Объясним, что представляет собой модульная металлочерепица, из чего она состоит и почему её конструкция упрощает монтаж на сложных крышах.

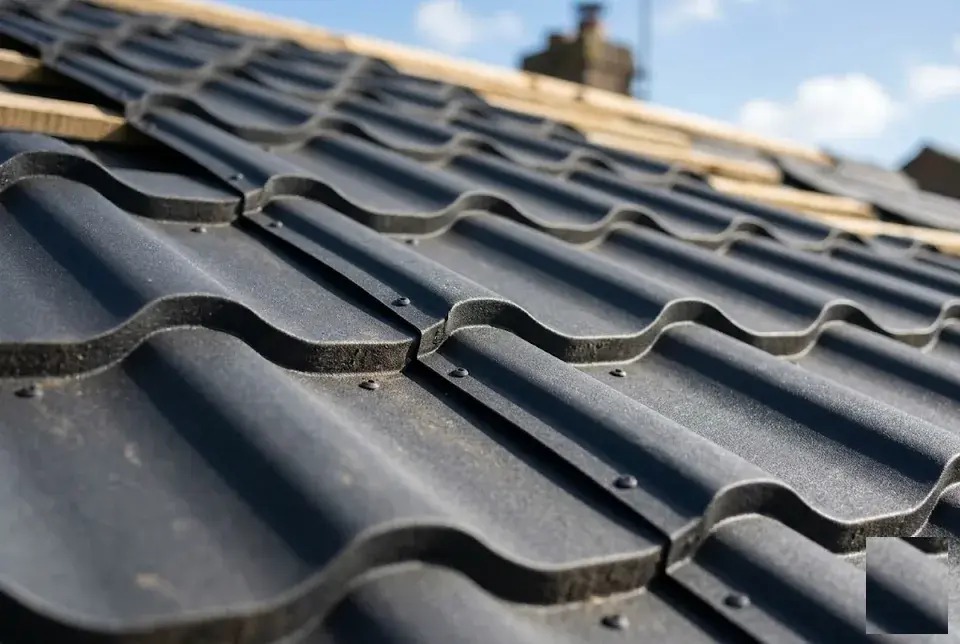

Конструкция модуля: размер, волна, замок

Модульная металлочерепица — это короткие листы длиной 1000 мм и шириной 350 мм, каждый из которых имеет от 1 до 3 волн и боковой замок для стыковки с соседним модулем. Волна формируется методом холодного профилирования из рулонной стали — высота профиля обычно составляет 15–25 мм, что придаёт материалу жёсткость и узнаваемый «черепичный» рисунок. Замок расположен вдоль длинной стороны модуля и представляет собой Z-образный выступ, который защёлкивается при наложении соседнего элемента. При монтаже на скате модули собираются как пазл: каждый новый ряд смещается на полволны для перевязки швов. Благодаря замку стык получается плотным и герметичным без дополнительной герметизации — это упрощает монтаж и снижает риск протечек даже на крышах с уклоном менее 20°.

Из каких материалов изготавливают модульную металлочерепицу

Модульную металлочерепицу делают из стали толщиной 0.4–0.5 мм с многослойным полимерным покрытием, которое защищает от коррозии и выцветания. Стальной лист оцинковывают с обеих сторон классом Z140–Z275 (140–275 г цинка на м²), затем наносят пассивирующий слой, грунт и финишное полимерное покрытие — полиэстер, матовый полиэстер, пурал или PVDF. В алматинских условиях с частыми перепадами температур и ультрафиолетом среднегорий полиэстер толщиной 25 мкм держит цвет до 10–15 лет, а пурал (ПВДФ с добавлением акрила) — до 25 лет без заметного выцветания. На обратную сторону модуля наносят защитный лак, предотвращающий коррозию при контакте с обрешёткой. Толщина стали напрямую влияет на жёсткость модуля: 0.5 мм предпочтительнее для регионов с сильными ветрами и снеговыми нагрузками, особенно на скатах длиннее 6 метров.

Вес модуля и удобство монтажа

Один модуль весит 4–5 кг, поэтому с ним может работать один человек без специального подъёмного оборудования. Для сравнения: листовой фрагмент металлочерепицы длиной 6 метров весит 20–25 кг и требует минимум двоих монтажников и страховки на высоте. Модули удобно подавать на крышу в пачках по 10–15 штук — вес такой связки не превышает 60–70 кг, что подъёмно для лебёдки или даже для двух человек вручную. На коньке и ендовах модули режутся обычными ножницами по металлу или электроножницами без образования заусенцев, которые могли бы повредить полимерное покрытие. Лёгкий вес снижает нагрузку на стропильную систему — для модульной металлочерепицы не требуется усиливать каркас, в отличие от керамической черепицы или шифера.

Сравнение модульной и листовой металлочерепицы: ключевые параметры

Выбор между ними зависит от конфигурации кровли: для простой двускатной крыши подойдёт листовая, для вальмовой или с ендовой — модульная. Основное отличие модульной металлочерепицы от листовой — в проценте отходов: на сложной крыше с тремя и более скатами модульная даёт экономию 10–15% материала за счёт того, что каждый модуль стыкуется без подрезки по длине.

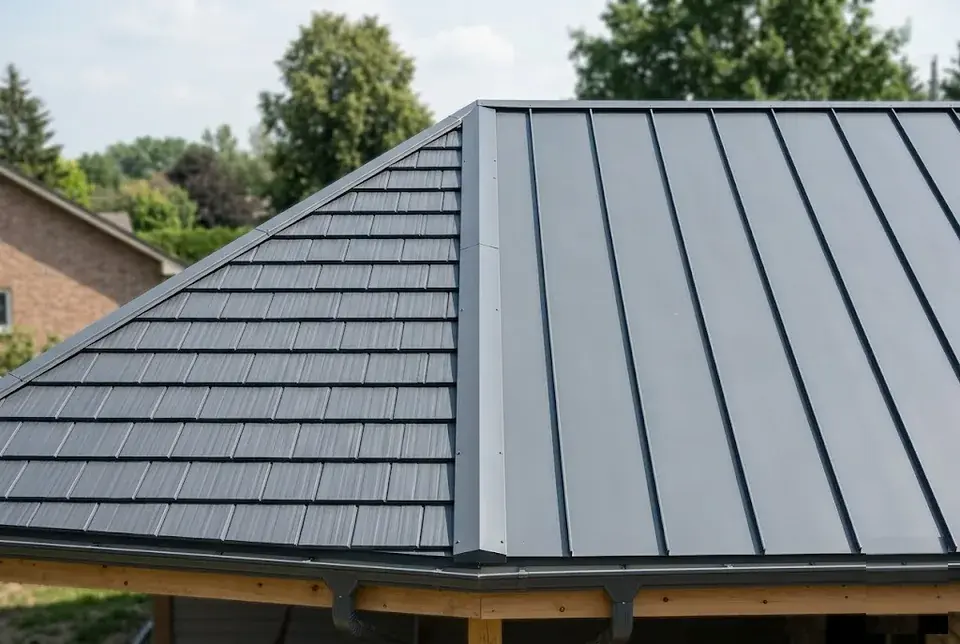

Отличие модульной металлочерепицы от листовой

Разберём главные отличия модульной металлочерепицы от листовой: от процента отходов до удобства монтажа на крышах сложной конфигурации.

Отходы при монтаже: 3–5% против 15–20%

Монтаж модульной металлочерепицы даёт всего 3–5% отходов, тогда как листовая оставляет 15–20% из-за необходимости подрезки по длине ската. Причина в том, что модули длиной 1 метр стыкуются по горизонтали, и подгонка под конкретную длину ската происходит за счёт добавления или снятия целых модулей, а не обрезки длинного листа. На крыше площадью 100 м² разница в отходах составляет 12–17 м² — это примерно 2–3 полноценных квадратных метра сэкономленного покрытия, что при цене металлочерепицы 2500–3500 тенге за квадрат даёт 30–60 тысяч тенге экономии только на материале. Листовая металлочерепица стандартной длины 4–6 метров требует точного раскроя под каждый скат, и на сложных крышах с разной высотой конька обрезки неизбежны. Перед закупкой материала для двускатной крыши 8×10 м запросите раскладку в магазине — модульная версия позволит купить на 10–12 листов меньше, чем листовая, без потери качества покрытия.

Удобство транспортировки и подъёма на крышу

Короткие модули длиной 1 метр удобно перевозить в легковом автомобиле и поднимать на крышу без лебёдки — один человек справляется с пачкой из 10 модулей весом 40–50 кг. Каждый модуль весит 4–5 кг, что позволяет работать без специального оборудования даже на высоте: поднимаешь по одному модулю, укладываешь, фиксируешь. Листовую металлочерепицу длиной 4–6 метров сложнее заносить на кровлю: требуется минимум два человека и осторожность, чтобы не погнуть лист при изгибе. При подъёме длинных листов на высоту 5–6 метров их часто заклинивает между лестницей и стеной — риск деформации края выше. Если у вас одноэтажный дом с гаражом и вы планируете монтировать кровлю вдвоём, модульная версия позволит обойтись без аренды подъёмника, что экономит 15–20 тысяч тенге на логистике.

Возможность монтажа на сложных крышах

Модульная металлочерепица подходит для вальмовых, шатровых и многощипцовых крыш, где листовую пришлось бы резать на множество мелких фрагментов с большим процентом отходов. На ендове и хребтах вальм модули укладываются с минимальной подрезкой — достаточно подрезать крайний модуль под углом, не трогая остальные, тогда как листовую приходится кроить по сложному шаблону с потерей 25–30% материала. Конструкция замкового соединения позволяет стыковать модули на любом участке ската, что критично для крыш с мансардными окнами, дымоходами и вентиляционными выходами — каждый такой элемент требует обхода, и модульная система даёт возможность «обойти» его целыми модулями, а не вырезать отверстие в листе. При монтаже на многощипцовой крыше с тремя фронтонами выбирайте модульную металлочерепицу — количество стыков увеличится, но отходов будет не более 5–7% против 25–30% у листовой.

Когда листовая металлочерепица выгоднее модульной

На простых двускатных крышах с длиной ската до 6 метров листовая металлочерепица может быть выгоднее из-за меньшего количества стыков и более низкой цены за квадратный метр. Разница в стоимости составляет 10–15% в пользу листовой версии при одинаковом профиле и толщине стали 0,5 мм, что на крышу 100 м² даёт экономию 15–25 тысяч тенге. Однако при этом важно учесть стоимость доставки и подъёма длинных листов — иногда экономия на материале нивелируется логистическими расходами. Для двускатной крыши с углом 30 градусов и длиной ската 5,5 метров закажите листовую металлочерепицу, если подъезд к дому позволяет подогнать фуру с 6-метровыми листами — это даст ровное покрытие без поперечных стыков.

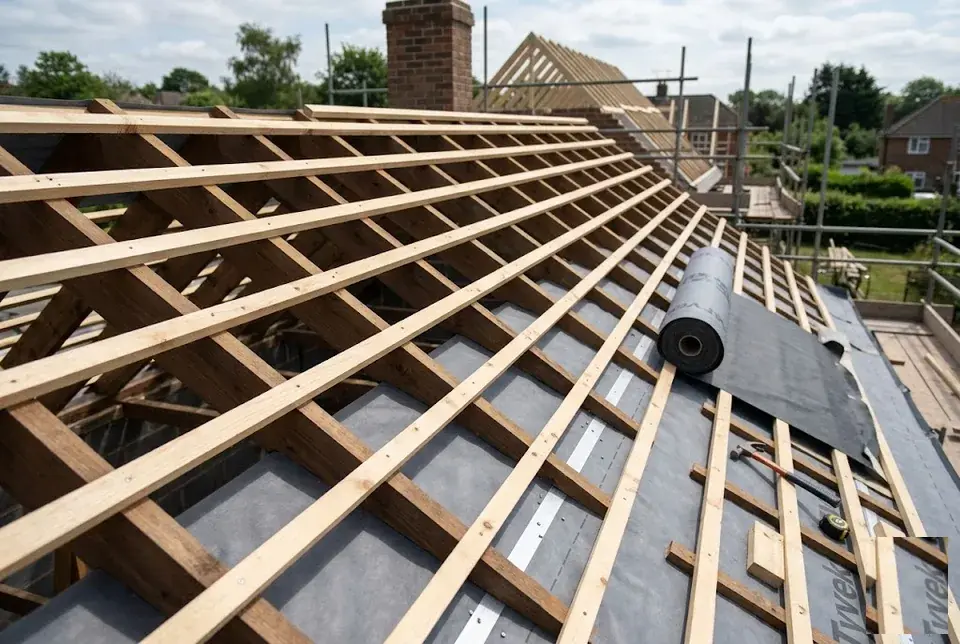

Обрешётка и подготовка основания

Правильная обрешётка — основа долговечной кровли. Разберём шаг, материалы, гидроизоляцию и вентиляцию под модульную металлочерепицу.

Шаг обрешётки под модульную металлочерепицу — 350 мм

Шаг обрешётки составляет ровно 350 мм — это расстояние между центрами досок, соответствующее длине одного модуля. Первую доску от карниза крепят с отступом 370 мм, чтобы капельник и замок первого модуля попали точно на опору, компенсируя свес. Разметку удобно делать шнуркой на каждом скате отдельно — геометрия сторон крыши даже на простой двускатке может отличаться на 5–15 мм из-за усадки дома или неровностей стропил. На вальмовых и мансардных крышах, частых в загородных посёлках по Алматы, независимая разметка снижает риск расхождения модулей у конька. Отклонение шага даже на 5–10 мм приводит к тому, что замки модулей не совпадают с досками — саморез уходит в пустоту, и кровля теряет жёсткость.

Материалы для обрешётки: доска и сечение

Для обрешётки используют доску сечением 100×25 мм для стандартных скатов или 100×32 мм для регионов с высокими снеговыми нагрузками — например, в предгорьях Заилийского Алатау. Доска обязательно строганая: необрезная или горбыль не даёт ровной плоскости, модули ложатся с перекосом и замки не защёлкиваются. Влажность древесины — не выше 20%, иначе при высыхании на крыше доску «поведёт» и крепление ослабнет. Для карнизных свесов, ендов и мест примыкания к трубам делают сплошной настил из той же доски шириной не менее 200 мм. Доска должна быть обработана антисептиком — необработанная древесина со временем деформируется, и модули потеряют плотность прилегания.

Гидроизоляция под модульную металлочерепицу

Гидроизоляционная плёнка укладывается поверх стропил с провисом 10–20 мм между ними — это обеспечивает отвод конденсата, который образуется на внутренней стороне металлочерепицы. Полотна монтируют горизонтально от карниза с нахлёстом 100–150 мм, стыки герметизируют бутилкаучуковой лентой. В местах прохода вентиляционных труб и слуховых окон плёнку разрезают крест-накрест и проклеивают по периметру герметизирующей лентой — иначе влага попадёт в утеплитель. Для холодной крыши можно использовать антиконденсатную плёнку, а для утеплённой — супердиффузионную мембрану, которая пропускает пар из утеплителя наружу.

Контробрешётка и вентиляционный зазор

Контробрешётка из бруска 50×50 мм создаёт вентиляционный зазор между гидроизоляцией и обрешёткой — это предотвращает гниение стропил и коррозию металлочерепицы. Бруски крепятся вдоль стропил поверх гидроизоляции с шагом, совпадающим с шагом стропильной системы — обычно 600–900 мм. У конька и карниза оставляют незакрытыми продухи: в коньке устанавливают аэроэлемент, а под карнизом — перфорированную ленту, чтобы воздух заходил снизу и выходил вверху. На скатах длиннее 6 метров добавляют по одному аэратору на каждые 30–40 м² кровли. Без вентиляционного зазора влага не выводится из-под кровли — срок службы деревянных конструкций и самого покрытия сокращается вдвое.

Расчёт количества модулей на крышу

Чтобы рассчитать количество модульной металлочерепицы, разделите длину ската на 1000 мм (длина модуля) и умножьте на количество рядов по ширине ската с учётом нахлёста 50–70 мм. Для ската длиной 6 метров и шириной 5 метров расчёт даёт 6 рядов по высоте (6 м ÷ 1 м) и 15 рядов по ширине (5 м ÷ 0,35 м = 14,3, округляем до 15) — итого 90 модулей плюс 3–5 штук на подрезку фронтонных свесов. На практике для крыши площадью 100 м² потребуется примерно 290–300 модулей с учётом нахлёста и 3–5% запаса — это на 10–15% меньше, чем при листовой металлочерепице, за счёт отсутствия поперечных стыков и более точного раскроя.

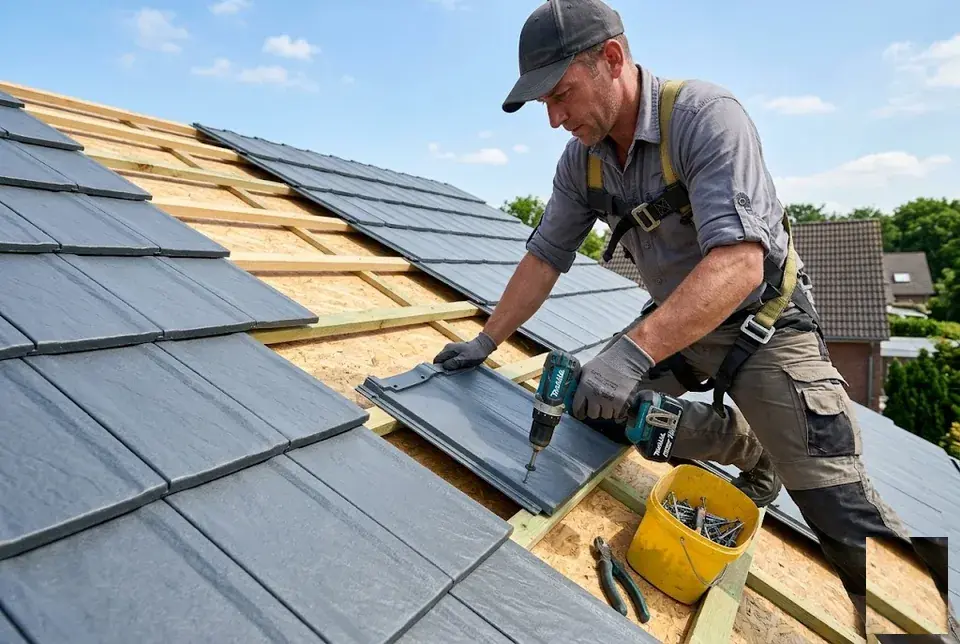

Как укладывать модульную металлочерепицу — пошаговая инструкция

Пошагово разберём процесс монтажа модульной металлочерепицы — от первого ряда до крепления конька, с указанием всех размеров и правил крепления.

Подготовка инструментов и материалов

• Шуруповёрт: обязательно с регулировкой крутящего момента — чтобы не пережать резиновую прокладку самореза и не деформировать лист.
• Ножницы по металлу: для резки модулей по месту — электрические высечные или ручные рычажные, с левым и правым поворотом для криволинейных резов.
• Уровень и рулетка: строительный уровень длиной 1,5–2 м для контроля горизонтали ряда и рулетка 5–10 м для разметки шага обрешётки.
• Шнур для разметки: разметочный шнур (малярка) для отбивки линии первого ряда — критически важен для геометрии всей кровли.
• Саморезы 4,8×28 мм: основной крепёж ради фиксации модулей к обрешётке — с шестигранной головкой и EPDM-прокладкой, цвет под покрытие.
• Использовать болгарку для резки модулей нельзя — абразивный круг перегревает металл, разрушает полимерное покрытие и ускоряет коррозию в месте реза.

Установка карнизной планки и капельника

Монтаж начинается с установки карнизной планки, которая крепится к нижней доске обрешётки саморезами 4.8×50 мм с шагом 300–400 мм и защищает лобовую доску от воды. Планка монтируется по всей длине карниза с нахлёстом 50–100 мм между соседними элементами — стык дополнительно промазывается битумной мастикой ради герметичности. Сверху на карнизную планку укладывается капельник (капельная планка): он заводится под гидроизоляционную мембрану и своим нижним краем направляет конденсат из подкровельного пространства прямо в водосточный жёлоб. Без капельника вода будет стекать по лобовой доске и стене фасада, вызывая отсыревание утеплителя и появление плесени на карнизном свесе.

Укладка первого ряда: выступ и выравнивание

Первый ряд модулей укладывается с выступом 50–70 мм за карнизную планку — это обеспечивает сток воды в жёлоб и предотвращает задувание снега под кровлю. Выступ контролируется рулеткой в нескольких точках по длине ската, а сам модуль временно фиксируется одним саморезом в верхней части, чтобы его можно было сдвинуть при выравнивании. Перед креплением первого ряда натяните шнур по линии карниза — он задаёт горизонтальность всей кровли: отклонение даже на 5 мм приведёт к перекосу последующих рядов и щелям в нахлёстах. На этом этапе проверяем не только выступ, но и параллельность первого модуля коньку — если скат имеет перекос, первый ряд выравнивается по шнуру с небольшим смещением, а не по краю обрешётки.

Крепление модулей саморезами: схема и количество

Каждый модуль крепится к обрешётке саморезами 4.8×28 мм из расчёта 6–8 штук на квадратный метр — по одному саморезу в каждую волну через одну доску обрешётки (шаг обрешётки под модульную металлочерепицу обычно 350 мм). Саморез вкручивается в нижнюю часть волны, в прогиб между гребнями, где металл прилегает к доске обрешётки — это исключает деформацию профиля и обеспечивает плотное прижатие. Вкручивать саморез нужно строго перпендикулярно поверхности модуля, под резиновую прокладку: перекос прокладки нарушает герметичность, и через 2–3 сезона в этом месте появляется ржавчина и протечка. На торцевых и коньковых участках количество саморезов увеличивают до 10–12 шт/м² — здесь ветровые нагрузки выше, и листы испытывают максимальное отрывающее усилие.

Нахлёст модулей по длине и ширине

Нахлёст модульной металлочерепицы по длине составляет 50–70 мм, по ширине — 1 волну, что обеспечивает герметичность стыков и жёсткость покрытия. При сборке модулей на скате следят, чтобы поперечный стык (по длине) приходился на доску обрешётки — тогда оба модуля крепятся к одной опоре, и нахлёст не «играет» под нагрузкой снега. Ширина перекрытия в 1 волну означает, что волна верхнего модуля ложится на волну нижнего, создавая замковое соединение — вода стекает по гребню, не затекая в стык. На пологих крышах с уклоном менее 15° нахлёст по длине увеличивают до 100 мм, а стыки дополнительно герметизируют битумной лентой или силиконовым герметиком для страховки от капиллярного подсоса.

Смещение модулей в соседних рядах (перевязка швов)

Модули в соседних рядах укладываются со смещением на половину модуля (175 мм) — это создаёт перевязку швов, аналогичную кирпичной кладке, и повышает прочность кровли. Смещение предотвращает совпадение вертикальных стыков в соседних рядах: если стыки совпадут, образуется длинная щель на всю высоту ската, через которую будет затекать вода при косом дожде или таянии снега. На практике смещение достигается тем, что в первом ряду укладывают целый модуль, во втором — начинают с половинки (обрезанной ножницами по металлу), и так чередуют ряд через ряд. Для вальмовых и шатровых крыш схему смещения рассчитывают заранее — от центра вальмы к краям, чтобы подрезки на концах были симметричными и не превышали половины модуля.

Укладка на сложных крышах: ендова и вальма

На сложных крышах ендова монтируется до укладки модулей — сначала крепится внутренняя планка ендовы по центру разжелобка, затем модули подрезаются по линии ендовы и фиксируются с отступом 50 мм от оси планки. Подрезка модулей выполняется по месту: модуль прикладывают к ендове, отмечают линию реза маркером, режут ножницами по металлу — отступ 50 мм оставляют, чтобы вода не затекала под край модуля, а стекала по планке в жёлоб. На вальмовой крыше монтаж начинают от центра вальмы к краям — это позволяет симметрично распределить модули и избежать узких подрезок на концах, которые сложно закрепить и герметизировать. Узкая подрезка шириной менее 150 мм не держится на саморезах — её отрывает ветром, поэтому на вальмах и ендовах модули пересчитывают заранее, корректируя смещение в соседних рядах.

Монтаж конька и торцевых планок

Конёк монтируется после укладки всех модулей — планки конька крепятся к верхней доске обрешётки саморезами 4.8×50 мм с нахлёстом 100–150 мм между собой и фиксацией через каждую вторую волну металлочерепицы. Под конёк обязательно укладывается уплотнитель (аэроэлемент конька) — он защищает от задувания снега и насекомых, но не препятствует вентиляции подкровельного пространства благодаря своей пористой структуре. Торцевые (ветровые) планки монтируются до конька, с нахлёстом 50–100 мм и креплением с шагом 300–400 мм — они закрывают торцы модулей от бокового ветра и придают кровле законченный вид. На коньке и торцах используют саморезы с более длинной резьбой (4.8×50 мм), чтобы надёжно зафиксировать доборный элемент через металлочерепицу к доске обрешётки — короткие саморезы 28 мм не достают до дерева на участках с двумя слоями металла.

Узлы и доборные элементы

Перечислим все доборные элементы, необходимые для завершения кровли из модульной металлочерепицы, и объясним, за что отвечает каждый из них.

Какие доборные элементы нужны для модульной металлочерепицы

Как правильно монтировать торцевую планку

Торцевая планка крепится к боковой доске обрешётки саморезами 4.8×50 мм с шагом 300–400 мм, перекрывая крайний модуль на 50–70 мм. Нахлёст между соседними планками — 80–100 мм, при этом верхняя деталь ложится поверх нижней, чтобы вода стекала, а не затекала в стык. В условиях с частыми боковыми ветрами в южных районах (Бутаковка, Медеу) особенно важно не экономить на длине перекрытия — минимальные 70 мм здесь обязательны. Планка должна заходить на верхнюю волну модуля — если закрепить её ниже, ветер будет задувать влагу под кровлю, что приведёт к гниению обрешётки.

Узлы примыкания к стенам и трубам

В местах примыкания кровли к стене или дымоходу устанавливается планка примыкания — её верхний край заводится в штробу (канавку) на стене и герметизируется кровельным герметиком. Глубина штробы — 20–30 мм, ширина — под высоту отгиба планки. Для кирпичных труб с их постоянным нагревом при топке используйте термостойкий герметик, выдерживающий до +250 °C, — обычный силиконовый через сезон даст трещины. Штроба глубиной 20–30 мм обязательна — если просто прикрутить планку к стене, вода будет затекать за неё по крепёжным отверстиям.

Организация водосточной системы

Водосточные желоба крепятся к карнизной планке на кронштейны с шагом 600–800 мм, при этом жёлоб должен иметь уклон 3–5 мм на погонный метр для самотека воды. Диаметр жёлоба выбирается под площадь ската: для типовых алматинских домов до 80 м² достаточно 100 мм, для более 120 м² — 125 мм. Водосточные трубы располагаются через каждые 10–12 метров стены, но на кровлях с ендовой их число увеличивают — каждый внутренний угол требует отдельного отвода. Кронштейны устанавливаются до монтажа модульной металлочерепицы — после завершения кровельных работ закрепить их будет сложнее, так как потребуется демонтаж крайнего ряда.

Плюсы, минусы и частые ошибки при монтаже

Взвесим плюсы и минусы модульной металлочерепицы, а также разберём самые частые ошибки, которые допускают при самостоятельном монтаже.

Плюсы модульной металлочерепицы

• Минимальные отходы: при укладке на стандартные крыши отходы составляют 3–5%, в то время как у листовой на сложных вальмовых или мансардных крышах отходы достигают 15–20%.
• Лёгкий вес модуля: каждый элемент весит 4–5 кг, поэтому один человек спокойно поднимает модули на крышу и монтирует их без аренды подъёмного крана.
• Удобство транспортировки и хранения: модули длиной до 1,2 м помещаются в легковой прицеп, а на стройплощадке их складируют компактными стопками без риска погнуть длинный лист.
• Подходит на сложных конфигураций: ендова, слуховые окна, эркеры и мансарды с ломаными скатами — модули обходят все препятствия без подрезки целого листа.
• Простота замены повреждённого элемента: если при монтаже один модуль поцарапали или погнули, его заменяют отдельно, не разбирая половину ската.

Минусы и ограничения

Главный минус модульной металлочерепицы — большее количество стыков по сравнению с листовой: на каждый метр ската приходится 2–3 замка вместо одного на всю длину. Каждый стык — потенциальное место протечки, если допущена ошибка в шаге обрешётки или затяжке саморезов. На простых двускатных крышах без окон и ендов модульная металлочерепица выходит дороже листовой на 10–15% за квадратный метр из-за большего числа замков и доборных планок. Также при заказе с завода цена модуля включает раскрой на каждый конкретный скат — переставить остатки на другую сторону крыши чаще всего не получится, так как модули правые и левые. Если крыша прямоугольная двускатная длиной 6–8 метров без выступов, выгоднее взять листовую металлочерепицу — сэкономите на материале и получите меньше стыков.

Ошибка 1 — неправильный шаг обрешётки

Самая частая ошибка — шаг обрешётки не 350 мм, а произвольный (300 или 400 мм), из-за чего замки модулей не попадают на доски и крепить их некуда. Причина в том, что домашние мастера ориентируются на шаг волны листовой металлочерепицы (350–400 мм в зависимости от профиля), но у модульной поперечный замок жёстко завязан на 350 мм — это стандарт для всех популярных профилей (Монтеррей, Каскад, Андалузия). Если обрешётку уже набили с другим шагом, единственный выход — нарастить доски контробрешёткой или добавить промежуточные рейки строго через 350 мм. Переставлять модули под шаг обрешётки нельзя: замок просто не защёлкнется, и в месте стыка останется щель 5–10 мм, куда будет задувать снег и воду.

Ошибка 2 — использование болгарки для резки

Резка модульной металлочерепицы болгаркой перегревает металл до 600–800 °C, разрушает цинковое и полимерное покрытие на 10–15 мм от линии реза и создаёт очаг коррозии, который проявится через 1–2 года. Даже если сразу закрасить место реза краской из баллончика, перегретый металл теряет защитные свойства — коррозия начнётся изнутри по краю, и краска отслоится. Правильный инструмент — ручные или электрические ножницы по металлу, которые режут без нагрева и оставляют чистый край. Для прямых длинных резов удобны высечные ножницы, для фигурных (вокруг дымохода или слухового окна) — ручные рычажные. На стройплощадке всегда держите под рукой запасные лезвия для ножниц: тупые ножницы мнут край модуля, и он перестаёт плотно входить в замок соседнего элемента.

Заключение

Подведём итоги: модульная металлочерепица — современный материал, который требует точного соблюдения технологии на всех этапах.

Главные выводы

• Модульная металлочерепица — это штучный материал с фиксированным шагом волны 350 мм, что исключает продольную резку и снижает отходы до 3–5% даже на сложных крышах.
• Главное отличие от листовой — точный шаг обрешётки 350 мм, который должен быть выдержан от первого до последнего ряда, иначе замки модулей не сойдутся.
• Монтаж начинается с выноса первого листа на 40–50 мм за карниз и ведётся слева направо или справа налево с нахлёстом в одну волну и вертикальным перехлёстом 100–150 мм.
• Основные ошибки — неправильный шаг обрешётки и резка болгаркой, обе приводят к протечкам или коррозии в течение 1–2 лет после монтажа.
• При соблюдении технологии модульная металлочерепица служит 30–50 лет и не требует специального ухода, кроме ежегодного осмотра и очистки водостоков.
