Виды сварочных работ: полный обзор способов сварки металлов, типов швов и соединений

Виды сварочных работ делятся на три класса по физическому принципу: термические (дуговая, газовая, лазерная), термомеханические (контактная, диффузионная) и механические (трением, взрывом, ультразвуком). В быту и промышленности чаще всего применяют ручную дуговую (MMA), полуавтоматическую (MIG/MAG) и аргонодуговую (TIG) сварку — каждая подходит под свои металлы и толщины.

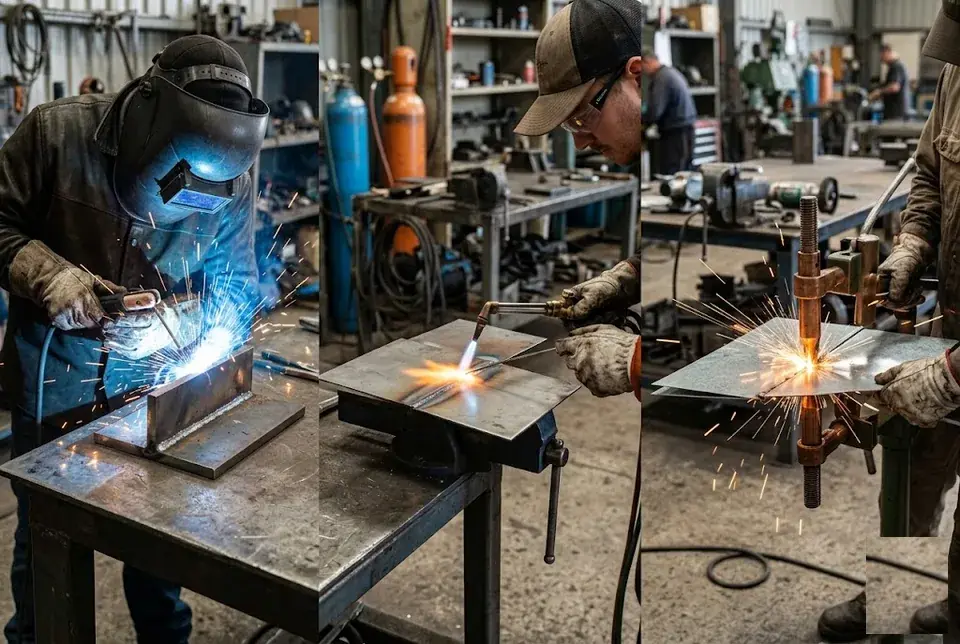

Классификация видов сварки по физическому принципу

Виды сварочных работ делятся на три класса по источнику энергии: термические, термомеханические и механические. Разберём каждый класс с примерами методов.

Термическая сварка: дуговая, газовая, лазерная, плазменная, электрошлаковая

Термическая сварка — самый распространённый класс, где металл нагревается до расплавления без внешнего давления; к нему относятся дуговая, газовая, лазерная, плазменная и электрошлаковая сварка. Внутри дуговой выделяют три основных метода: ручная штучным электродом (MMA), полуавтоматическая в среде защитного газа (MIG/MAG) и аргонодуговая неплавящимся электродом (TIG) — все они работают в диапазоне температур дуги от 3000 до 5000 °C. Газовая сварка использует пламя от сгорания ацетилена или пропана с кислородом, её температура достигает 3200 °C, что делает её эффективной на тонкостенных конструкциях (до 3–4 мм) и цветных металлов. Лазерная и плазменная сварка дают узкий шов с минимальной зоной термического влияния, что критично на прецизионных деталях и нержавейке. Дуговая сварка даёт температуру дуги до 5000 °C, газовая — до 3200 °C, поэтому на толстом металле (от 20 мм) дуговые методы эффективнее газовых.

Термомеханическая сварка: контактная и диффузионная

Термомеханическая сварка сочетает нагрев металла до пластичного состояния с приложением давления — основные методы: контактная (точечная, стыковая, шовная) и диффузионная сварка. Контактная точечная сварка, самый массовый способ в промышленности, соединяет листы через электрическое сопротивление между медными электродами: за 0,1–0,5 секунды ток до 100 кА разогревает место контакта до 900–1200 °C, формируя литое ядро диаметром 5–12 мм. Стыковая контактная сварка применяется на прутках, трубах и рельсах — на алматинских предприятиях этот метод используют в соединении арматуры на строительстве монолитных зданий. Диффузионная сварка, напротив, работает в вакууме при нагреве до 0,7–0,9 температуры плавления и давлении до 50 МПа, соединяя металл за счёт взаимной диффузии атомов. Контактная точечная сварка — основной метод в автомобилестроении: кузов современного авто содержит 3000–5000 сварных точек.

Механическая сварка: трением, взрывом, ультразвуком

Механическая сварка соединяет металлы давлением без нагрева до расплавления — к этому классу относятся сварка трением, взрывом и ультразвуковая сварка. Сварка трением, самый технологичный из механических методов, вращает одну деталь относительно другой с частотой 1000–6000 об/мин под осевым усилием: за 2–10 секунд на стыке выделяется тепло, пластифицирующее металл, после чего вращение останавливается, а давление фиксирует соединение. Ультразвуковая сварка, популярная в электронике и приборостроении, соединяет тонкие листы (0,1–3 мм) и полимеры через высокочастотные колебания (20–60 кГц) — в алматинских мастерских этим методом пакуют аккумуляторные сборки и ремонтируют пластиковые корпуса. Сварка взрывом, нишевый способ при плакировании (нанесение коррозионностойкого слоя на дешёвый металл), разгоняет лист-метатель до 200–600 м/с, создавая на границе раздела волнообразный профиль. Сварка трением используется в соединении разнородных металлов (например, сталь с алюминием), которые невозможно сварить дуговыми методами из-за разной температуры плавления.

Сравнительная таблица классов сварки по физическому принципу

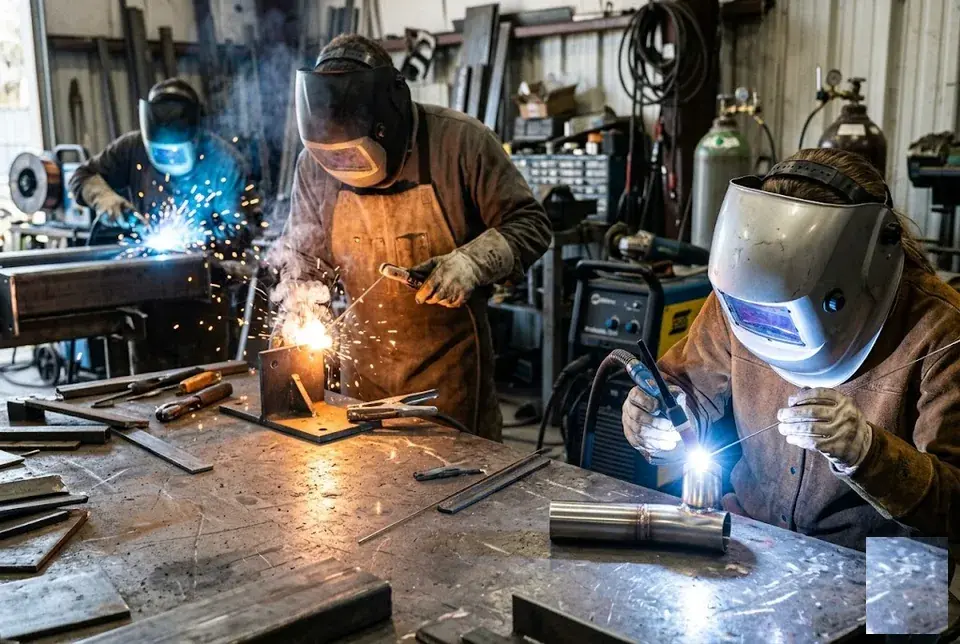

Дуговая сварка: MMA, MIG/MAG, TIG и другие способы

Дуговые методы — основа сварочного производства: от бытового ремонта до заводских конструкций. Основные способы сварки дугой — MMA, MIG/MAG, TIG, под флюсом и порошковой проволокой. Разберём пять основных способов — от простой ручной дуговой до специализированной сварки под флюсом — с оборудованием, нюансами и реальными задачами.

Ручная дуговая сварка (MMA): оборудование, электроды, применение

Ручная дуговая сварка (MMA — Manual Metal Arc) использует покрытый электрод, который плавится и создаёт шов; оборудование — сварочный инвертор, держатель электрода и зажим массы. Покрытие электрода при горении дуги выделяет газовое облако, защищающее сварочную ванну от кислорода и азота, а шлак застывает сверху шва коркой. Диаметр электрода подбирают под толщину металла: на лист 2 мм берут 2,5 мм электрод и ток 70–90 А, на 5 мм — 3,25 мм и 110–140 А. Инверторные аппараты Resanta САИ-160 или FoxWeld 1800 Master весят 4–6 кг и работают от бытовой сети 220 В — это стандарт в гараже и на стройке. Новичку оптимальны электроды диаметром 3 мм и ток 90–120 А — с ними проще контролировать дугу и меньше риск прожечь металл.

Полуавтоматическая сварка MIG/MAG: чем отличается MIG от MAG

MIG (Metal Inert Gas) использует инертный газ аргон, MAG (Metal Active Gas) — активный газ CO₂ или смесь; MIG применяют на алюминии и нержавейке, MAG — на углеродистой стали. В обоих случаях сварочная проволока (сплошная, диаметром 0,6–1,2 мм) подаётся автоматически через горелку, а газ поступает из баллона через редуктор с расходом 8–15 л/мин. Наиболее популярна проволока ER70S-6 (1 мм) на сталь — она даёт стабильную дугу и мало брызг на токах 150–220 А. Полуавтомат Aurora Speedway 200 или Kemppi MinarcMig 200 — типичные аппараты в автосервисах и кузовном ремонте: они варят кузовной металл 0,8 мм без прожога и стыкуют рамы 4–5 мм за один проход. Смесь аргона 82% + CO₂ 18% (так называемая «тройка») считается универсальной в полуавтомате: она даёт меньше брызг, чем чистый CO₂, и глубже проплавление, чем чистый аргон.

Аргонодуговая сварка TIG: особенности и применение

TIG (Tungsten Inert Gas) — аргонодуговая сварка неплавящимся вольфрамовым электродом с присадочным прутком, обеспечивающая самый аккуратный и точный шов без брызг. Дуга горит между вольфрамовым стержнем (обычно 2% лантанированного — WL20) и деталью, а присадка — пруток того же состава, что и основной металл: ER4043 на алюминий, ER308L на нержавейку — подаётся левой рукой. Аппараты Fubag TIG 200 DC или BlueWeld Tig 220 AC/DC работают на постоянном токе под сталь и на переменном под алюминий, позволяя регулировать частоту импульсов на тонких листах. TIG — единственный дуговой метод, которым можно варить алюминий толщиной от 0,5 мм без риска прожога, но скорость сварки в 2–3 раза ниже, чем у полуавтомата.

Сварка под флюсом и порошковой проволокой (FCAW)

Сварка под флюсом защищает дугу слоем сыпучего флюса, что даёт высокое качество шва на толстом металле (от 10 мм); FCAW (Flux-Cored Arc Welding) использует порошковую проволоку, которая создаёт защиту сама, без внешнего газа. Под флюсом работают на автоматических установках — например, тракторы ADF-1000 на заводские балки и трубопроводы: флюс (АН-348А или ОСЦ-45) подаётся из бункера перед дугой, а шлак легко сбивается после остывания. FCAW популярна на открытых площадках и при монтаже конструкций — проволока E71T-1 (диаметр 1,2 мм) варит на ветру без газового баллона, хотя даёт больше брызг, чем MIG. Сварка под флюсом — лидер по производительности среди дуговых методов: за один проход можно сварить металл толщиной до 30 мм, но только в нижнем положении.

Сравнение дуговых способов сварки: таблица

Домашней мастерской оптимален MMA-инвертор (от 15 000 тг), автосервису — MIG/MAG полуавтомат (от 80 000 тг), на тонкие работы — TIG (от 120 000 тг).

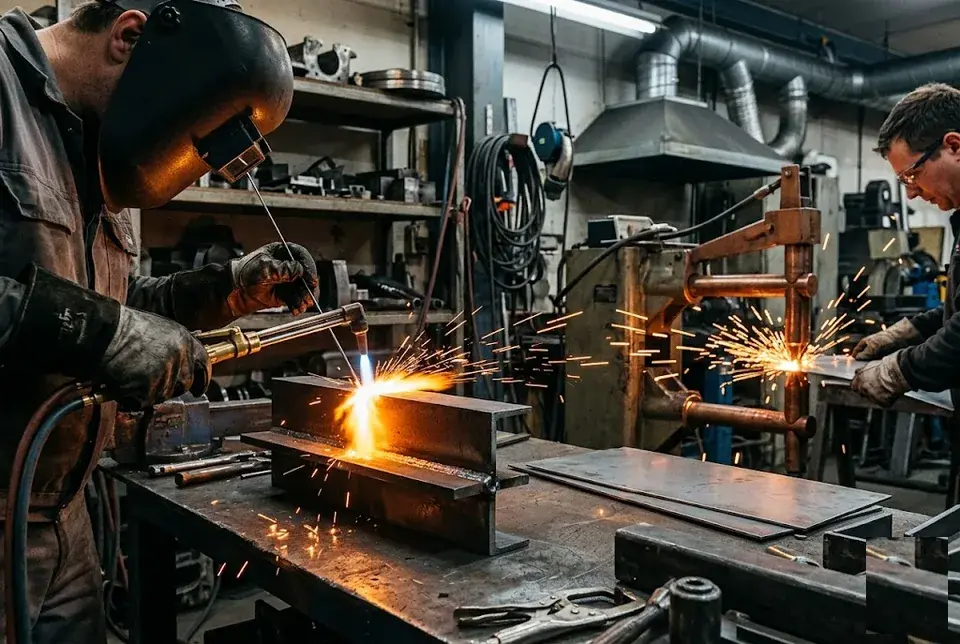

Газовая и контактная сварка: где применяются

Газовая и контактная сварка — классические методы, которые не теряют актуальности. Газовая универсальна в ремонте, контактная незаменима в массовом производстве.

Газовая сварка: ацетилен-кислород, оборудование, особенности

Газовая сварка использует пламя ацетилена с кислородом (температура до 3200 °C) и присадочный пруток; оборудование включает баллоны, редукторы, рукава и горелку. В отличие от дуговых методов, пламя не требует электричества и легко регулируется по мощности — от тонкой пайки радиатора до резки листа 30 мм. Ацетилен даёт восстановительную зону пламени, которая защищает сварочную ванну от окисления, что важно на цветных металлах и тонкостенных трубах. При сварке латуни и бронзы используют нейтральное пламя, на алюминий — с избытком кислорода. В практике PROFI-DOM газовый пост чаще всего собирают на базе баллонов 40 л: ацетиленового (давление 1,5 атм) и кислородного (150 атм), с редукторами БАМО и горелкой Г2. Газовая сварка — единственный метод, которым можно варить чугун без предварительного подогрева до 600 °C, что критично при ремонте чугунных корпусов и блоков двигателей.

Контактная сварка: точечная, стыковая, шовная

Контактная сварка соединяет металлы давлением и электрическим током без присадочных материалов; делится на точечную (кузовной ремонт), стыковую (прутки, арматура) и шовную (герметичные швы). Точечные машины выдают ток 8–30 кА при усилии сжатия 200–800 кг: на сталь 1 мм достаточно 10 кА, на оцинковке — на 20% больше из-за переходного сопротивления покрытия. Стыковая сварка оплавлением применяется на заводах при сращивании арматуры диаметром 12–40 мм — шов по прочности не уступает основному металлу. Шовная (роликовая) сварка даёт герметичный шов на бензобаках и радиаторах: ролики катятся по стыку, формируя перекрывающиеся точки с шагом 2–5 мм. Точечная сварка — основной метод в кузовном ремонте: одна точка выдерживает нагрузку до 500 кг на срез, а весь кузов содержит 3000–5000 точек.

Лучевые и плазменные методы: лазерная и плазменная сварка

Лазерная сварка использует сфокусированный луч при прецизионном соединении тонких деталей (от 0,1 мм), плазменная — сжатую дугу с температурой до 30 000 °C при высокоскоростной сварке. Волоконные лазеры мощностью 1–4 кВт варьируют нержавейку и титан толщиной до 3 мм со скоростью до 5 м/мин — в алматинских цехах по изготовлению медицинских изделий это основной метод. Плазменная сварка (микроплазма от 0,5 А) позволяет соединять фольгу 0,05 мм без прожога, что недоступно ни одному дуговому способу. Плазмотроны работают на аргоне или аргоноводородной смеси, сжатая дуга даёт узкий шов 2–5 мм при минимальном проплавлении кромок. Лазерная сварка даёт минимальную зону термического влияния (0,1–0,5 мм), поэтому её применяют в электронике и медицине, где нельзя перегреть соседние элементы.

Типы сварных соединений и виды сварных швов

Эта базовая классификация — то, что должен знать каждый сварщик. От правильного выбора соединения зависит прочность всей конструкции.

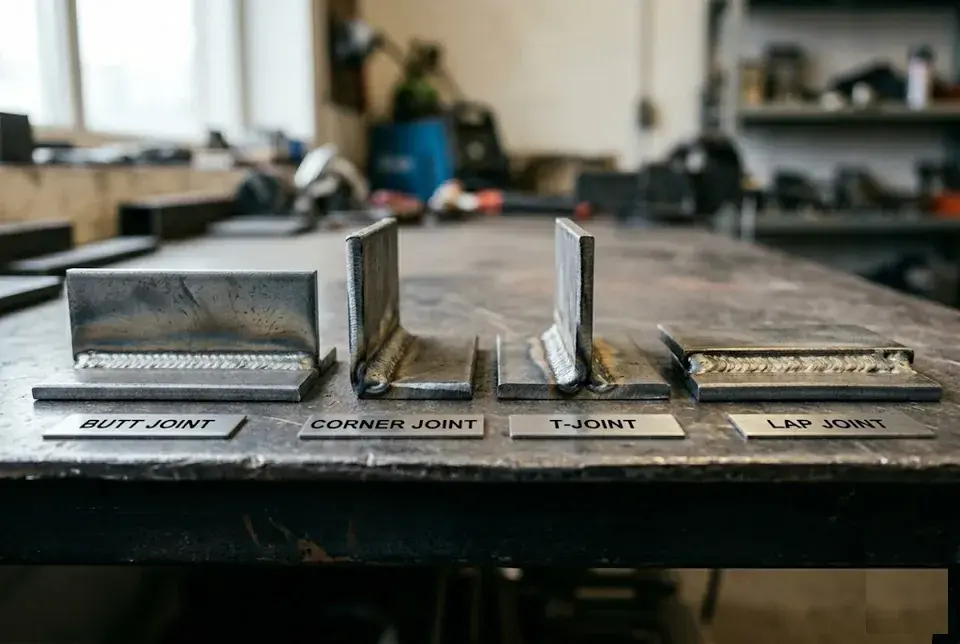

Пять типов сварных соединений: стыковое, угловое, тавровое, нахлёсточное, торцевое

Стыковое соединение — самое прочное (детали в одной плоскости), угловое — под углом, тавровое — Т-образное, нахлёсточное — одна деталь на другой, торцевое — боковыми поверхностями. В бытовом ремонте чаще всего встречаются стыковые и угловые: на них варят ворота, калитки и рамы теплиц. Тавровое идёт на заводские балки и колонны, где нагрузка идёт перпендикулярно шву. Нахлёсточное соединение популярно в кузовном ремонте — на тонких листах до 2 мм его легче выполнить без прожога, но оно даёт утолщение в зоне шва. Торцевое применяется реже — в основном на тонкостенных трубах радиаторов или выхлопных систем, где нет места под нахлёст. Стыковое соединение выдерживает нагрузку на разрыв до 95% от прочности основного металла, а нахлёсточное — только 60–70%, поэтому на несущих конструкциях выбирают стык.

Классификация швов по положению: нижний, горизонтальный, вертикальный, потолочный

По положению швы делятся на нижний (в горизонтальной плоскости — самый простой), горизонтальный (на вертикальной плоскости), вертикальный (снизу вверх или сверху вниз) и потолочный (над головой — самый сложный). Нижний шов даёт максимальную производительность: сварщик не тратит усилия на удержание ванны — металл сам стелется ровно, скорость достигает 15–20 м/ч на MMA. Горизонтальный шов требует ведения электрода под углом 45–60°, чтобы наплавленный металл не стекал вниз. Вертикальный чаще варят снизу вверх — так глубже провар, но скорость ниже на 30–40% по сравнению с нижним. Потолочный шов требует снижения тока на 15–20% по сравнению с нижним и короткой дуги — иначе расплавленный металл капает на сварщика, а шов получается непроваренным.

Таблица: типы соединений и рекомендуемые методы

На тонком металле (до 2 мм) в нахлёсточном соединении лучше всего подходит MIG/MAG или TIG — MMA даёт высокий риск прожога, а газовая сварка слишком медленная и греет большую зону.

Как подготовить кромки под сварку: разделка и скос

На металле толщиной более 5 мм требуется разделка кромок — скос под углом 30–45°, чтобы обеспечить провар корня шва; на тонком металле (до 3 мм) разделка не нужна. По ГОСТ 5264-80 на стыковых соединениях на листах 6–20 мм применяют V-образную разделку с притуплением 1–2 мм, чтобы электрод не проваливался сквозь зазор. X-образную разделку (с двух сторон) используют на металле от 20 мм — она снижает объём наплавленного металла вдвое по сравнению с V-образной и уменьшает деформации от усадки. На трубах магистральных газопроводов часто делают U-образную разделку — она даёт плавный переход и меньше концентраторов напряжений. V-образная разделка кромок — самая распространённая: она даёт доступ к корню шва сварщику и снижает расход электродов на 20–30% по сравнению с X-образной.

Как выбрать вид сварки под металл и толщину

Виды сварки металла различаются по материалу, толщине и требуемому качеству шва. Разберём, какой метод подходит на сталь, нержавейку, алюминий, чугун и медь.

Сварка углеродистой стали: от тонкого листа до толстого проката

Углеродистая сталь — самый универсальный материал: на толщине до 3 мм подходит MIG/MAG или TIG, от 3 до 20 мм — MMA или MIG/MAG, свыше 20 мм — сварка под флюсом или газовая. Ручная дуговая сварка (MMA) использует покрытый электрод, который расплавляется и защищает шов от окисления — на стали 5–12 мм это основной метод в быту и на стройплощадке. MIG/MAG с проволокой 0,8–1,2 мм и смесью аргона с CO₂ даёт высокую производительность на листах 3–10 мм и почти не требует зачистки шлака. На стали толщиной 1–2 мм (кузовной ремонт) оптимален MIG/MAG с проволокой 0,6–0,8 мм и током 40–80 А — MMA на таких толщинах даёт прожоги из-за высокой плотности тока.

Сварка нержавеющей стали: MIG/MAG, TIG, MMA

Нержавеющую сталь варят MIG/MAG с проволокой из нержавейки и смесью аргона 98% + CO₂ 2%, TIG с присадочным прутком или MMA специальными электродами (например, ЦЛ-11). MIG/MAG на листах от 3 мм — самый быстрый метод в сварке пищевых ёмкостей или поручней, но требует точной настройки подачи проволоки: слишком высокая скорость вызывает поры в шве. MMA электродами ЦЛ-11 незаменим в полевых условиях, где нет баллона с газом, но после сварки нужна обязательная зачистка окалины щёткой. TIG — лучший выбор на нержавейке толщиной до 3 мм: он не даёт окалины и сохраняет коррозионную стойкость шва, тогда как MMA может вызвать межкристаллитную коррозию при неправильном режиме.

Сварка алюминия: TIG, MIG, газовая

Алюминий варят TIG на переменном токе (толщина 0,5–6 мм), MIG с аргоном и алюминиевой проволокой (от 3 мм) или газовой сваркой с флюсом; обычный MMA-инвертор на алюминии не подходит. TIG на алюминии толщиной 1–3 мм даёт чистый, герметичный шов без брызг — это стандарт в ремонте радиаторов, баков и профилей. MIG с импульсным режимом и проволокой 1,2 мм на листах от 4 мм позволяет сваривать алюминиевые рамы за один проход без подрезов. Газовая сварка ацетилен-кислородной горелкой с флюсом АФ-4А применяется на алюминии толщиной до 2 мм, но шов получается менее прочным, чем TIG. Перед сваркой алюминия обязательно удаляют оксидную плёнку механически (щёткой из нержавейки) и обезжиривают — иначе шов получается пористым и непрочным.

Сварка чугуна и меди: специальные методы

Чугун варят газовой сваркой (с подогревом до 400–600 °C) или MMA специальными электродами (например, ОЗЧ-2); медь — TIG с аргоном или газовой сваркой с флюсом из-за высокой теплопроводности. Газовая сварка ацетилен-кислородной горелкой на чугуне толщиной 5–20 мм — классика ремонта блоков двигателей и корпусов редукторов, так как медленный нагрев снижает риск трещин. MMA электродами ОЗЧ-2 удобнее в мелком ремонте чугунных труб или корпусов насосов на месте, но шов требует медленного охлаждения в асбесте. TIG на меди толщиной 1–3 мм даёт плотный шов без пор, а газовая сварка с флюсом ПВ-200 — на листах от 3 мм. Медь отводит тепло в 5 раз быстрее стали, поэтому качественный шов требует предварительного подогрева до 300–500 °C и ток на 30–50% выше, чем у стали той же толщины.

Таблица выбора способа сварки по материалу и толщине

Плюсы и минусы основных способов сварки

У каждого метода сварки есть сильные и слабые стороны. Разберём преимущества и недостатки четырёх основных техник — чтобы вы могли выбрать подходящую под свою задачу.

Ручная дуговая сварка (MMA): плюсы и минусы

MMA — самый доступный и простой на старте способ: оборудование стоит от 15 000 тг, не требует газа, подходит на стали, чугуне и нержавейке, но даёт много шлака и требует зачистки шва. Сварочный инвертор с покрытым электродом легко найти в любом магазине — от «Технодома» до «Сулпака», а расходники продаются на любом строительном рынке за 200–500 тг за пачку. Метод работает при ветре и на улице, не боится ржавчины и грязи на металле, поэтому его часто используют в ремонте заборов, ворот, каркасов теплиц и рам. Главный минус MMA новичку — сложность контроля дуги: при неправильной длине дуги электрод «прилипает» к детали, а шов получается с подрезами или непроваром.

Полуавтоматическая сварка MIG/MAG: плюсы и минусы

MIG/MAG — самый производительный и удобный способ на средних толщинах: высокая скорость сварки (до 10 м/ч), минимальное количество шлака, не требует частой зачистки, подходит на стали, нержавейке и алюминии. Сварочная проволока подаётся автоматически, а защитный газ (CO₂ или Ar) защищает ванну от воздуха — это даёт гладкий и плотный шов без окалины. В практике PROFI-DOM MIG/MAG используют в кузовном ремонте, при изготовлении навесов, лестниц и ограждений, так как метод в 2–3 раза быстрее MMA на одинаковой толщине металла. Главный минус MIG/MAG — зависимость от газа: при ветре на открытой площадке защитное облако сдувается, и шов получается пористым, поэтому на улице лучше MMA или порошковая проволока.

Аргонодуговая сварка TIG: плюсы и минусы

TIG — самый качественный и аккуратный способ сварки: шов получается ровным, без брызг и шлака, подходит на нержавейке, алюминии, меди и тонких листах от 0,5 мм. Вольфрамовый электрод не плавится, а присадочная проволока подаётся вручную — это даёт полный контроль над ванной и минимальную деформацию детали. По городу TIG часто выбирают в ремонте выхлопных систем, изготовления нержавеющих поручней и пищевого оборудования, где важна эстетика шва и герметичность. TIG требует высокой квалификации сварщика и двух рук (горелка + присадочная проволока), поэтому скорость сварки в 2–3 раза ниже, чем у MIG/MAG, и оборудование стоит от 200 000 тг.

Газовая сварка: плюсы и минусы

Газовая сварка — универсальный способ на тонких листах (до 3 мм), цветных металлов и чугуна: не требует электричества, подходит в ремонте в полевых условиях, но даёт широкую зону термического влияния. Ацетилен и кислород смешиваются в горелке, создавая пламя до 3150 °C, которое плавит кромки детали — это позволяет варить алюминий, медь и латунь без дорогого TIG-оборудования. На местных стройках и в гаражных мастерских газовую сварку применяют в пайке радиаторов, ремонте труб и соединения тонкостенных профилей, где дуговой метод прожигает металл. Из-за медленного нагрева газовая сварка деформирует тонкие детали сильнее дуговой, поэтому на точных работах по нержавейке или алюминию лучше выбрать TIG.

Заключение

Разобравшись с основными сварочными работами и типами швов, новичку проще выбрать оборудование и не ошибиться с методом под свою задачу — сведём ключевые моменты в чек-лист.

Главные выводы

• Виды сварочных работ делятся на три группы: термическая (дуговая, газовая, лучевая), термомеханическая (контактная) и механическая (трением, ультразвуком).
• Дуговые способы — основа промышленной сварки: MMA — на сталь и чугун, MIG/MAG — на производительную работу, TIG — на нержавейку и алюминий.
• Тип соединения и положение шва влияют на прочность: стыковые — самые надёжные, угловые и тавровые — на рамы, потолочные — самые сложные.
• Выбор способа под металл и толщину — ключ к качеству: на тонких листах (до 3 мм) — TIG и газовая, на средних (3–10 мм) — MIG/MAG, на толстых (свыше 10 мм) — MMA и под флюсом.
• Плюсы и минусы каждого метода: MMA — дёшево, но много шлака; MIG/MAG — быстро, но требует газа; TIG — качественно, но медленно и дорого; газовая — универсально, но деформирует детали.
