Сварка полуавтоматом для начинающих: как варить полуавтоматом с нуля — пошаговое руководство

Сварка полуавтоматом — это процесс, при котором электродная проволока подаётся автоматически, а зона сварки защищается газом (MIG/MAG) или обходится без него с порошковой проволокой. Новичку главное — правильно настроить напряжение и скорость подачи под толщину металла, выставить полярность и освоить угол горелки 10–15°.

Что такое сварка полуавтоматом и как она работает

Объясним, как варить полуавтоматом проще всего: принцип работы, разницу между MIG и MAG и почему этот метод самый простой для обучения.

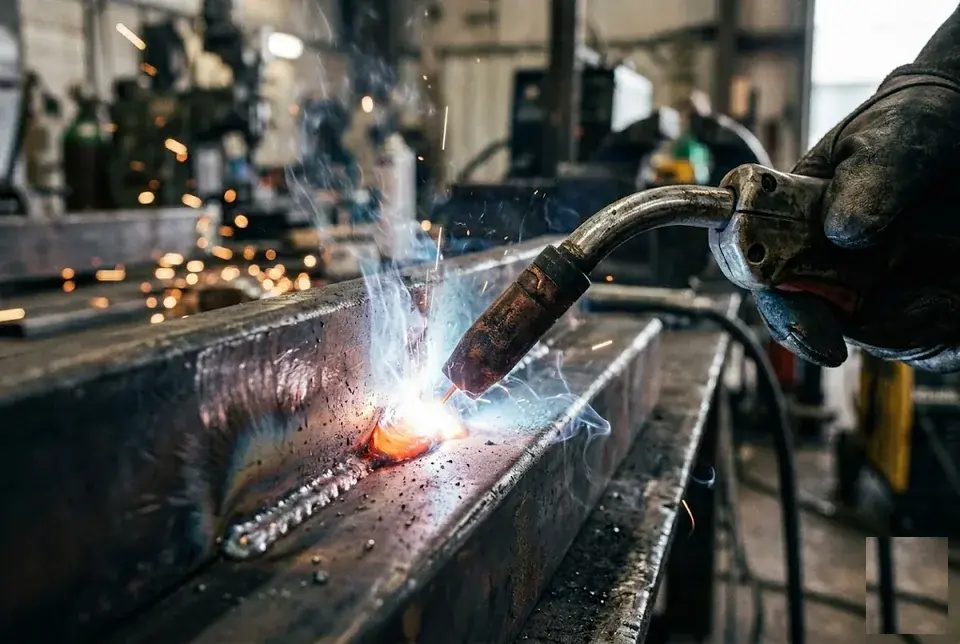

Устройство сварочного полуавтомата — подача проволоки и защитный газ

Сварочный полуавтомат состоит из трёх основных узлов: источника тока, подающего механизма с катушкой проволоки и горелки, через которую проволока и газ поступают в зону сварки. Источник выдаёт постоянное напряжение, а подающий механизм протягивает проволоку с заданной скоростью — эти два параметра и определяют режим. Газовый клапан в горелке открывается одновременно с нажатием кнопки, и поток CO₂ или смеси Ar+CO₂ вытесняет воздух из сварочной ванны, защищая расплавленный металл от окисления. Именно автоматическая подача проволоки делает процесс непрерывным и стабильным — сварщику остаётся только вести горелку вдоль шва, не отрываясь для замены электрода. Перед первой настройкой убедитесь, что ролик подающего механизма совпадает с диаметром проволоки: 0,8 мм на тонкий металл до 2 мм, 1,0 мм на конструкционную сталь — иначе проволока будет пробуксовывать или деформироваться.

MIG и MAG — в чём разница и какой режим выбрать новичку

MIG-сварка использует инертный газ (аргон) и применяется на цветные металлы — алюминий, нержавейку, медь, а MAG — активный газ (чистый CO₂ или смесь Ar+CO₂) для чёрной стали; новичку на обычный металл достаточно MAG. Разница в типе газа напрямую влияет на поведение дуги: на чистом CO₂ дуга жёстче, глубина проплавления больше, но и брызг на поверхности шва в 2-3 раза выше, чем на смеси 80% Ar + 20% CO₂. Смесь Ar+CO₂ даёт мягкое горение дуги и гладкий шов без лишних брызг — это упрощает контроль ванны и снижает время на зачистку после сварки. На тонкий металл до 1,5 мм выбирайте смесь Ar+CO₂ — на чистом CO₂ дуга прожигает кромку из-за высокой плотности тепла. Если варите в гараже без доступа к смеси, чистый CO₂ тоже подойдёт, но держите скорость подачи проволоки на 10-15% ниже, чем по таблице на корпусе аппарата.

Почему полуавтомат считается лучшим выбором для начинающих

Полуавтомат прощает ошибки новичка благодаря автоматической подаче проволоки — сварщику не нужно контролировать длину дуги движением руки, как при ручной дуговой сварке электродом. В MMA-сварке расстояние между электродом и деталью меняется вручную, и малейший срыв дуги ведёт к залипанию или непровару, а в MIG/MAG проволока подаётся с постоянной скоростью, и дуга горит стабильно, пока вы держите горелку на расстоянии 8-12 мм от металла. При правильной настройке напряжения и подачи аппарат сам регулирует перенос капли — короткой дугой для тонкого металла или струйным переносом для толстого. Главное преимущество новичку — стабильность дуги: задача сварщика сводится к ведению горелки с равномерной скоростью 2-4 мм/с. Попробуйте перед первым швом прочертить маркером линию на заготовке и вести горелку строго по ней — это тренирует равномерность движения и исключает рывки, которые дают наплывы и подрезы.

Оборудование и расходники для полуавтомата

Сварка полуавтоматом для начинающих стартует с правильного комплекта: разберём всё от аппарата до расходников и как они влияют на качество шва.

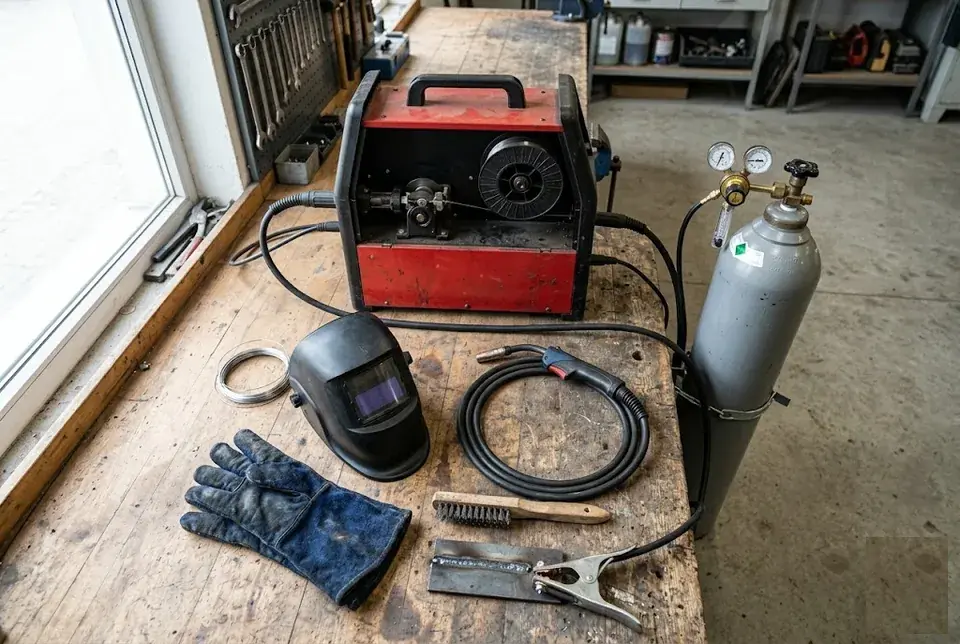

Из чего состоит сварочный полуавтомат — горелка, подающий механизм, ролики

В состав полуавтомата входят: источник тока, подающий механизм с двумя роликами (гладкий под сплошную проволоку и насечённый под порошковую), горелка со сменным наконечником и соплом. Подающий механизм — сердце аппарата: он протягивает проволоку из катушки через канал подачи к горелке. Ролики бывают стальными (под сплошную проволоку 0.6–1.0 мм) и с насечкой (под порошковую — насечка не даёт ей проскальзывать). Прижимной ролик сверху регулирует усилие прижатия: слишком слабо — проволока буксует, слишком сильно — деформируется или сминается. В бюджетных моделях (типа Resanta SAI-200) стоит один универсальный ролик с переворотом канавки, в профессиональных (Fubag, Aurora) — два раздельных ролика под разные диаметры. Подающий ролик должен совпадать с диаметром проволоки — на 0.8 мм нужен ролик с канавкой 0.8, иначе проволока будет проскальзывать или деформироваться.

Наконечник, сопло и канал подачи — что нужно знать

Токопроводящий наконечник передаёт сварочный ток на проволоку, сопло направляет защитный газ, а канал подачи (спираль внутри шланга) направляет проволоку от подающего механизма к горелке. Наконечник — самый быстроизнашивающийся расходник: медный, с отверстием под конкретный диаметр проволоки (0.8, 1.0, 1.2 мм), он перегревается на каждом длительном шве. Сопло бывает коническим (для точного направления газа в стык) и цилиндрическим (для широкого шва при больших токах). Канал подачи — тефлоновая спираль внутри рукава горелки: под алюминиевую проволоку нужен строго тефлоновый (стальной царапает мягкий алюминий), под стальную — стальной или тефлоновый без разницы. На длинных горелках (3–4 метра) износ канала выше — при каждом рывке подачи проверяй спираль на заусенцы. Наконечник изнашивается быстрее всего — на каждом перегреве или залипании проволоки его нужно менять, иначе дуга становится нестабильной.

Баллон и редуктор — подключение газа

Баллон с газом подключается через редуктор, который снижает давление до рабочего (5–15 л/мин) и поддерживает постоянный расход независимо от остатка газа в баллоне. На сварку в среде CO₂ (MAG) используют баллоны на 20–40 литров с углекислотным редуктором — он имеет подогреватель (без него при высоком расходе редуктор обмерзает). Под смесь Ar+CO₂ (MIG) подходит универсальный редуктор с ротаметром (например, REKANT РК-10) — расход выставляется поплавком, а не манометром. В алматинских магазинах («СварКом», «ТД Автоген») баллоны продают в обмен: сдаёшь пустой — получаешь полный, без залога за тару. Редуктор нужно настраивать при открытом газовом клапане горелки — иначе показания расхода будут завышены, и при сварке газа окажется меньше, чем нужно.

Защитная экипировка — маска, перчатки, одежда

Минимальный набор защиты сварщика: маска-хамелеон с автоматическим затемнением, краги (перчатки сварщика), плотная куртка из негорючего материала и закрытая обувь. Маска-хамелеон затемняется за доли секунды в момент зажигания дуги — степень затемнения регулируется от DIN 9 (на малых токах 30–60 А) до DIN 13 (на токах 200+ А). Краги лучше брать спилковые (из толстой кожи) — они выдерживают искры и не горят, в отличие от хлопчатобумажных перчаток. Куртка из брезента или спилка — обязательна: синтетическая одежда плавится от искр и прилипает к коже. В местных магазинах («Инструм» на Толе би, «СварКом») маску-хамелеон можно купить за 15–25 тыс. тенге, комплект краг — за 3–5 тыс. тенге. Маска-хамелеон окупается на первом же шве — не нужно опускать и поднимать щиток рукой, что особенно важно при сварке полуавтоматом, где обе руки заняты горелкой и деталью.

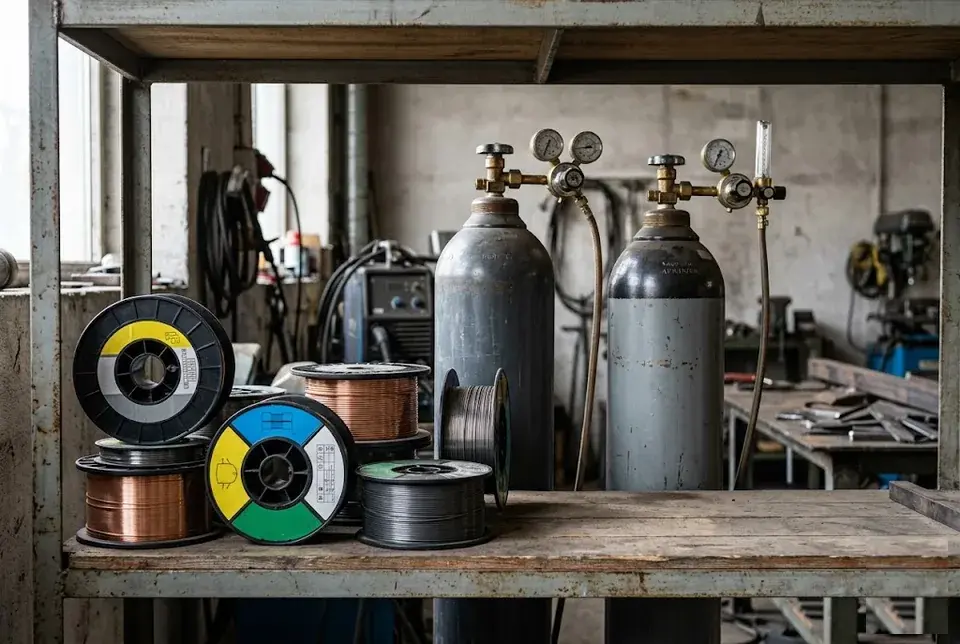

Какую проволоку и газ выбрать для полуавтомата

Разберём, какую проволоку и газ выбрать под конкретные задачи — от тонкого листа до толстого металла, с газом и без газа.

Сплошная проволока ER70S-6 — универсальный выбор для MIG/MAG

Сплошная проволока ER70S-6 диаметром 0.8 мм — самый распространённый выбор на сварку чёрной стали толщиной 0.8–2 мм, она даёт стабильную дугу и минимальное количество брызг с правильной настройкой. На металл 2–5 мм берут диаметр 1.0 мм — он даёт более высокую скорость наплавки, но требует большей силы тока (130–180 А) и расхода газа 10–14 л/мин. Проволока ER70S-6 содержит раскислители (кремний и марганец), которые связывают кислород в сварочной ванне — это снижает риск пор даже на металле с лёгкой коррозией. На тонком листе до 1 мм лучше использовать диаметр 0.6 мм с током 30–50 А, иначе дуга прожжёт деталь. Перед покупкой проверяйте упаковку на герметичность — влажная проволока даёт брызги и поры, даже если газ и настройки выставлены идеально.

Порошковая самозащитная проволока — когда газ не нужен

Порошковая самозащитная проволока содержит флюс внутри оболочки, который при горении дуги выделяет защитный газ — это позволяет варить без баллона, но требует смены полярности на прямую (DCEN). Диаметр 0.8 мм подходит на металл 1.5–3 мм, 1.0 мм — на 3–6 мм, а 1.2 мм — на 6–8 мм, ток при этом выставляют от 120 до 220 А в зависимости от толщины. После сварки порошковой проволокой на шве остаётся слой шлака — это нормально, его нужно отбивать молотком, но сам шов под шлаком получается плотным и прочным. На улице ветер не мешает, в отличие от сварки с газом, что делает этот вариант основным для ремонта заборов, теплиц и гаражных конструкций. При сварке порошковой проволокой вылет (расстояние от сопла до детали) держите 15–20 мм — если меньше, дуга нестабильна, если больше, снижается защита и появляются поры.

Сравнение сплошной и порошковой проволоки

На тонком металле до 2 мм сплошная проволока с газом даёт более аккуратный шов без шлака, а порошковая лучше подходит для толстого металла на улице.

Какой газ лучше — чистый CO2 или смесь Ar+CO2

Чистый CO2 дешевле и даёт глубокое проплавление, но больше брызг; смесь Ar+CO2 82/18 дороже, но шов получается чище, а дуга стабильнее — для новичка смесь предпочтительнее. Расход газа у сплошной проволоки 0.8 мм составляет 8–10 л/мин, для 1.0 мм — 10–14 л/мин, при этом на смеси Ar+CO2 можно снизить расход на 15–20% за счёт лучшей ионизации дуги. Чистый CO2 требует более высокой скорости подачи проволоки на 10–15% ради той же силы тока, иначе дуга горит нестабильно. На смеси Ar+CO2 легче контролировать сварочную ванну — дуга мягче, и проволока плавится более равномерно, что снижает риск прожога на тонком металле. Если бюджет ограничен, начинайте с чистого CO2 — он стоит 3000–4000 тенге за баллон 40 л, но при первом же опыте с брызгами переходите на смесь, разница в чистоте шва окупит разницу в цене.

Настройка сварочного полуавтомата — напряжение, подача, полярность

Правильная настройка полуавтомата — основа качественного шва. Разберём, как выставить напряжение, скорость подачи, полярность и вылет проволоки под конкретную толщину металла.

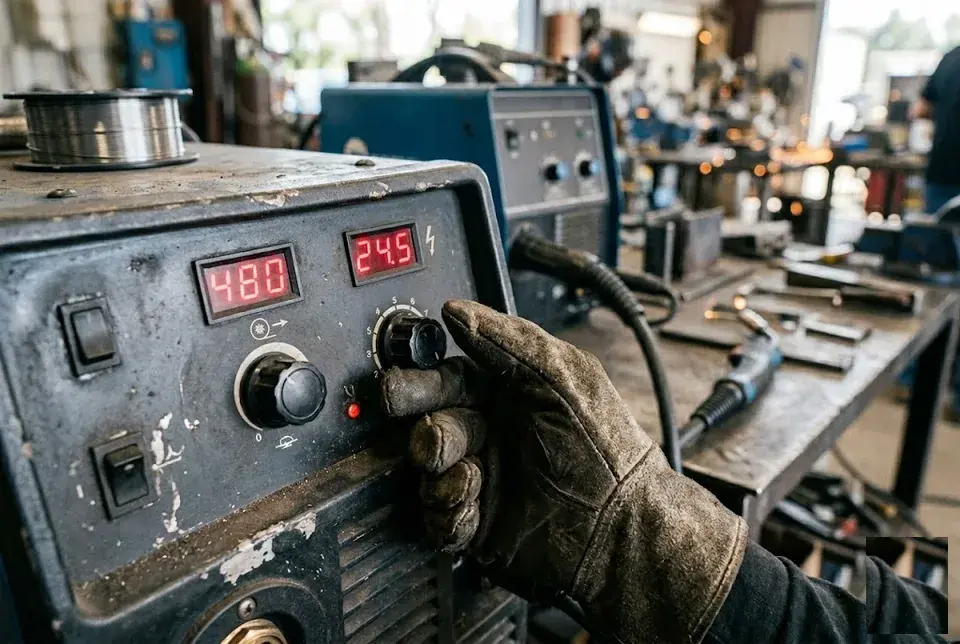

Напряжение и скорость подачи — их взаимосвязь

Напряжение определяет длину дуги и ширину шва, а скорость подачи проволоки — сварочный ток; эти два параметра должны быть сбалансированы: с увеличением подачи нужно пропорционально поднимать напряжение. На бытовых полуавтоматах («Ресанта САИПА-190», «Fubag IRMIG 180») регуляторы грубые — шаг напряжения 2–3 В, поэтому точную настройку делают подбором подачи в пределах 0,5–1 м/мин при фиксированном напряжении. Если напряжение завышено, дуга становится широкой и «гулящей», проволока плавится крупными каплями — появляются брызги и подрезы по краям шва. На заниженном напряжении дуга короткая, слышны щелчки, проволока утыкается в металл и залипает, а шов получается выпуклым с плохим проплавлением. Простой способ проверить баланс — послушать звук дуги: правильная настройка даёт ровное шипение «как жарящаяся яичница», а если слышны щелчки или гул — параметры сбиты.

Таблица режимов сварки — напряжение и подача под толщину металла

Таблица даёт стартовые значения — после зажигания дуги корректируйте напряжение на 1–2 В, ориентируясь на поведение дуги и разбрызгивание.

Полярность для сварки полуавтоматом — DCEP и DCEN

У сплошной проволоки с газом используется обратная полярность DCEP (плюс на горелке, минус на массе), а у порошковой самозащитной проволоки — прямая DCEN (минус на горелке, плюс на массе). На бюджетных инверторах («Аврора OVERMAN-180», «Сварог REAL MIG-200») полярность переключается перестановкой кабелей горелки и массы в разъёмы аппарата — никаких тумблеров внутри корпуса нет. При DCEP 60–70 % тепла выделяется на проволоке (аноде), что даёт глубокое проплавление основного металла — идеально на сталь 3 мм и толще. При DCEN нагрев смещается на деталь (катод), порошковая проволока плавится медленнее и равномернее, а шлаковая корка легко отходит — это критично при сварке тонкого листа 0,8–1,5 мм, где проплав насквозь недопустим. Если перепутать полярность, дуга будет нестабильной, проволока начнёт плавиться слишком быстро, а проплавления металла практически не будет — шов получится поверхностным и хрупким.

Вылет проволоки и угол горелки — базовые настройки

Вылет проволоки (стикаут) — расстояние от токопроводящего наконечника до детали, оптимальное значение 10–15 мм; при меньшем вылете дуга перегревает наконечник, при большем — становится нестабильной. На полуавтоматах с горелками MB-15 или MB-24 (стандарт для аппаратов до 200 А) вылет регулируется положением сопла: выдвинь его на 2–3 мм вперёд относительно наконечника, и стикаут увеличится до 18–20 мм, но при этом защитный газ будет хуже обдувать сварочную ванну, появляются поры. Угол горелки относительно детали — 10–15° от вертикали в сторону ведения шва (углом вперёд), это обеспечивает равномерное проплавление и формирование шва без подрезов. При вертикальном положении горелки (0°) расплавленный металл затекает перед дугой, создавая наплывы, а при угле более 20° дуга выдувает газ из зоны сварки — на шве появляются поры от атмосферного кислорода.

Как варить полуавтоматом — техника ведения горелки и шва

Переходим к практике: разберём, как правильно зажечь дугу, вести горелку, контролировать скорость шва и завершить его без дефектов.

Зажигание дуги без хлопка и брызг

Для чистого зажигания дуги поднесите горелку к металлу на расстояние 10–15 мм, нажмите кнопку подачи проволоки — проволока коснётся детали, замкнёт цепь, и дуга загорится автоматически. Выставьте вылет проволоки 10–15 мм от сопла горелки до детали — это оптимальное расстояние ради стабильной дуги на токах 80–180 А. Если вылет больше 20 мм, дуга становится слабой, проволока начинает плавиться до касания, и при контакте с деталью происходит хлопок с разбрызгиванием. На тонком металле 0.8–1.5 мм используйте вылет 8–10 мм и ток 40–60 А, чтобы не прожечь деталь при старте. Не тыкайте проволокой в металл — при касании проволока должна слегка упереться в деталь и сразу отойти на вылет 10–15 мм, иначе произойдёт залипание и хлопок с разбрызгиванием.

Ведение горелки — угол, скорость, направление

Горелку ведут углом вперёд (10–15° от вертикали) с равномерной скоростью — примерно 20–30 см/мин для тонкого металла 0.8–2 мм и 15–20 см/мин для толстого 3–6 мм, ориентируясь на ширину сварочной ванны. Угол назад (тянущий) даёт больше проплавления, но ванна становится шире и хуже контролируется — этот метод применяют на толстом металле от 6 мм с током выше 200 А. На профильных трубах 20×20 мм с толщиной стенки 1.5 мм в практике PROFI-DOM берут угол 10° вперёд и скорость 25 см/мин — шов получается узким, без подрезов и с минимальными брызгами. Скорость ведения подбирается так, чтобы сварочная ванна оставалась позади горелки на 2–3 мм — если ванна убегает вперёд, скорость слишком низкая, если остаётся под горелкой — слишком высокая.

Прихватки и ведение непрерывного шва

Прихватки — короткие точечные швы длиной 10–20 мм с шагом 50–100 мм, которые фиксируют детали перед основным швом; после прихваток можно вести непрерывный шов без смещения деталей. На длинных соединениях от 50 см начните с прихваток по краям и в середине — это предотвратит расхождение стыка от нагрева, особенно на тонком металле 1–2 мм. При сварке непрерывным швом ведите горелку зигзагообразно с амплитудой 3–5 мм — это прогревает кромки и даёт более широкий шов (8–12 мм) для прочных соединений. При сварке длинных швов (более 30 см) делайте обратноступенчатый шов — варите отрезками по 10–15 см в противоположных направлениях, чтобы избежать перегрева и деформации металла.

Завершение шва — обрыв дуги и заварка кратера

В конце шва не обрывайте дугу резко — задержитесь на 0.5–1 секунду, чтобы заполнить кратер, затем плавно отведите горелку в сторону, и дуга погаснет сама. На коротких швах до 5 см используйте режим «заварка кратера» на аппарате — он автоматически снижает ток на 20–30% в последние 0.5 секунды, давая заполнить углубление без перегрева. Если оставить кратер незаполненным, в нём образуется усадочная раковина — концентратор напряжений, который может стать причиной трещины при нагрузке на шов.

Сварка полуавтоматом без газа и частые ошибки новичков

Разберём два важных сценария для домашнего мастера — варка без газа порошковой проволокой и диагностика типичных дефектов новичка по виду шва и звуку дуги.

Смена полярности и настройка для сварки без газа

Для работы без газа установите порошковую проволоку, переключите полярность на DCEN (минус на горелке), увеличьте вылет проволоки до 15–20 мм и настройте напряжение на 1–2 В выше, чем у сплошной проволоки той же толщины. Порошковая самозащитная проволока содержит флюс внутри — при горении дуги он выделяет газ, защищающий сварочную ванну, поэтому внешний баллон не нужен. На аппаратах инверторного типа (Ресанта САИПА-200, FoxWeld InverMig) переключение полярности делается размыканием клемм внутри корпуса или на передней панели — в бюджетных моделях меняют местами держатель массы и горелку. Вылет больше 15 мм необходим, чтобы флюс успел активироваться до попадания в зону дуги — на стандартном вылете 8–10 мм порошковая проволока будет гореть нестабильно. На варке без газа скорость подачи проволоки должна быть на 10–15% выше, чем с газом — это компенсирует меньшее тепловложение и обеспечивает стабильное горение дуги.

Почему шов с брызгами — причины и устранение

Основная причина брызг — слишком высокое напряжение при низкой скорости подачи проволоки; снизьте напряжение на 1–2 В или увеличьте подачу, чтобы дуга стала короче и стабильнее. На тонком листе (0,8–1,2 мм) брызги часто появляются из-за завышенного тока — попробуйте уменьшить подачу до 3–4 м/мин при напряжении 16–17 В для проволоки 0,8 мм. В практике PROFI-DOM на ремонте кузовных панелей 70% обращений с жалобами на брызги решались простой корректировкой вылета: новички выставляют 20–25 мм, дуга становится длинной, и металл разбрызгивается в стороны. На порошковой проволоке брызги также возникают при неправильной полярности — если оставить DC+ (плюс на горелке), дуга пульсирует и разбрасывает расплавленный флюс. На стандартном вылете 10–15 мм брызги минимальны, с увеличением до 20 мм они растут вдвое — перед сваркой проверьте вылет штангенциркулем, чтобы не переделывать шов.

Поры в шве — причины появления и методы предотвращения

Поры в шве возникают из-за недостатка защитного газа — проверьте расход газа (должен быть 8–14 л/мин), отсутствие сквозняка и герметичность соединений от баллона до горелки. При сварке на CO2 расход выставляют ближе к 12–14 л/мин, на смеси Ar+CO2 достаточно 8–10 л/мин — если поставить меньше, газ не успевает вытеснить воздух из зоны сварки. В алматинских гаражах с открытыми воротами сквозняк — главный враг: даже лёгкое движение воздуха сдувает газовое облако, и поры появляются по всей длине шва. Проверьте уплотнительные кольца на горелке и контактном наконечнике — через микротрещины подсасывается воздух, особенно заметно на длинных швах. Даже небольшой сквозняк (открытая дверь гаража, вентилятор) сдувает защитный газ, и в шов попадает кислород из воздуха — поры появляются мгновенно, особенно на CO2, поэтому перед сваркой закройте все проёмы.

Проволока залипает и подаётся рывками — что делать

Залипание проволоки чаще всего вызвано слабым прижимом подающего ролика или изношенным каналом подачи — отрегулируйте прижимной ролик так, чтобы проволока не проскальзывала, но и не деформировалась. На аппаратах с двумя роликами (например, Ресанта САИПА-190) прижим регулируется винтом на верхнем ролике — перетяжка приводит к сплющиванию проволоки и заклиниванию в канале, а недотяг — к проскальзыванию и рывкам. Если проволока залипает при старте, проверьте зазор между контактным наконечником и соплом горелки — брызги забивают сопло, проволока цепляется за них и гаснет дуга. Рывки при подаче на длинных швах (более 30 см) почти всегда указывают на износ спирали внутри шланга — со временем она стирается медной пылью от трения. Канал подачи нужно продувать сжатым воздухом раз в 2–3 месяца активной работы — забитая медной пылью спираль увеличивает сопротивление, и проволока начинает подаваться рывками, что ухудшает качество шва.

Таблица дефектов — причины и способы устранения

Заключение

Мы разобрали, как варить полуавтоматом — от выбора проволоки до настройки режимов и техники ведения. Вот главное, что стоит запомнить для первых самостоятельных швов.

Главные выводы для начинающего сварщика

• Начинайте с настройки: напряжение и скорость подачи проволоки должны быть сбалансированы — слушайте звук дуги, он подскажет, всё ли в порядке.
• Полярность решает всё: у сплошной проволоки с газом — обратная полярность, у порошковой без газа — прямая. Ошибка здесь сведёт на нет все усилия.
• Вылет проволоки — не мелочь: держите 10–15 мм у сплошной и 15–20 мм у порошковой. Больше — получите брызги и нестабильную дугу.
• Газ — ваш главный союзник: расход 10–15 л/мин, защита от сквозняка, проверка шлангов на утечки. Без газа шов будет пористым и непрочным.
• Учитесь на дефектах: каждый непровар или прожог — это подсказка, какой параметр нужно изменить. Ведите дневник настроек для разных толщин металла.
