КОНТАКТНАЯ СВАРКА В АЛМАТЫ

Подробно про контактную сварку

Контактная сварка — это соединение металлов током и давлением без дуги, присадки и газа. В PROFI-DOM варим точечной, шовной, стыковой и рельефной сваркой лист 0.5–3 мм, проволоку, сетку и серийные детали по чертежу. Цена — от 5 ₸ за точку. Собственное оборудование, контроль качества каждой точки.

Что такое контактная сварка и чем отличается от дуговой

Объясним принцип этого метода — ток плюс давление, без дуги и присадки — и почему он не прожигает тонкий лист, в отличие от дуговой и аргонной.

Принцип контактной сварки — ток, давление, без дуги

Этот способ соединяет металлы пропусканием тока через место контакта при сжатии электродами — без дуги, присадочного материала и защитного газа. Мы используем данный принцип на собственном оборудовании: сварочный ток 2–20 кА, усилие сжатия 100–500 кг, длительность импульса 0,04–0,5 секунды. Металл в зоне контакта нагревается до 900–1000 °C, переходит в пластичное состояние, и под давлением электродов формируется монолитное ядро точки диаметром 3–8 мм. В отличие от дуговых процессов, здесь нет разбрызгивания, нет ультрафиолетового излучения, а термическое воздействие ограничено зоной сварки радиусом 1–2 мм от точки. Отсутствие дуги означает, что тепло не распространяется на соседние участки — поэтому тонкий лист не прожигается и не ведёт, а лицевая сторона остаётся без следов.

Почему этот метод не прожигает тонкий металл

Тонкий лист 0,5–1,5 мм не прожигается при контактной сварке, потому что нагрев строго локализован в зоне контакта электродов и длится доли секунды — тепло не успевает распространиться за пределы ядра точки. Под каждую толщину мы настраиваем индивидуальный режим: на стали 0,8 мм — ток 4 кА, импульс 0,08 с, усилие 150 кг; на 1,2 мм — ток 6 кА, импульс 0,12 с, усилие 250 кг. Температура 900–1000 °C достигается только внутри ядра, края детали остаются холодными — деформация листа не превышает 0,1–0,3 мм на метр. При дуговой сварке температура дуги 5000–7000 °C прожигает лист до 1,5 мм за секунду, а термическое влияние распространяется на 10–30 мм от шва. Данный способ даёт локальный нагрев без риска сквозного прожога — это главное преимущество для листов 0,5–1,5 мм, особенно в серийных деталях с частыми точками.

Сравнение контактной и дуговой сварки для тонкого листа

Виды контактной сварки — точечная, шовная, стыковая, рельефная

Разберём четыре основных вида — точечную, шовную, стыковую и рельефную — и покажем, какой метод подходит для вашей задачи.

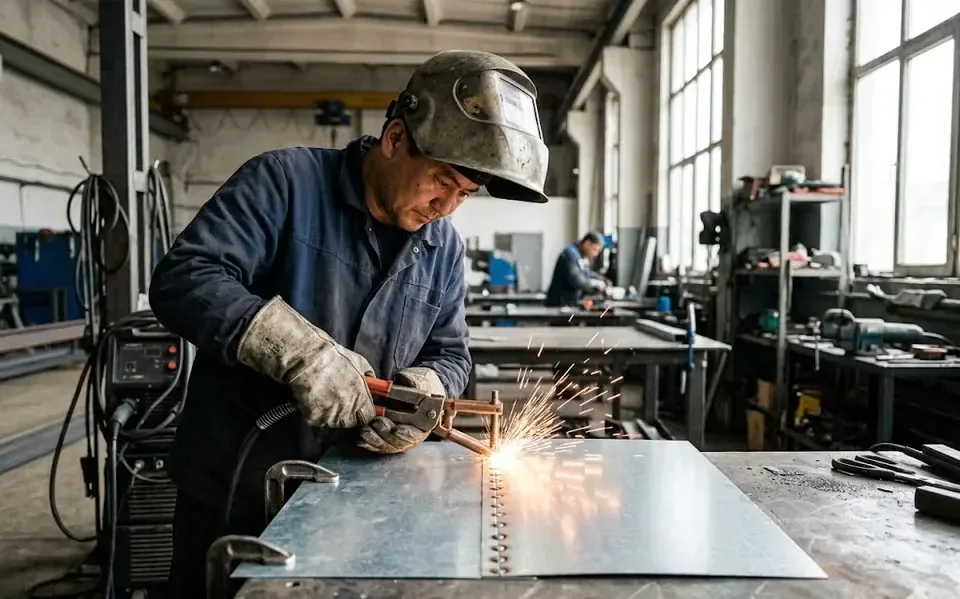

Точечная сварка — для листов, сеток, серийных деталей

Точечная сварка — основной вид: две медные электроды сжимают детали, пропускают импульс тока, и в зоне контакта образуется ядро диаметром 3–8 мм. Этим способом мы соединяем листовой металл 0.5–3 мм, свариваем сетки из проволоки 1–6 мм, крепим мебельную фурнитуру и делаем серийные детали. Производительность — до 60 точек в минуту на простых деталях, на сложных конфигурациях с перестановкой — 15–25 точек. Диаметр ядра регулируется током и усилием: листу 0.8 мм хватает 4–5 кА и 150–200 кгс, листу 2 мм — 8–10 кА и 300–400 кгс. Шаг точек выбирается под нагрузку: на несущих конструкциях — 20–30 мм, на декоративных элементах — 50–80 мм. При серийном производстве используем кондукторы, чтобы шаг был одинаковым на каждой детали.

Шовная (роликовая) сварка — для герметичных швов

Шовная сварка — это точечная сварка вращающимися роликовыми электродами: детали проходят между роликами, и точки накладываются с перекрытием, образуя герметичный шов. Этим методом мы делаем баки, корпуса фильтров, воздуховоды, кожухи из листа 0.5–2 мм. Шов выдерживает давление до 2–3 атм без последующей герметизации — это в 5–10 раз быстрее аргонной сварки того же шва при скорости 1–4 м/мин. Ток подбирается под толщину: на листе 1 мм — 6–8 кА, на 1.5 мм — 10–12 кА, усилие на роликах — 200–350 кгс. Роликовые электроды требуют периодической правки: после 50–100 метров шва на медных колёсах появляется выработка, и качество шва падает.

Стыковая и рельефная сварка — для проволоки, прутка, деталей с выступами

Стыковая сварка соединяет проволоку, пруток, ленты встык: детали зажимаются в электродах, нагреваются до пластичного состояния и осаживаются. Стыковой сваркой сопротивлением мы варим проволоку 1–8 мм для сеток, корзин, каркасов; стыковой оплавлением — пруток до 16 мм для арматурных конструкций. Рельефная сварка соединяет детали с заранее подготовленными выступами — подходит для крепления гаек М6, шпилек, кронштейнов к листу при токе 12–15 кА и времени импульса 0.2–0.4 секунды. Для стыковой важно, чтобы торцы были ровными и зачищенными: перекос более 1 мм на 10 мм сечения снижает прочность шва на 30–50%. Рельефная даёт точное позиционирование детали за счёт выступов, поэтому её часто используют в серийном крепеже.

Таблица видов контактной сварки — что выбрать

Какие металлы и толщины свариваем контактной сваркой

Расскажем, какие металлы и толщины свариваются контактной сваркой — от тонкой нержавейки до оцинковки и нихрома — и как подготовить деталь.

Листовой металл 0.5–3 мм — основной диапазон

Контактная сварка уверенно сваривает листовой металл толщиной 0.5–3 мм — это наш основной рабочий диапазон. На листе 0.5 мм используем ток 2–3 кА, время импульса 0.04–0.06 с, усилие 80–120 кг; на 3 мм — ток до 15 кА, время 0.3–0.5 с, усилие 400–500 кг. При разной толщине пакета (например, 0.8 мм + 2 мм) режим настраивается по более тонкому листу — иначе тонкая деталь проварится насквозь. Толщина свыше 3 мм требует перехода на дуговую сварку MIG/MAG — машины с током до 30 кА встречаются редко и стоят кратно дороже. Для листа 0.3–0.4 мм этот метод возможен, но нужна точная настройка режима и чистые электроды — малейший перегрев даёт прожог.

Оцинкованный лист — сварка без повреждения покрытия

Оцинкованный лист сваривается контактной сваркой без повреждения цинкового покрытия — при правильном режиме цинк не выгорает, защита от коррозии остаётся в зоне точки. Под оцинковку 0.5–1.5 мм мы берём ток на 10–15% ниже, чем у чёрного листа, и короткий импульс (0.04–0.08 с), чтобы цинк не испарился. После сварки зона точки не требует дополнительной антикоррозийной обработки — в отличие от дуговой сварки, где цинк выгорает в радиусе 5–15 мм от шва и образуется очаг коррозии. Именно поэтому контактную сварку выбирают для вентиляции, кожухов и корпусов из оцинкованного листа — покрытие остаётся целым по всей площади.

Тонкая нержавейка, проволока, нихром — специальные материалы

Нержавеющая сталь 0.5–2 мм сваривается без прожога — важно настроить режим с учётом более высокого удельного сопротивления нержавейки. Под неё берём ток на 20–30% выше, чем у чёрного листа, и более короткий импульс — иначе перегрев ведёт к коррозии шва. Проволоку 1–6 мм свариваем стыковой сваркой — для сеток, корзин, каркасов, арматурных каркасов. Нихром и термопары — специальный случай: свариваем стыковой сваркой с пониженным током, чтобы не пережечь сплав. Для нихрома важно не превысить температуру 1100 °C — при перегреве сплав теряет свои свойства. Используем режим с контролем времени импульса до 0.1 с и визуальный контроль цвета в зоне сварки.

Подготовка детали к контактной сварке — нужна ли зачистка

Для контактной сварки зачистка требуется не всегда: чистый прокатный лист без ржавчины и масла сваривается без подготовки. Если на металле толстый слой окалины, ржавчина или краска — зачистка обязательна, иначе качество точки падает на 40–60% из-за высокого переходного сопротивления. Оцинковка и нержавейка свариваются без зачистки — достаточно обезжирить. Масло и влага на поверхности приводят к разбрызгиванию и слабому ядру — точка легко отрывается при нагрузке. Для серийных деталей обезжиривание в ванне или протирка — стандартная операция, занимающая 5–10 секунд на деталь. Краску и толстую ржавчину удаляем механически — щёткой или шлифкругом.

Серийное производство — оснастка, наладка, контроль качества

Расскажем, как организовано серийное производство контактной сваркой — оснастка и кондукторы, наладка режима под деталь, контроль качества каждой точки и обеспечение повторяемости в партии.

Оснастка и кондукторы — одинаковые детали в серии

Для серийных деталей PROFI-DOM изготавливает оснастку и кондукторы — приспособления, фиксирующие заготовку в одном положении и задающие шаг точек. Кондуктор гарантирует, что каждая деталь в партии из 100, 500 или 1000 штук будет сварена одинаково: те же координаты точек, тот же шаг, та же глубина вмятины от электродов. Стоимость кондуктора включается в наладку и окупается на партии от 50–100 деталей. Для простых изделий — скоб, уголков, пластин — оснастка делается за 1–2 часа из стали 3 мм; для сложных узлов с несколькими плоскостями сварки кондуктор проектируется под чертёж и собирается из алюминиевых пластин на регулируемых стойках. Без кондуктора отклонение положения точки достигает 2–5 мм от детали к детали — кондуктор снижает его до 0.3–0.5 мм, что критично для мебельной фурнитуры, где допуск по ГОСТ 15878-79 составляет ±0.5 мм на шаг точек.

Наладка режима под деталь — ток, усилие, время

Каждая новая деталь требует наладки режима сварки: подбираем сварочный ток, усилие сжатия электродов и время импульса под конкретную толщину, материал и конфигурацию. Наладку делает наш технолог-наладчик — он сваривает пробные образцы, проверяет диаметр ядра точки методом вырыва и корректирует параметры. Ток задаётся в диапазоне 5–20 кА, усилие сжатия — 150–400 кгс, время импульса — 0.08–0.4 секунды в зависимости от толщины пакета. Стоимость наладки — от 3000 ₸ для простой детали из низкоуглеродистой стали, до 10 000 ₸ при сварке оцинковки или нержавейки. Правильно настроенный режим даёт стабильное ядро точки на всех деталях партии — без наладки разброс прочности точек достигает 50%, и часть изделий пойдёт в брак на этапе вырыва.

Контроль качества точки — вырыв, диаметр ядра, повторяемость

Качество точки контактной сварки проверяем методом вырыва: свариваем пробный образец, отрываем точку и измеряем диаметр ядра — он должен быть 3–8 мм в зависимости от толщины. Контроль делаем на каждой партии: из первой сотни деталей отбираем 3–5 образцов на вырыв; если ядро меньше нормы — корректируем режим. Для серийных деталей ведём журнал контроля: фиксируем диаметр ядра, наличие трещин, глубину вмятины. При партии от 500 штук дополнительно проводим выборочный контроль через каждые 100 деталей — на случай, если износились электроды или сместилась оснастка. Допустимая глубина вмятины от электрода — не более 30% от толщины детали, иначе возникает концентратор напряжения. Если точка овальная или со смещением — деталь была перекошена или электрод изношен, и оснастку нужно править.

Минимальная партия и сроки серийного заказа

Минимальная партия серийного заказа контактной сваркой у нас — от 20–50 деталей, в зависимости от сложности. Для простых — скоб, уголков, пластин — минималка 50 штук; для сложных с оснасткой — 20 штук. Срок изготовления партии до 500 деталей — 3–7 рабочих дней, включая наладку; крупные серии (1000+ деталей) — до 14 дней с поэтапной отгрузкой. Если нужно 5–10 деталей — это штучное изготовление: цена за деталь выше, так как наладка и оснастка распределяются на малый объём. Для штучных заказов считаем цену за точку — от 5 ₸ на листовой стали до 1.5 мм плюс наладку от 3000 ₸; при серийном заказе цена за точку снижается на 20–40% за счёт амортизации оснастки и наладки на весь объём партии.

Цена контактной сварки — за точку, деталь, серию

Разберём, из чего складывается стоимость контактной сварки для алматинских заказчиков — от одной точки до серийной партии — и как не переплатить. Контактная сварка услуги в нашем цехе тарифицируются прозрачно — за точку, за деталь или за серию, тариф фиксируется после утверждения чертежа.

Цена за точку — от 5 ₸ за простую деталь

Цена за точку в PROFI-DOM — от 5 ₸ на чёрном листе 0.5–1.5 мм без оснастки (с учётом электроэнергии и износа электродов). Для нержавейки AISI 304 или листа 2–3 мм ставка — 10 ₸ за точку, оцинковка — 7 ₸, и тариф фиксируется после утверждения чертежа. При заказе до 50 точек расчёт поточный выгоден, но если точек больше 200 — переходите на смету за деталь: поточная ставка снижается на 15–30%, иначе переплата за каждую точку отдельно составит до трети бюджета.

Цена за деталь и за серию — примеры расчёта

Для серийных деталей цена рассчитывается за штуку: складываем стоимость всех точек, наладку, оснастку (кондуктор) и материал, если его даёт мастерская. Пример — деталь из листа 1 мм с 20 точками: от 150 ₸ за штуку при партии 100 единиц; сварная сетка из проволоки 2 мм, ячейка 50×50 мм, размер 1×2 м — от 2500 ₸ за штуку при тираже 10 штук. Оснастка и кондуктор оплачиваются разово, но при заказе от 500 деталей их стоимость распределяется и добавляет к цене единицы не более 5–10 ₸. Чем крупнее партия, тем ниже цена детали: у 500 единиц она на 30–40% меньше, чем у 50 — наладка режима под деталь оплачивается один раз и размазывается по всему заказу.

Таблица прайса — основные виды работ

Цены в таблице указаны для листа 0.5–2 мм без стоимости материала заказчика. Для точного расчёта отправьте чертёж или эскиз — мы рассчитаем стоимость за час.

Ограничения контактной сварки и заказ по чертежу в Алматы

Этот метод — мощный, но не универсальный. Разберём, какие материалы и детали не свариваются таким способом, а какие — свариваются регулярно, и как заказать работу по чертежу.

Какие металлы и толщины не подходят для контактной сварки

Алюминий и его сплавы не свариваются этим способом — из-за высокой теплопроводности и прочной окисной плёнки соединение получается нестабильным с пережогами. Листы чёрной стали толще 3 мм тоже не принимаем: им нужны машины с током от 30 кА и усилием сжатия от 5 кН — это выходит за рамки стандартных аппаратов, доступных на местном рынке. Детали с доступом к месту сварки только с одной стороны — ещё одно ограничение: контактной сварке нужны два электрода с обеих сторон, иначе ток не замкнётся через зону соединения. Оцинковка толще 1,5 мм даёт выгорание цинка и потерю коррозионной стойкости шва, поэтому на таких толщинах лучше полуавтомат. Если вам нужно сварить алюминий или толстый металл — рассмотрите TIG или MIG/MAG-сварку, а для тонкого листа до 3 мм этот метод остаётся самым быстрым и экономичным.

Частые изделия, которые мы варим в Алматы

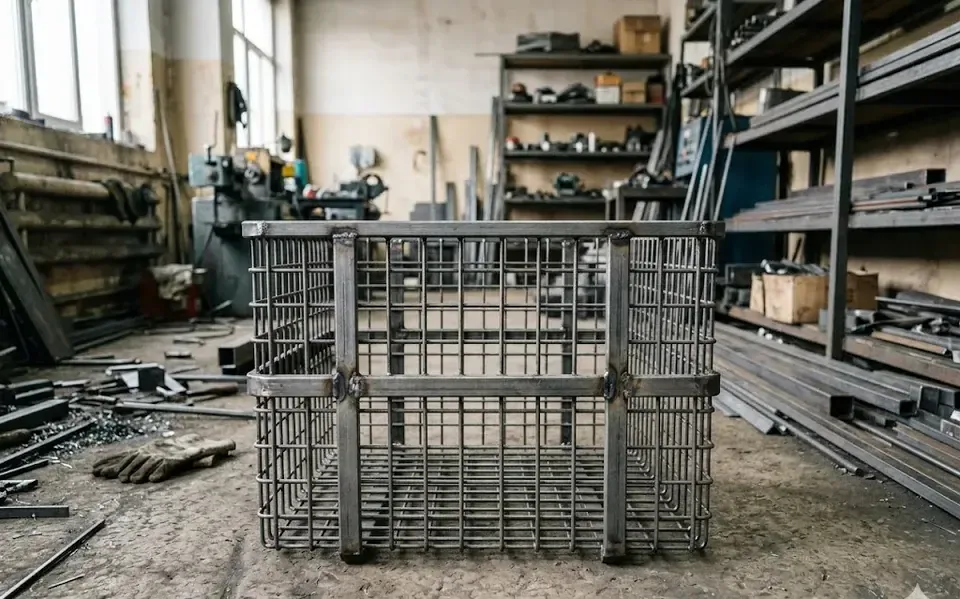

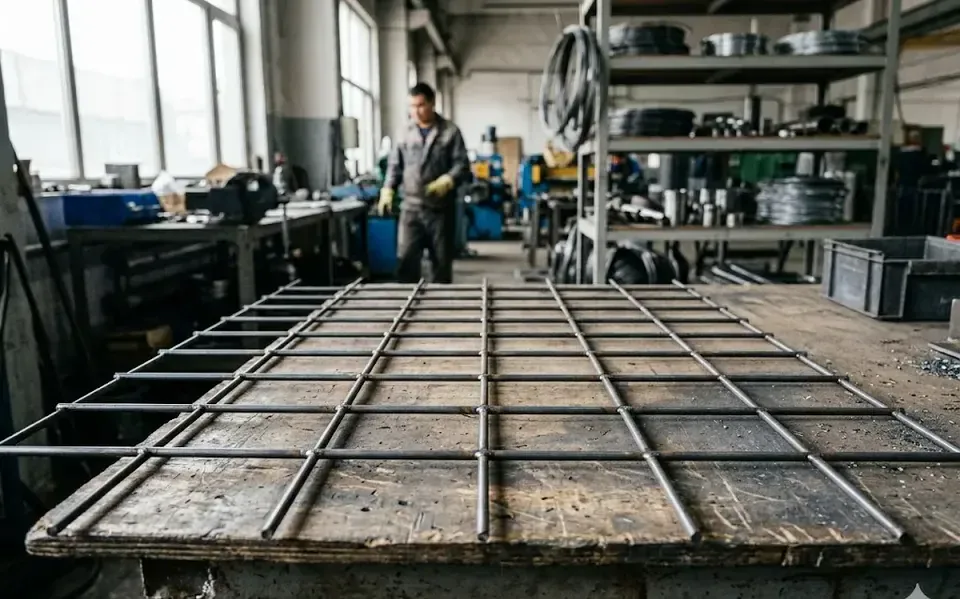

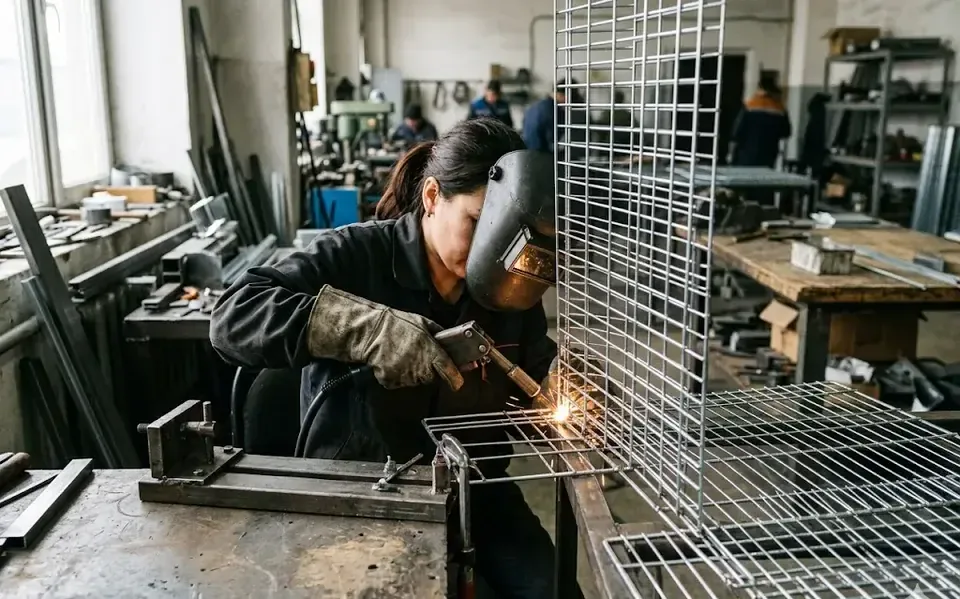

В PROFI-DOM чаще всего заказывают контактную сварку для сварных сеток из проволоки 1–4 мм с ячейкой от 10×10 до 100×100 мм — это решётки для фасадов, вольеры, ограждения и арматурные каркасы. Корзины и контейнеры из листа 0,5–2 мм — под сортировку и хранение на производстве, а стеллажи и полки из листа 0,8–2 мм — под торговое оборудование и складские системы. Рамки и каркасы для мебели (кровати, диваны) и рекламных конструкций (световые короба, стенды) требуют аккуратной точки без следов на лицевой стороне — это наш профиль. Мебельная фурнитура — петли, уголки, кронштейны — идёт сериями от 100 штук, и мы делаем оснастку для идентичности каждой точки. Также варим ремонтные вставки для кузовов авто и элементы вентиляции — короба, переходники, фланцы из оцинковки до 1,5 мм. Если ваша деталь серийная от 50 штук, мы изготавливаем кондуктор, ускоряющий процесс и гарантирующий повторяемость — для единичных заказов оснастка не нужна, сварим по чертежу или образцу.

Как заказать контактную сварку по чертежу в Алматы

Контактная сварка Алматы выполняется в нашем цехе с расчётом стоимости за час и выездной консультацией по сложным узлам. Чтобы заказать эту услугу, пришлите чертёж или эскиз детали с указанием материала, толщины, размеров и количества точек — мы рассчитаем стоимость за час и назовём срок. Если чертежа нет, подойдёт фотография или сам образец: наши сварщики подберут режим по пробной точке и определят сложность оснастки. Для серийных деталей от 50 штук срок изготовления — от 3 рабочих дней, для единичных — от двух часов, оплата наличными или Kaspi. Чем подробнее чертёж, тем точнее расчёт — укажите допуски на положение точек (±1 мм) и требования к внешнему виду шва (допустима ли вмятина от электрода), это влияет на сложность оснастки и итоговую цену. Для типовых изделий вроде сетки или корзины чертёж не обязателен — достаточно сообщить размеры ячейки, диаметр проволоки и габариты, и мы подготовим коммерческое предложение за час.

Заключение

Мы собрали главное о контактной сварке по Алматы — от типов соединений до расчёта стоимости и ограничений метода. Вот ключевые тезисы для принятия решения.

Главные выводы

• Контактная сварка — быстрый и экономичный метод для листов до 3 мм из чёрного металла, нержавейки и оцинковки, не прожигающий тонкий материал.
• Точечная сварка подходит для большинства деталей, шовная — для герметичных швов, стыковая — для соединения проволоки и полосы встык.
• Цена рассчитывается за точку, за деталь или за серию — чем больше партия, тем ниже стоимость единицы за счёт наладки.
• Алюминий, листы толще 3 мм и детали с односторонним доступом таким методом не варятся — им нужны дуговые или аргонные способы.
• Заказать работу можно по чертежу, эскизу или образцу — расчёт стоимости занимает около часа, а не день.
