Сварка металлоконструкций в Алматы

Подробно про сварка металлоконструкций

PROFI-DOM выполняет сварку металлоконструкций в Алматы — от каркасов и ферм до лестниц и нестандартных изделий по чертежу. Работаем с марками Ст3 и 09Г2С, применяем электродуговую MMA и полуавтомат MIG/MAG. Цена — от 450 000 ₸ за тонну. Каждый шов проходит визуально-измерительный контроль. Гарантия на работы.

Какие металлоконструкции варит PROFI-DOM — от каркасов до нестандарта

Изготовление сварных конструкций под ключ по Алматы — каждая сварная конструкция проходит визуально-измерительный контроль перед отправкой на объект. Рассказываем, что входит в каждую категорию.

Услуги по сварке металлоконструкций включают полный цикл — от раскроя профиля до монтажа на объекте.

Каркасы зданий и пристроек — несущие конструкции под кровлю и стены

Мы варим каркасы зданий и пристроек из профильной трубы и двутавра — от небольших навесов до ангаров площадью 600 м² и более. Колонны и балки делаем из горячекатаного двутавра 20Ш1–35Ш1, связи и прогоны — из профильной трубы 60×60×3 – 120×120×5 из стали Ст3. Сварка ведётся полуавтоматом MIG/MAG в среде углекислоты: шов категории С3 по ГОСТ 23118-2019 держит расчётную нагрузку без трещин. На каждый каркас наш технолог готовит эскиз раскладки с разбивкой по маркам и весом. На ангар 20×30 метров при шаге ферм 6 метров расход металла составляет 12–18 тонн в зависимости от снеговой нагрузки алматинского региона по СП РК 2.04.01-2017 — запрашивайте прикидку по чертежу, чтобы заложить точный бюджет.

Фермы стропильные и подстропильные — для перекрытий больших пролётов

Мы варим стропильные и подстропильные фермы из профильной трубы 40×20 до 120×120 мм для перекрытия пролётов от 6 до 30 метров. Типовые решения — треугольные фермы с уклоном 15–25° для одно- и двускатных кровель и фермы с параллельными поясами для плоских перекрытий. Узлы собираем на фасонках из листовой стали 6–12 мм, швы проверяем визуально-измерительным контролем — каждый десятый режем на образец для замера катета. Ферма на пролёт 18 метров с шагом 6 метров весит 450–650 кг. Фермы с параллельными поясами дают экономию металла до 20% по сравнению с двутавровыми балками при пролётах свыше 12 метров — в цехе есть оснастка для сборки длиной до 24 метров без стыковки.

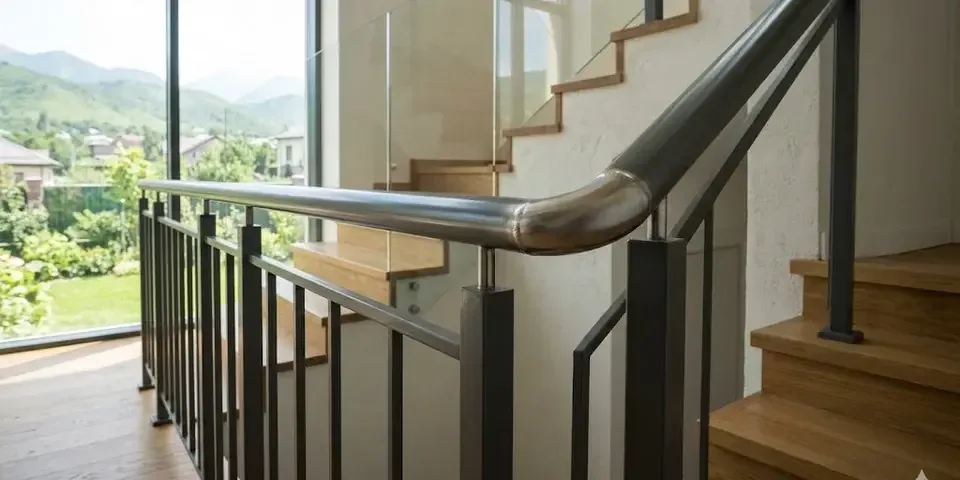

Лестницы, площадки, ограждения и нестандартные изделия по чертежу

• Лестницы маршевые: прямые и поворотные с площадками, косоур из швеллера 12–20 или профильной трубы 100×50, ступени — рифлёный лист 3–4 мм или решётчатый настил, монтаж на анкерах к фундаменту или перекрытию.
• Площадки и эстакады: каркас из швеллера и двутавра, настил из рифлёного листа 5–6 мм или оцинкованного решётчатого настила, ограждение высотой 1100 мм по ГОСТ 23120-2016.

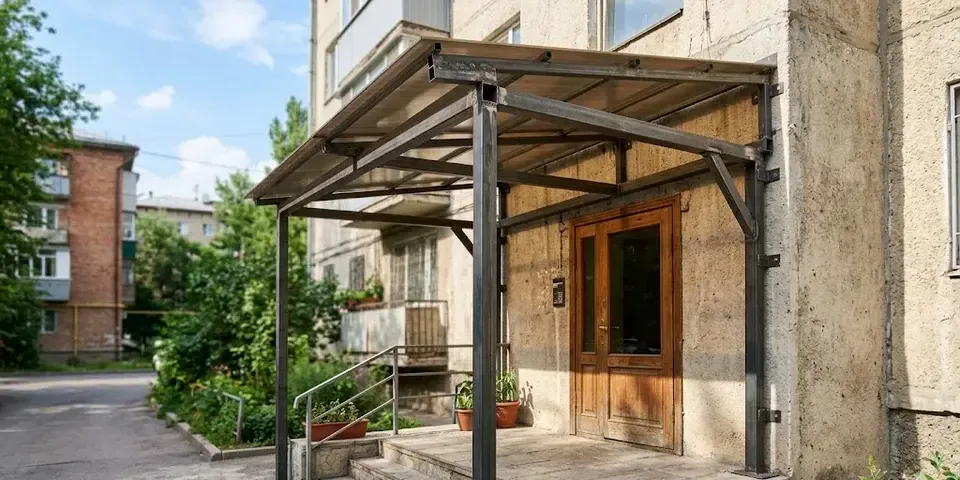

• Нестандартные изделия: козырьки, рамы, опоры, поручни, стойки — по чертежу или эскизу, с подбором профиля под нагрузку и привязкой к месту на объекте.

Типы сварки металла — электрическая MMA, полуавтомат MIG/MAG, под флюсом

Для разных металлоконструкций и марок стали применяются три основных вида сварки — от ручного электрода до автоматической дуги под флюсом. Разбираем, какой метод подходит под вашу задачу. Сварка конструкций из профильной трубы и двутавра выполняется полуавтоматом MIG/MAG — это даёт аккуратный шов без брызг и минимальную деформацию металла. Сварка металла в зависимости от марки стали и толщины деталей выполняется одним из трёх методов — ручной электродуговой MMA, полуавтоматом MIG/MAG или под флюсом.

Сварка электрическая MMA (ручная электродуговая) — для толстого металла и монтажа

Мы используем этот метод (ручную электродуговую) для толстостенных конструкций от 4 мм и монтажных работ на объекте — он даёт глубокий провар корня шва даже при плохом доступе к стыку. Инверторные аппараты MMA (например, Foxweld 2500) на твёрдой вольт-амперной характеристике стабильно держат дугу при просадках напряжения на стройплощадке — частая проблема алматинских новостроек с временной разводкой. На ответственных узлах — стыках двутавров, опорных пластинах колонн — сварщики применяют электроды УОНИ 13/55 с целлюлозным покрытием: они обеспечивают ударную вязкость шва не ниже 34 Дж/см² при температурах до –40 °C. На монтаже в микрорайонах Аксай и Алатау, где конструкции стоят на открытом воздухе, это единственный метод, дающий пластичный шов без риска хрупкого разрушения при заморозках.

Сварка полуавтомат MIG/MAG — для тонкостенных конструкций и ферм

Мы применяем полуавтоматическую сварку MIG/MAG для тонкостенных профильных труб от 1,5 до 4 мм — метод даёт аккуратный шов без брызг и минимальную деформацию металла. В среде углекислоты CO₂ проволока Св-08Г2С диаметром 0,8–1,2 мм плавится при 180–220 А, формируя плотный валик без шлака: для ферм из профильной трубы 40×20×2 мм скорость сварки достигает 15 м/ч — в 2–3 раза быстрее ручной электродуговой с постоянной зачисткой шлака. Полуавтомат незаменим на лестничных маршах и ограждениях с частыми короткими швами — перерасход проволоки на поджёги здесь незначителен, а деформация тонкой стенки в 1,5 мм не превышает 0,3 мм на метр. На практике для пролёта фермы 6 м полуавтомат MIG/MAG позволяет сварить все узлы за одну смену без правки геометрии — при MMA на ту же работу уходит два дня с риском повести трубу.

Сварка под флюсом — для серийных прямолинейных швов

Мы используем этот метод для серийных прямолинейных швов на балках и колоннах — он даёт высокую производительность и стабильное качество на длинных стыках без прожогов. Флюс АН-348А насыпается слоем 30–50 мм вдоль стыка двутавра высотой 200–600 мм: дуга горит под слоем гранул, полностью изолируя сварочную ванну от воздуха — шов выходит плотным, без пор и с равномерным усилением. Автоматическая подача проволоки диаметром 3–5 мм при токе 600–900 А обеспечивает скорость наплавки до 40 м/ч — на партии из десяти колонн длиной по 6 м это в 4–5 раз быстрее, чем ручная сварка многопроходными электродами. Сварка под флюсом исключает разбрызгивание металла и не требует последующей зачистки шва — это снижает трудоёмкость на 30% по сравнению с MMA, что критично при серийном производстве балок под типовые ангары.

Цена на сварку металлоконструкций — за тонну, за метр шва, за узел

Стоимость работ складывается из сложности, объёма и типа. Разбираем три варианта расчёта — от тонны до отдельного узла. Металл сварка в нашем цехе ведётся полуавтоматом MIG/MAG и ручной электродуговой MMA — подбираем метод под толщину металла и тип шва.

Цена за тонну металлоконструкции — основной тариф для типовых проектов

Сварка металла цена за тонну — от 450 000 ₸ для типовых каркасов из профильной трубы и двутавра с изготовлением и покраской. Эта ставка применяется для каркасов зданий и пристроек, стропильных ферм пролётом до 24 м, колонн и балок перекрытия — там, где чертёж стандартизирован. В неё входит цеховой цикл: раскрой на ленточной пиле, сборка на стапеле, сварка полуавтоматом MIG, зачистка швов и нанесение грунтовки ГФ-021 в два слоя. Марка стали — Ст3сп или 09Г2С, толщина металла 3–12 мм. Монтаж на объекте и доставка по городу считаются отдельно — от 80 000 ₸ за машино-смену крана-манипулятора. При заказе запросите спецификацию с раскроем: если в чертеже более 20% криволинейных деталей, ставка за тонну поднимается на 10–15%, и выгоднее перейти на поузловой расчёт.

Цена за метр шва и за узел — для сложных и нестандартных изделий

Для сложных узлов и нестандартных изделий мы оцениваем работы по цене за метр шва — от 1 500 ₸ за погонный метр, или за узел — от 5 000 ₸ за соединение. Первый вариант удобен для решётчатых ферм, пространственных рам и лестниц с короткими швами (50–150 мм) — вы платите за реальную длину наплавленного металла, а не за вес заготовки. Второй — для единичных ответственных узлов: опорные башмаки колонн, монтажные стыки двутавров, фланцевые соединения, где каждый шов контролируется визуально-измерительным методом и ультразвуком. В обоих случаях в цену заложены зачистка, подварка корня шва и проверка на непровар. Для ферм с большим числом коротких швов расчёт за метр выгоднее потонной ставки, так как вы не оплачиваете металл, уходящий в обрезь.

Таблица — примеры расчёта стоимости для типовых конструкций

Точная стоимость рассчитывается после согласования чертежа и выезда замерщика — итоговая цена фиксируется в договоре.

Контроль качества и приёмка швов — ГОСТ, ВИК, аттестация сварщиков

Качество сварного шва определяет несущую способность металлоконструкции и её безопасность при эксплуатации. Контроль по ГОСТ и квалификация сварщиков — два условия, без которых приёмка работ невозможна.

Визуально-измерительный контроль (ВИК) — проверка каждого шва

PROFI-DOM проводит визуально-измерительный контроль (ВИК) каждого сварного шва по ГОСТ 3242-79 — контролёр осматривает шов через лупу четырёхкратного увеличения, замеряет катет шаблоном УШС-2, а ширину и выпуклость — штангенциркулем. На несущих элементах каркаса и ферм ВИК выполняется после каждого прохода: сначала корень шва, затем облицовочный слой — это позволяет зафиксировать дефект до того, как он перекроется следующим слоем металла. ВИК выявляет до 80% дефектов сварки — подрезы, наплывы, неравномерность катета — и проводится сразу после остывания шва до температуры ниже 100 °C. Если на объекте при ВИК обнаружены трещины или непровар, конструкцию не отправляют на монтаж до переварки дефектного участка.

Катет шва и провар корня — параметры прочности по ГОСТ 5264-80

Катет шва мы рассчитываем по проектной документации — для несущих конструкций минимальный катет составляет 6 мм при толщине металла 8 мм по ГОСТ 5264-80. Сварщик выставляет режим на полуавтомате MIG/MAG так, чтобы глубина провара корня достигала 100% толщины стыкуемых деталей: для листа 10 мм это 10–11 мм проплавления с учётом выпуклости. Контроль провара на ответственных узлах — фермах пролётом от 12 метров, колоннах под нагрузку от 5 тонн — дублируется ультразвуковой дефектоскопией (УЗК) по ГОСТ 14782-86. Провар корня шва — самый частый дефект у неаттестованных сварщиков: при непроваре всего на 10% сечения несущая способность шва падает на 40%, поэтому на монтаже проверяют именно корень — визуально после зачистки и по клейму сварщика.

Аттестация сварщиков НАКС — подтверждение квалификации

В штате PROFI-DOM — сварщики с аттестацией НАКС, подтверждающей квалификацию для работы с ответственными металлоконструкциями I и II уровня. Аттестация подразумевает практический экзамен: сварщик варит контрольные образцы в тех же пространственных положениях (нижнее, вертикальное, потолочное), что и на реальном объекте, после чего образцы проходят механические испытания на разрыв и изгиб в лаборатории. На местных объектах — ангарах, навесах, лестницах — работают сварщики минимум четвёртого разряда с допуском к сварке углеродистых и низколегированных сталей. Аттестация НАКС требует переподтверждения каждые 3 года — это гарантирует, что сварщик владеет актуальными методами и стандартами, поэтому при приёмке запрашивайте удостоверение НАКС на каждого сварщика.

Гарантия на сварочные работы — сроки и условия

Мы даём гарантию на сварочные работы — до 12 месяцев на скрытые дефекты швов, выявленные в процессе эксплуатации. Дефект считается скрытым, если он не обнаружен при визуальном осмотре и проявляется только под нагрузкой: трещина в шве после первой зимней усадки металла, расхождение стыка на ферме под снеговой нагрузкой. Гарантия распространяется на все сварные соединения, прошедшие ВИК и зафиксированные в акте освидетельствования скрытых работ — для гарантийного случая заказчик предоставляет акт приёмки и фото дефектного участка. Каждая сварная единица фиксируется в журнале работ, что исключает споры о том, какой шов и когда был выполнен.

Этапы работы по чертежу — от КМД до монтажа на объекте

Заказ сварных металлоконструкций проходит через четыре стадии — от деталировки до установки на фундаменте. Разберём каждый этап с цифрами и типовыми операциями.

Разработка чертежей КМД — детализация под производство

Наши инженеры разрабатывают чертежи КМД (конструкции металлические деталировочные) на основе архитектурного проекта — с раскроем каждого элемента, спецификацией профилей и узлами соединений. Инженер-конструктор прорабатывает монтажные стыки, назначает катеты швов и указывает марки стали для каркасов зданий и пристроек. Для типовых ферм пролётом 12-24 метра КМД занимает 2-3 дня, для сложных криволинейных конструкций — до недели. Чертёж содержит ведомость деталей с указанием длины, веса и количества — это единственный документ, по которому закупается металл. Без КМД невозможно точно рассчитать расход профильной трубы или двутавра — деталировочный чертёж исключает перерасход материала до 15% по сравнению с «приблизительным» раскроем на объекте.

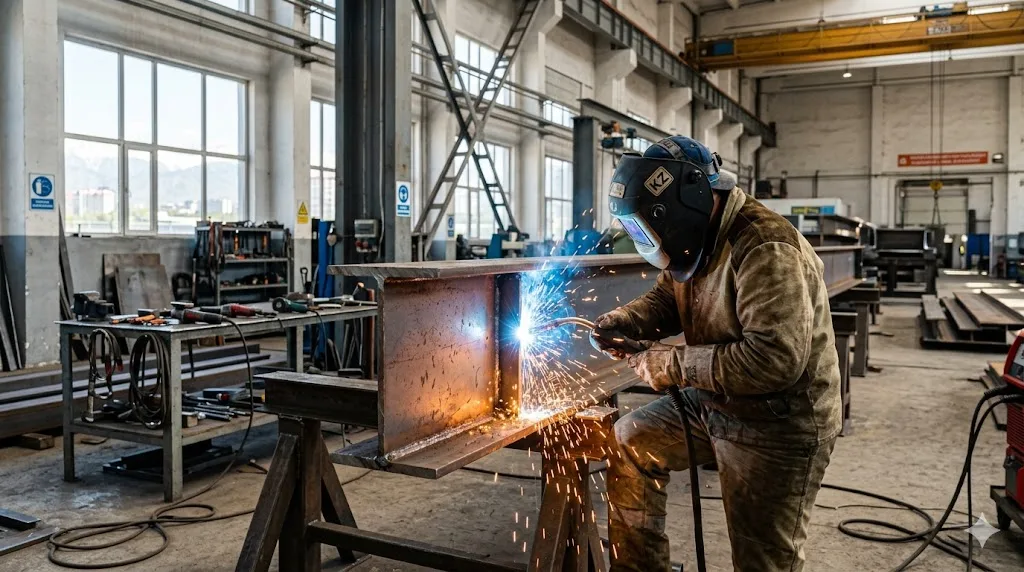

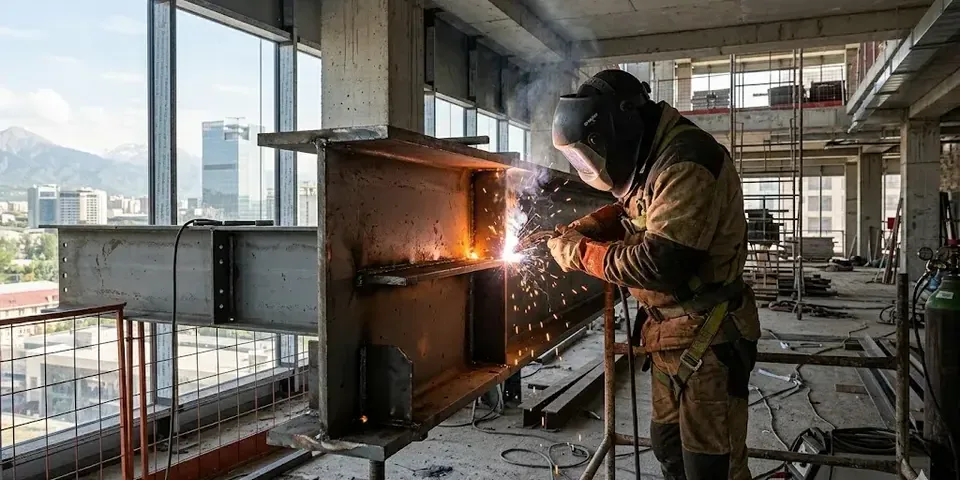

Раскрой, сборка и сварка в цехе — изготовление по чертежу

PROFI-DOM изготавливает сварные металлоконструкции по чертежу заказчика в собственном цехе — раскрой профильной трубы 40×20 — 160×160 мм и двутавра №10-№40, сборка узлов на прихватках, сварка MMA (электрод УОНИИ 13/55 для ответственных швов) или MIG/MAG (полуавтомат Lincoln Electric, проволока Св-08Г2С). Для балок и колонн длиной до 12 метров используем продольный шов с двух сторон — катет 6-8 мм, без подрезов. На серийные элементы (одинаковые фермы, балки пролётом 6, 9, 12 метров) применяем кондукторы — это даёт точность сборки ±2 мм на 6-метровом изделии и сокращает время изготовления на 30% против слесарной сборки по разметке.

Зачистка, грунтовка и покраска — антикоррозийная защита

После сварки мы зачищаем швы до гладкой поверхности болгаркой с лепестковым кругом, наносит грунтовку ГФ-021 в один слой и покраску — двухслойное покрытие эмалью ПФ-115 для защиты ангаров и промышленных навесов от коррозии. Для ферм стропильных и подстропильных, работающих в агрессивной среде (животноводческие комплексы, химические склады), добавляем эпоксидную грунтовку ЭП-0010. На уличные конструкции (навесы, козырьки, опоры) наносим дополнительный слой эмали ХВ-110 — срок службы покрытия увеличивается до 8 лет без обновления.

Доставка и монтаж на объекте — от цеха до установки

Мы доставляем готовые металлоконструкции на объект бортовым транспортом с креплением от смещения и выполняет монтаж — установку колонн на анкерные болты, подъём ферм автокраном 25-50 тонн, фиксацию балок на опорные столики с временной обваркой. После выверки по уровню и отвесу — окончательная сварка монтажных стыков электродом МР-3 или полуавтоматом, зачистка, контрольная проверка геометрии рулеткой. Монтаж включает строповку, подъём, временную фиксацию и сварку — после установки замерщик проверяет отклонения: для каркасов зданий допуск по вертикали колонн — не более 1/1000 высоты, по горизонтали ферм — не более 10 мм на пролёт.

Частые объекты и марки стали — каркас, ферма, ангар, лестница

Для каждой металлоконструкции подбирают свою марку стали и профиль — от этого зависит несущая способность и срок службы. Разбираем частые сценарии на рынке Алматы. Сварить металл качественно можно только при правильном подборе режима сварки и марки электрода или проволоки — у нас это контролирует технолог.

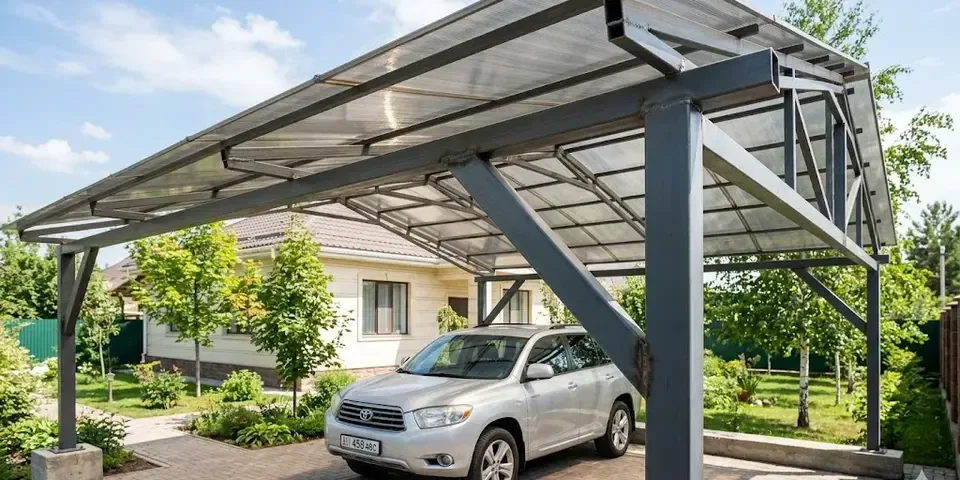

Каркас ангара или навеса — профильная труба Ст3 или 09Г2С

На каркас ангара или навеса мы рекомендуем профильную трубу из стали Ст3 для сухих помещений и 09Г2С для уличных конструкций в регионах с температурой до –40 °C. Сталь 09Г2С имеет предел текучести 325 МПа против 235 МПа у Ст3 — это позволяет уменьшить сечение профиля на 15–20% при той же несущей способности, например колонну со 140×4 мм до 120×4 мм на пролёте 18 метров при нагрузке 150 кг/м². На навесах над парковками в Алматы 09Г2С окупается меньшим весом конструкции и упрощённым фундаментом; при пролёте свыше 24 метров пересчёт на эту марку обязателен из-за снеговой нагрузки 1,6 кПа для третьего снегового района.

Ферма для перекрытия — профильная труба или двутавр

На фермах пролётом до 18 метров оптимальна профильная труба квадратного или прямоугольного сечения — она легче двутавра на 25–30% при равной несущей способности. Трубчатые фермы из гнутого профиля 80×60×4 мм дают расход металла на 12–15 кг/м² ниже двутавровой схемы на пролёте 12–15 метров с шагом 3 метра. При пролётах свыше 24 метров фермы из двутавра с параллельными поясами дают меньший прогиб — 1/250 пролёта против 1/200 у трубчатых. На перекрытиях над цехами с мостовым краном фермы варят из двутавра 30Ш1 или 35Ш1 — он жёстче и проще стыкуется с подкрановыми балками; под профнастил с уклоном 10% хватит трубчатой фермы, под мягкую кровлю с уклоном 5% — только двутавр.

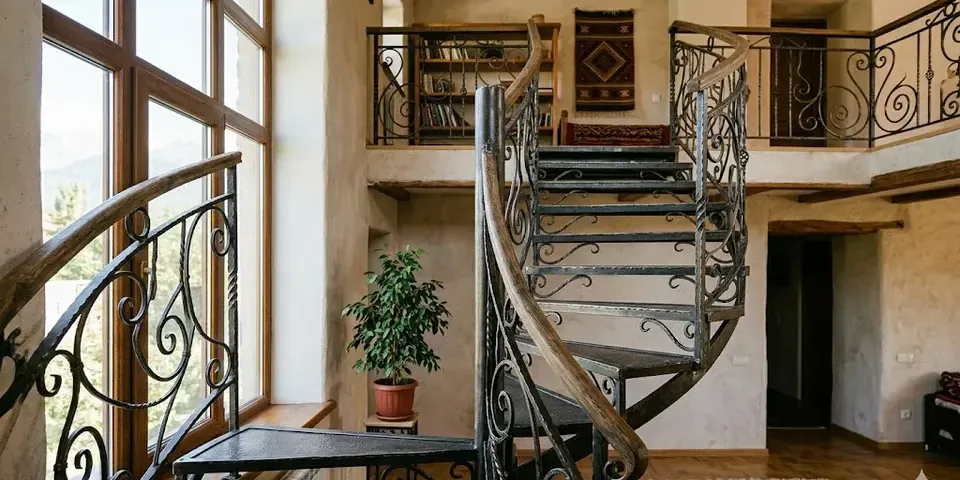

Лестница металлическая — швеллер, уголок, профтруба

На маршевых лестницах используют швеллер №10–16 для косоуров и уголок 40×4 или профильную трубу 20×20 для ступеней — в зависимости от нагрузки. В частных домах Алматы косоуры берут из швеллера №12 — этого хватает на ширину марша 900 мм и нагрузку 300 кг/м²; при нагрузке более 400 кг/м² в общественных зданиях косоуры усиливают двутавром или сдвоенным швеллером, не меняя шаг ступеней. Винтовые лестницы на центральной стойке из трубы 159×6 мм с консольными ступенями из уголка 50×5 — самый компактный вариант при ограниченном месте, но минимальная высота прохода должна быть 1900 мм от ступени до перекрытия, иначе при монтаже режут косоур или поднимают марш.

Заключение

Сварка металлоконструкций — процесс, где каждый этап влияет на итоговую прочность и бюджет. Собрали главные выводы, которые помогут избежать типовых ошибок при заказе.

Главные выводы

• Сварка металлоконструкций — это не только швы, но и выбор марки стали, типа сварки и контроль качества: от закупки профиля до приёмки на объекте.
• Цена за тонну — основной тариф для типовых проектов, но для сложных узлов с рёбрами жёсткости выгоднее расчёт за метр шва или за изделие.
• Аттестованные сварщики и ВИК — обязательны для нагруженных конструкций, проходящих строительную приёмку: без документов на специалиста конструкцию завернут на проверке.
• Полный цикл от КМД до монтажа — исключает ошибки в размерах и перерасход металла: расхождение с чертежом у одного подрядчика не превышает 1-2 мм.
• Гарантия на работы — показатель ответственности: если шов не прошёл нагрузочные испытания, его обязаны переварить за свой счёт, а не «зашлифовать и покрасить».
