Ручная дуговая сварка для начинающих: полное руководство по технологии, оборудованию и первым швам

Ручная дуговая сварка (РДС, MMA) — технология соединения металлов электрической дугой между покрытым электродом и деталью. Новичку главное: инвертор, рутиловые электроды (МР-3, АНО-21), ток 100–130 А для электрода 3 мм и короткая дуга 2–3 мм. Освоив зажигание и ведение, вы сварите большинство бытовых конструкций.

Что такое ручная дуговая сварка и как она работает

Объясним физику процесса: как электрическая дуга плавит металл, почему покрытый электрод — не просто пруток и как шлак защищает шов.

Как устроен процесс: дуга, электрод и сварочная ванна

Этот метод работает так: сварочный инвертор подаёт ток на электрод, между ним и деталью загорается электрическая дуга с температурой около 5000 °C, которая одновременно плавит стержень электрода и кромки основного металла, образуя сварочную ванну. В этой ванне расплавленный металл электрода смешивается с расплавом детали — так формируется будущий шов. Глубина проплавления зависит от силы тока: на лист 3 мм достаточно 90–110 А, на 5 мм уже нужно 140–170 А, иначе пойдёт непровар. Положение ванны тоже имеет значение — в нижнем положении металл удерживается легче, а в вертикальном или потолочном приходится снижать ток на 15–20 %, чтобы расплав не стекал вниз. Чем стабильнее дуга, тем равномернее проплавление — поэтому для новичка важен качественный инвертор с плавной регулировкой тока, а не дешёвый аппарат с дискретными ступенями.

Зачем электроду покрытие: шлаковая и газовая защита шва

Покрытие электрода при горении дуги создаёт два защитных слоя: газовое облако, которое вытесняет кислород из зоны сварки, и шлаковую корку, которая покрывает расплавленный металл и защищает его от окисления при остывании. Без этой двойной защиты в шве образуются поры от азота и оксидные включения, которые снижают прочность соединения на разрыв на 30–40 %. Разные типы покрытия дают разный результат: рутиловые электроды (МР-3, АНО-21) горят мягко и подходят новичкам, основные (УОНИ-13/55) требуют опыта, но дают более вязкий шов. Толщина покрытия тоже влияет на поведение дуги — у рутиловых электродов покрытие толще, поэтому дуга легче зажигается и меньше капризничает на грязном металле. Шлак после остывания нужно отбивать молотком — если оставить, под ним может образоваться коррозия, особенно на уличных конструкциях.

Что происходит со швом после сварки: остывание и зачистка

После застывания шва на его поверхности остаётся твёрдая шлаковая корка, которую удаляют молотком-отбивщиком, а затем зачищают шов щёткой по металлу до блеска. Остывание шва длится 1–3 минуты в зависимости от толщины металла — за это время шлак сам начинает отслаиваться по краям, что облегчает отбивку. На зачистку удобна проволочная щётка с латунированной щетиной — она не царапает основной металл, в отличие от стальной кордщётки, которая оставляет риски. После зачистки шов должен быть однородным, без тёмных пятен окалины — если остались следы шлака, значит, режим был выбран неверно или электрод вёл себя нестабильно. Не отбивайте шлак сразу после сварки — дайте шву остыть 2–3 минуты, иначе можно повредить сам шов или получить ожог от горячих брызг.

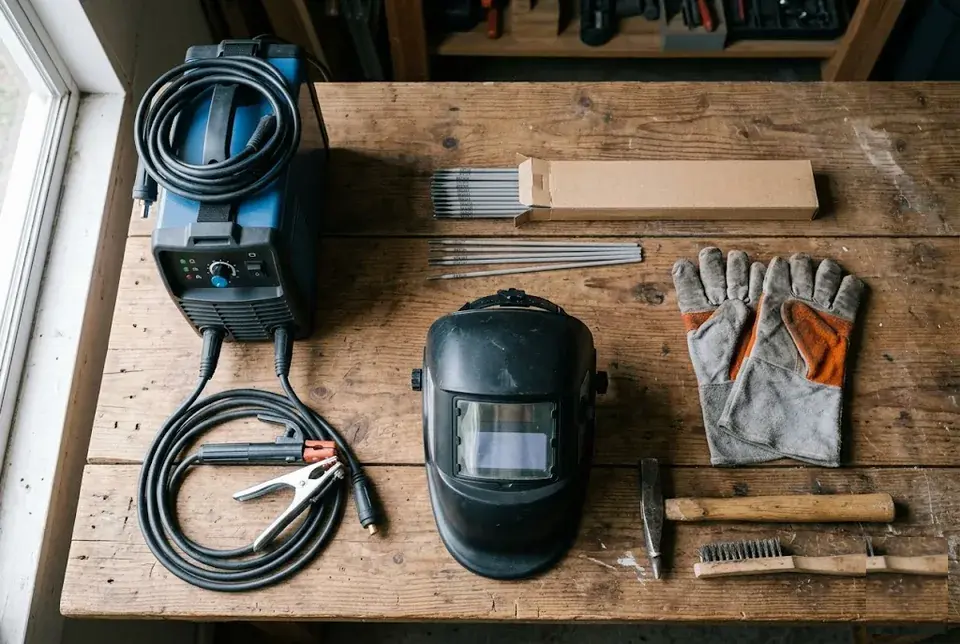

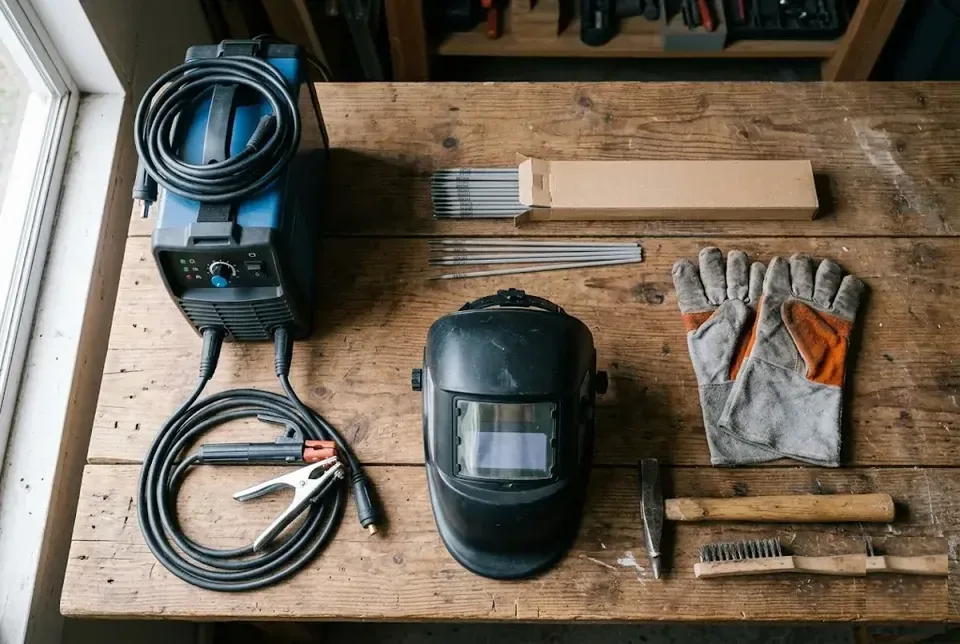

Оборудование для ручной дуговой сварки: что нужно новичку

Разберём минимальный набор для старта: инвертор, держатель, масса, маска, краги — и почему не стоит экономить на защите.

Сварочный инвертор: что искать в характеристиках

В ручной дуговой сварке новичку подойдёт инвертор MMA с диапазоном тока 20–200 А, напряжением холостого хода не ниже 60 В и функцией антиприлипания (Arc Force) — это упростит зажигание и снизит риск прилипания электрода. В магазинах по Алматы типа Technodom или Mechta модели на IGBT-транзисторах (Resanta, FoxWeld, Aurora) стоят 40–80 тысяч тенге и стабильно держат дугу на токах 50–90 А, с которых в практике PROFI-DOM советуют начинать. PWM-модуляция (широтно-импульсная) в таких инверторах даёт более ровную дугу на низких токах — это критично при сварке тонкого металла 1–2 мм, где малейший перегрев прожигает деталь.

Держатель электрода и зажим массы: как подключить правильно

Держатель электрода фиксирует стержень и подводит к нему ток, а зажим массы замыкает цепь через свариваемую деталь — без надёжного контакта массы дуга будет нестабильной, а шов — с дефектами. Новичку в PROFI-DOM рекомендуют держатель с медными губками и пружинным зажимом (цена 1500–3000 тенге) — он не перегревается при токах до 200 А и не искрит при замене электрода. Кабель массы берите сечением не менее 16 мм²: тонкий провод греется, теряет ток и заставляет дугу «плавать». Зажим массы крепите на зачищенный от краски и ржавчины участок детали — плохой контакт массы одна из главных причин «плавающей» дуги у новичков.

Защита сварщика: маска, краги, одежда

Минимальная защита сварщика: маска-хамелеон с автоматическим затемнением (регулировка DIN 9–13), краги из спилка (не брезент!) и плотная одежда из натуральной ткани без синтетики. Маска-хамелеон с регулировкой чувствительности позволяет работать при разном освещении — в гараже ставьте высокую чувствительность, на улице в солнечный день — низкую, чтобы избежать ложных срабатываний. Краги из спилка длиной до локтя (3000–6000 тенге) защищают предплечья от капель расплавленного металла, а брезентовые перчатки прожигаются за пару занятий. Перед покупкой проверьте, что маска имеет УФ-фильтр (маркировка EN 379) — дешёвые модели без фильтра пропускают ультрафиолет, вызывая ожог роговицы («зайчики») уже через 10–15 секунд сварки.

Минимальный комплект для новичка

Не берите самый дешёвый инвертор — разница в 5000 тенге часто означает отсутствие антиприлипания и нестабильную дугу, что отобьёт желание учиться.

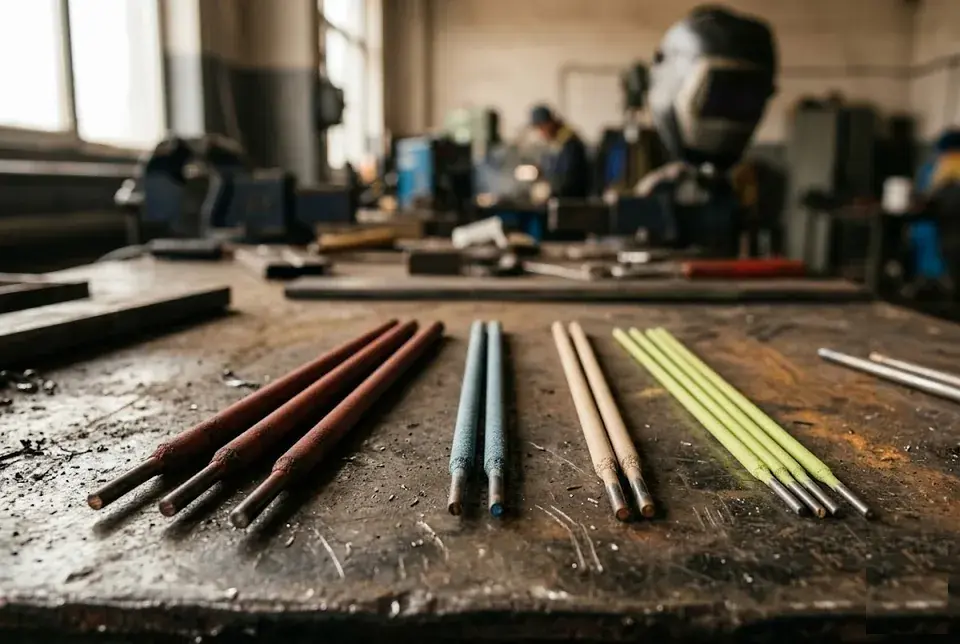

Электроды для ручной дуговой сварки покрытым электродом: как выбрать

Ручная дуговая сварка покрытым электродом — самый массовый способ соединения металла. Разберём три основных типа электродов — рутиловые, основные и целлюлозные — и покажем, как диаметр привязан к толщине.

Рутиловые электроды (МР-3, АНО-21): выбор новичка

Рутиловые электроды (МР-3, АНО-21) — лучший выбор новичку: они легко зажигаются, дают стабильную дугу при низком токе, шлак отходит почти сам, а шов получается ровным даже при неидеальной технике ведения. Рутиловое покрытие содержит диоксид титана, который снижает поверхностное натяжение капли расплавленного металла — электрод не прилипает, а дуга не гаснет при колебаниях руки. Марки МР-3 и АНО-21 — самые доступные на алматинском рынке: пачка 1 кг стоит 400–600 тенге, их возят все строительные рынки (Барахолка, Салем, Коктем). Эти позиции взаимозаменяемы, но АНО-21 чуть мягче горит на малых токах — если варите тонкий металл 2–3 мм, берите АНО-21.

Основные и целлюлозные электроды: когда они нужны

Основные электроды (УОНИ-13/55) дают прочный, пластичный шов, стойкий к ударным нагрузкам, но требуют чистого металла и точного тока — новичку с ними сложно; целлюлозные (ВСЦ-4) используют на вертикальных и потолочных швах, но они дают много брызг. Фтористо-кальциевое покрытие УОНИ-13/55 создаёт шлак с низкой вязкостью — шов получается плотным, без пор, но малейшая ржавчина или масло на кромках вызывают кратеры и непровар. Целлюлозные электроды горят с интенсивным газообразованием: дуга «прожигает» шов вертикально вверх, позволяя варить потолочные стыки без стекания металла, но брызги разлетаются на метр вокруг. УОНИ-13/55 требуют прокалки перед сваркой (300–350 °C, 1 час) — влажное покрытие даёт поры в шве, и новичок часто списывает это на плохой инвертор.

Как выбрать диаметр электрода под толщину металла

Диаметр электрода выбирают по толщине металла: на 1–2 мм — 2 мм, на 3–5 мм — 3 мм, на 6–8 мм — 4 мм, на 10 мм и толще — 5 мм; универсальный стартовый диаметр новичку — 3 мм. Ток под диаметр настраивают по формуле 30–40 А на миллиметр: на электрод 3 мм ставят 90–120 А, на 4 мм — 120–160 А, на 2 мм — 60–80 А; превышение даёт подрезы, занижение — непровар и прилипание. Электродом 3 мм можно варить металл от 2 до 6 мм, меняя ток: 70–80 А на тонкий, 110–130 А на толстый — это покрывает 80% бытовых задач.

Таблица: электроды и их применение

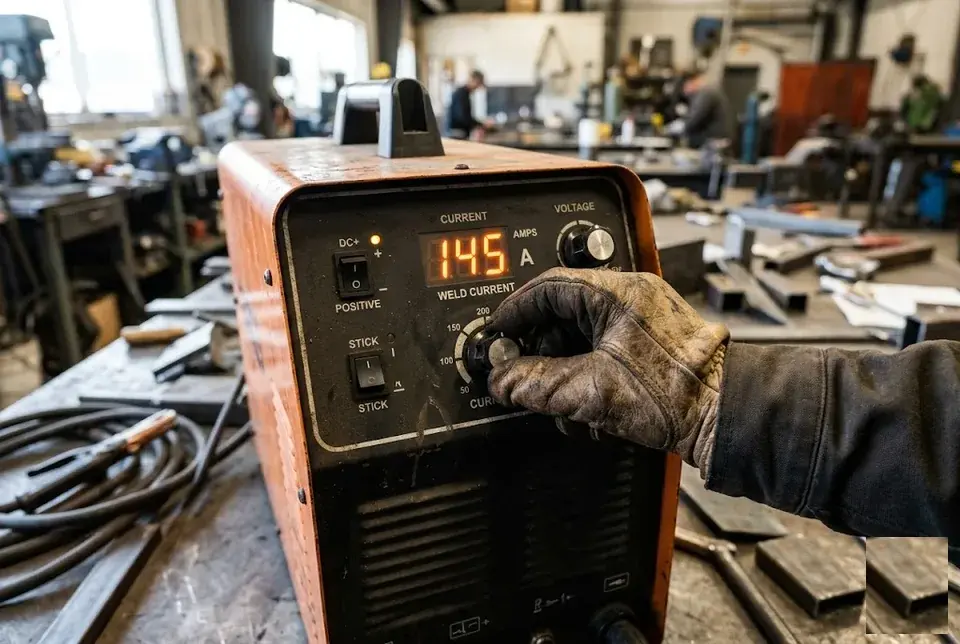

Ток, полярность и зажигание дуги: настройка инвертора

Главные вопросы новичка — сколько ампер ставить, какую полярность выбрать и почему электрод прилипает. Разберём по порядку.

Какой ток ставить для электрода 3 мм и других диаметров

На электрод 3 мм оптимальный ток — 100–130 А, расчёт ведётся по формуле 40 А на 1 мм диаметра: на 2 мм — 80–90 А, на 4 мм — 140–170 А, на 5 мм — 180–220 А, с поправкой на толщину металла и положение шва. На практике диапазон корректируют: на листе 2 мм на электроде 2,5 мм ток снижают до 80 А, чтобы не прожечь деталь, а на угловом соединении на металле 5 мм поднимают до 140 А на электроде 3 мм — иначе корень останется непроваренным. Производители электродов («Монолит», ESAB) указывают на пачке рекомендуемый диапазон под идеальные условия — чистый металл, нижнее положение и стабильная сеть. Если варите в вертикальном или потолочном положении, снижайте ток на 15–20% от расчётного — иначе металл будет стекать вниз, не формируя шов.

Таблица: ток под диаметр электрода и толщину металла

При сварке на улице в ветреную погоду добавляйте 5–10 А к табличным значениям — ветер охлаждает дугу и снижает проплавление.

Прямая и обратная полярность: когда что использовать

Прямая полярность (DCEN — электрод на минусе) даёт глубокий провар и используется на толстом металле от 4 мм; обратная полярность (DCEP — электрод на плюсе) нагревает электрод сильнее и применяется на тонком металле 1–3 мм, чтобы избежать прожогов. Разница в тепловложении существенна: на прямой полярности при 120 А на электроде 3 мм проплавление достигает 4–5 мм за один проход, тогда как на обратной при том же токе — не более 2–3 мм, зато покрытие не осыпается на тонком листе. Рутиловые электроды (МР-3, АНО-21) чаще всего варят на обратной полярности — дуга стабильнее и шлак легче отходит, а основные (УОНИИ 13/55) требуют прямой, иначе шов получается с порами из-за недостаточного проплавления. На бытовых задачах из стали 3–5 мм ставьте прямую полярность — она даёт стабильную дугу и хорошее проплавление; обратную используйте только для тонколистового металла или нержавейки.

Как зажечь дугу: два способа для новичка

Дугу зажигают двумя способами: чирканьем (как спичку) — быстро провести электродом по металлу, или касанием — ткнуть электродом в деталь и сразу оторвать на 2–3 мм; чирканье проще новичку. При касании главное — не медлить: если задержать электрод на детали дольше 0,5 секунды, он приваривается намертво, и приходится отбивать шлак молотком. Чирканье требует короткого резкого движения длиной 3–5 см — слишком длинный чирок оставляет царапины на металле, а слишком короткий не успевает разжечь дугу. У начинающих часто не получается с первого раза из-за дрожи в руке и отрыва на 1 см вместо 2–3 мм — дуга гаснет, поэтому тренируйтесь на ненужной пластине, пока не появится устойчивый навык. При чирканье держите электрод под углом 60–70° к детали — если угол менее 45°, дуга будет гаснуть, а электрод — прилипать.

Почему электрод прилипает и что делать

Электрод прилипает из-за слишком низкого тока (60 А для электрода 3 мм вместо 100–130 А), длинной дуги (более 5 мм) или плохого контакта массы — решение: увеличить ток на 10–20 А, сократить дугу до 2–3 мм и проверить зажим массы. Ещё одна причина — окисленный или влажный электрод: если покрытие отсырело, оно перестаёт ионизировать дугу, и при касании возникает короткое замыкание вместо горения — сушите электроды в печи при 150–200°C час перед варкой, а не на батарее. Плохой контакт массы диагностируется просто: если при прилипании электрод греется докрасна, а масса остаётся холодной — переставьте зажим на зачищенное до блеска место. Если электрод прилип, не дёргайте его рывком — резко отклоните держатель в сторону, и электрод оторвётся сам; при рывке вверх можно вырвать кусок металла из детали.

Технология ручной дуговой сварки: ведение шва и положения

Когда ток выставлен и дуга зажжена, начинается главное — ведение электрода. Разберём угол, длину дуги, траектории и четыре положения шва.

Угол наклона электрода и длина дуги: базовые параметры

В нижнем положении электрод держат под углом 15–30° от вертикали в направлении сварки (углом вперёд), а длина дуги должна быть 2–3 мм — примерно как толщина электрода; короткая дуга даёт плотный шов без разбрызгивания, длинная — поры и наплывы шлака. Если держать электрод почти вертикально (0–5°), сварочная ванна расплывается — шов получается слишком широким и плоским, а при угле больше 30° дуга начинает «дуть» вперёд, выдувая жидкий металл, что на тонком листе до 2 мм гарантирует прожог. Длина дуги критична ещё для защиты шва: покрытие электрода плавится, образуя газовое облако, и если оторвать электрод дальше чем на 4–5 мм, облако рассеивается, кислород попадает в шов — отсюда поры, видимые после отбивки шлака. Контролировать длину дуги проще по звуку: правильная дуга шипит ровно, как жарящееся сало; если трещит и разбрызгивает — прижмите электрод ближе до появления ровного шипения.

Траектории движения электрода: ёлочка, полумесяц, зигзаг

Для формирования широкого шва электрод ведут по одной из траекторий: зигзаг — на соединение пластин средней толщины (3–5 мм), полумесяц — на заполнение разделки кромок, ёлочка (треугольник) — на толстый металл и многопроходные швы. Зигзаг — это колебания поперёк шва с шагом примерно в 2–3 диаметра электрода; на электроде 3 мм ширина колебания получается 6–9 мм — этого хватает, чтобы заполнить стык без подрезов по краям. Полумесяц используют при V-образной разделке: электрод описывает дугу от одной кромки к другой, задерживаясь на краях на 0.5–1 секунду для проплавления боковых стенок. Ёлочка (треугольник) — самая сложная: электрод рисует треугольники вершиной вверх, с задержкой в вершине для прогрева корня шва; её применяют на металле от 8 мм и на многопроходных швах для первого слоя. Новичку достаточно освоить зигзаг — это универсальная траектория, при которой электрод ведут вдоль шва с одновременными колебаниями шириной 2–3 диаметра электрода.

Скорость сварки: как не прожечь и не оставить непровар

Скорость подбирают так, чтобы сварочная ванна была шириной 2–3 диаметра электрода и не затекала вперёд шва — на электроде 3 мм это примерно 2–4 мм/с в нижнем положении и 1–2 мм/с на вертикали. Если вести электрод слишком быстро, ванна становится уже диаметра электрода — шов выходит выпуклым, с непроваром по кромкам; слишком медленная скорость даёт обратный эффект: ванна шириной 4–5 диаметров заливает стык, металл перегревается, и на тонком листе 2–3 мм образуется дыра, а на толстом 6–8 мм — наплывы и подрезы. Ориентируйтесь на форму ванны: она должна быть каплевидной, вытянутой вдоль шва не более чем на 10–15 мм; если ванна круглая и широкая — вы слишком медленно ведёте. Если металл течёт вниз на вертикальном шве — снизьте ток на 10–15 А и ведите электрод чуть быстрее, делая короткие остановки для заполнения кратера.

Четыре положения шва: нижнее, вертикальное, горизонтальное, потолочное

Нижнее положение — самое простое, шов варят сверху вниз углом вперёд, металл застывает ровно под собственным весом. Вертикальное — сложнее, варят снизу вверх, чтобы жидкий металл не стекал на ещё не застывший шов; электрод держат под углом 5–10° вверх от горизонтали, а сварочная ванна удерживается за счёт поверхностного натяжения и короткой дуги. Горизонтальное положение требует особого угла: электрод наклоняют на 45° к вертикали в сторону верхней кромки, чтобы расплав не затекал под нижнюю кромку и не образовывал наплыв. Потолочное — самое сложное: варят на себя, ток снижают до 70–80% от нижнего, а дугу держат максимально короткой (1–2 мм), чтобы капли металла успевали застыть до падения. На первый вертикальный шов возьмите электрод на шаг тоньше обычного (2.5 мм вместо 3 мм) и снизьте ток на 20% — это даст больше контроля над сварочной ванной.

Таблица: положения шва и их особенности

Начинайте тренироваться только в нижнем положении — оно даёт 80% успеха; вертикальные и потолочные швы осваивайте после 10–15 часов практики.

Ручная дуговая сварка для начинающих: ошибки и первые упражнения

Разберём типичные дефекты — почему шов с порами, откуда прожоги и как их избежать — и дадим пошаговые упражнения для самостоятельного обучения.

Почему шов с порами и шлак не отходит

Поры в шве появляются из-за влажного электрода (рутиловое покрытие впитывает влагу за 2–3 часа на открытом воздухе) или грязного металла с ржавчиной и маслом — дуга выжигает примеси, но газы не успевают выйти из быстро кристаллизующейся ванны. Шлак не отходит, если ток ниже 80 А на электроде 3 мм: вязкая ванна не выдавливает его на поверхность, и он остаётся в виде тёмных вкраплений. В условиях влажной весны электроды отсыревают за сутки даже в закрытой пачке — храните их в герметичном тубусе с силикагелем или прокаливайте при 150–200 °C в течение часа перед варкой. Если шлак отходит с трудом, постучите по шву молотком не вдоль, а поперёк — так корка отлетает легче, не повреждая сам шов.

Прожоги и непровар: причины и как исправить

Прожог возникает при токе выше 90 А на металле 1–2 мм или медленной скорости сварки — когда вы задерживаетесь на одном месте дольше 1–2 секунд; непровар — при токе ниже 60 А, быстром ведении электрода (быстрее 3–4 мм/с) или угле наклона более 30° от вертикали, когда дуга не прогревает корень шва. На тонкий металл 1–2 мм берите электрод 2 мм, выставляйте ток 70–80 А и обратную полярность (плюс на электрод) — это снижает тепловложение на 15–20% по сравнению с прямой полярностью. При сварке тонкого металла делайте прерывистый шов: варите 1–2 см, останавливаетесь на 2–3 секунды, чтобы металл остыл, и продолжаете — это исключает прожог даже при минимальном опыте.

Дефекты швов: причины и решения

Первое упражнение: зажигание дуги на пластине

Возьмите пластину толщиной 5–8 мм, электрод 3 мм и выставите ток 90–100 А — это даёт запас на тренировку без прилипания. Зажигайте дугу методом чирканья, как спичку, ведя электродом по металлу с наклоном 60–70° от поверхности; как только дуга вспыхнула, поднимите электрод на 2–3 мм и удерживайте стабильный зазор 10–15 секунд. Повторите 20–30 раз подряд, пока дуга не будет зажигаться с первого чирка без прилипания — на это уходит 15–20 минут тренировки. После каждого зажигания осматривайте кратер на пластине: ровная лунка без брызг металла означает, что вы удерживаете правильный зазор.

Второе упражнение: прямой валик без колебаний

На той же пластине нанесите мелом линию длиной 10–15 см, зажгите дугу и ведите электрод строго по линии без поперечных колебаний — только поступательное движение со скоростью 2–3 мм/с. Держите угол наклона электрода 70–80° в направлении сварки (углом назад), чтобы дуга давила на ванну, а не разбрызгивала металл вперёд. Когда валик готов, отбейте шлак и осмотрите: ровная чешуйчатая поверхность без подрезов по краям означает, что скорость и угол подобраны верно. Сделайте 5–7 таких проходов, постепенно увеличивая длину до 20–25 см, пока валик не станет одинаковым по ширине и высоте на всём протяжении.

Заключение

Подведём итоги: что нужно знать новичку, чтобы освоить ручную дуговую сварку, и какие шаги гарантируют результат.

Главные выводы

• Основа процесса: Ручная дуговая сварка — это создание электрической дуги между покрытым электродом и металлом; покрытие плавится, образуя газовую защиту и шлак, который защищает шов от окисления.
• Ключ к качеству: Правильный выбор тока (80–100 А на электроде 3 мм на металле 3–4 мм) и полярности (обратная на тонкий металл) исключает 80% дефектов у новичка.
• Электроды решают всё: На первые швы берите рутиловые электроды (МР-3, ОК-46) — они горят мягко, легко зажигаются и дают красивый шов даже при неидеальной технике.
• Техника ведения: Угол электрода 15–20° от вертикали в направлении сварки, скорость — чтобы шлак отставал сразу за дугой; для вертикального шва используйте «ёлочку» с током на 10–15% ниже.
• Практика — единственный путь: Не гонитесь за сложными швами в первый день — наплавка валиков на толстом металле (4–5 мм) даст мышечную память быстрее, чем попытки сварить тонкую трубу.
